Dragon 3.0, 2500×3000 мм
- Артикул:
- 95934
- Санкт-Петербург: есть, срок поставки 7 рабочих дней

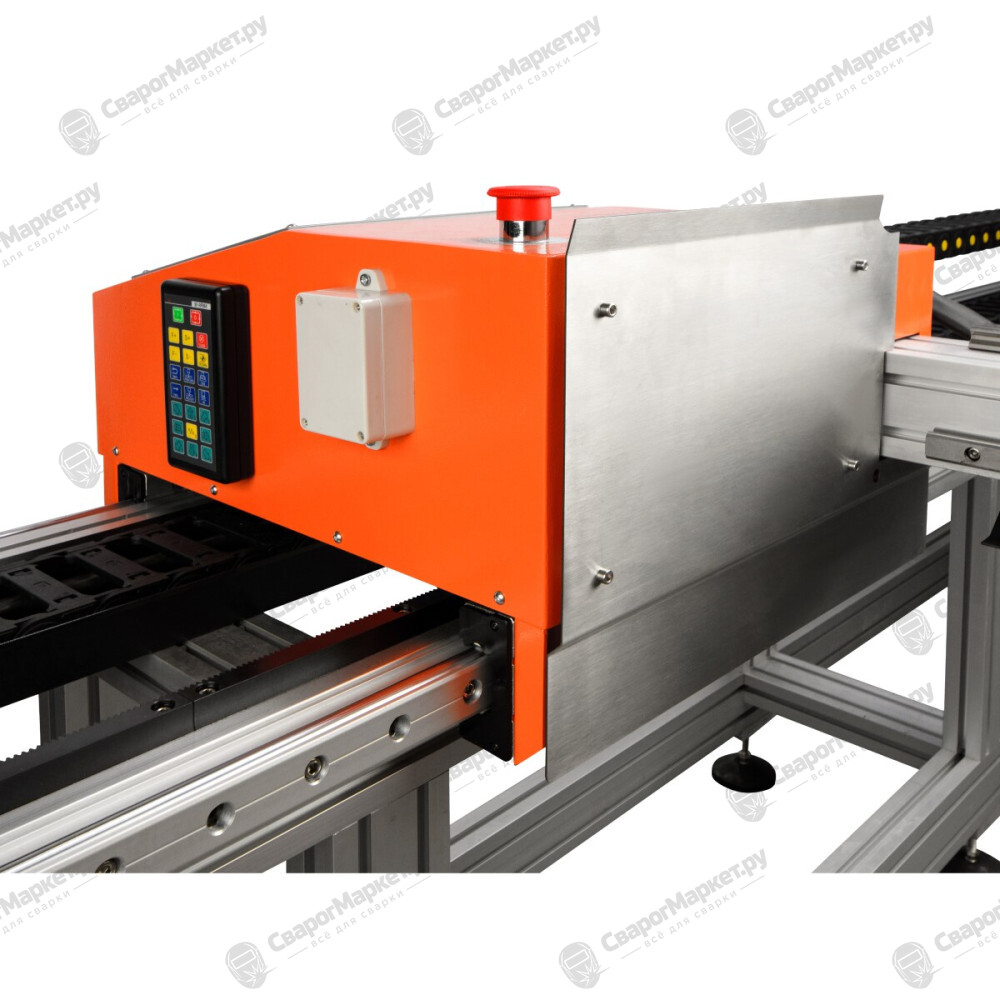

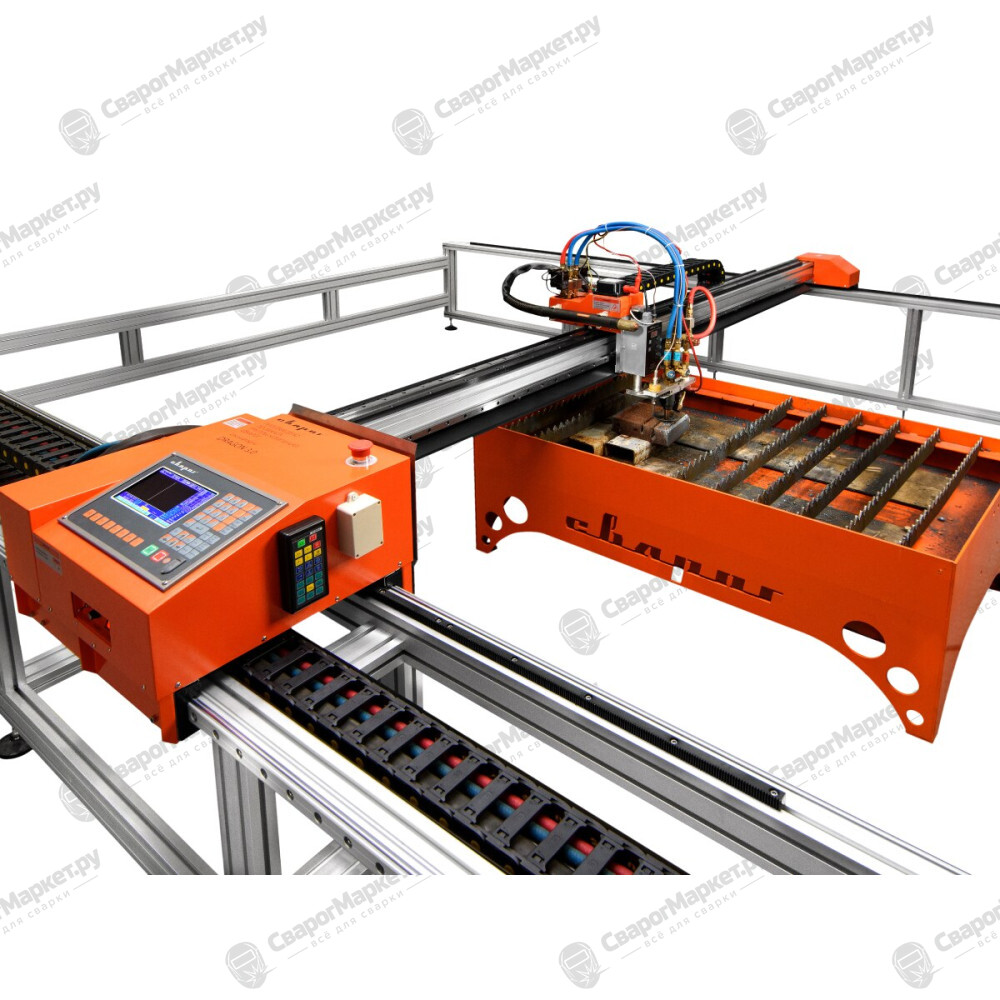

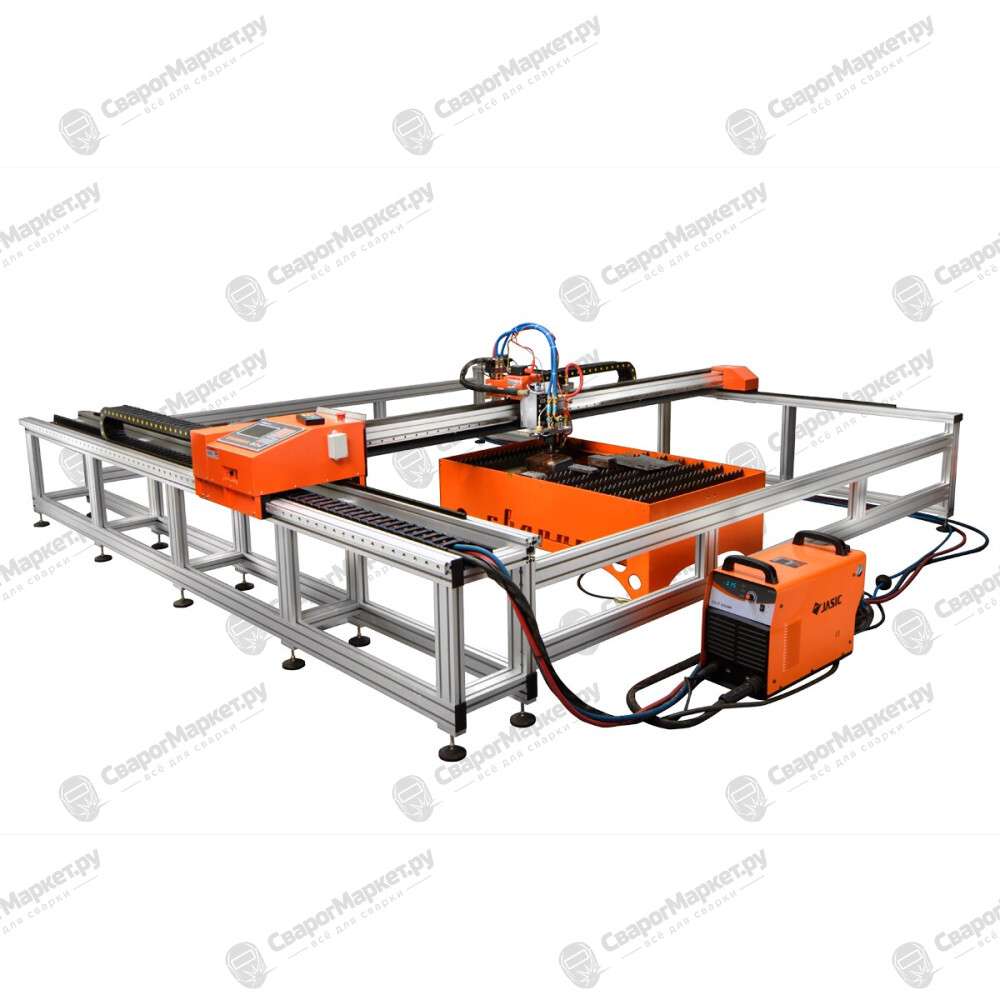

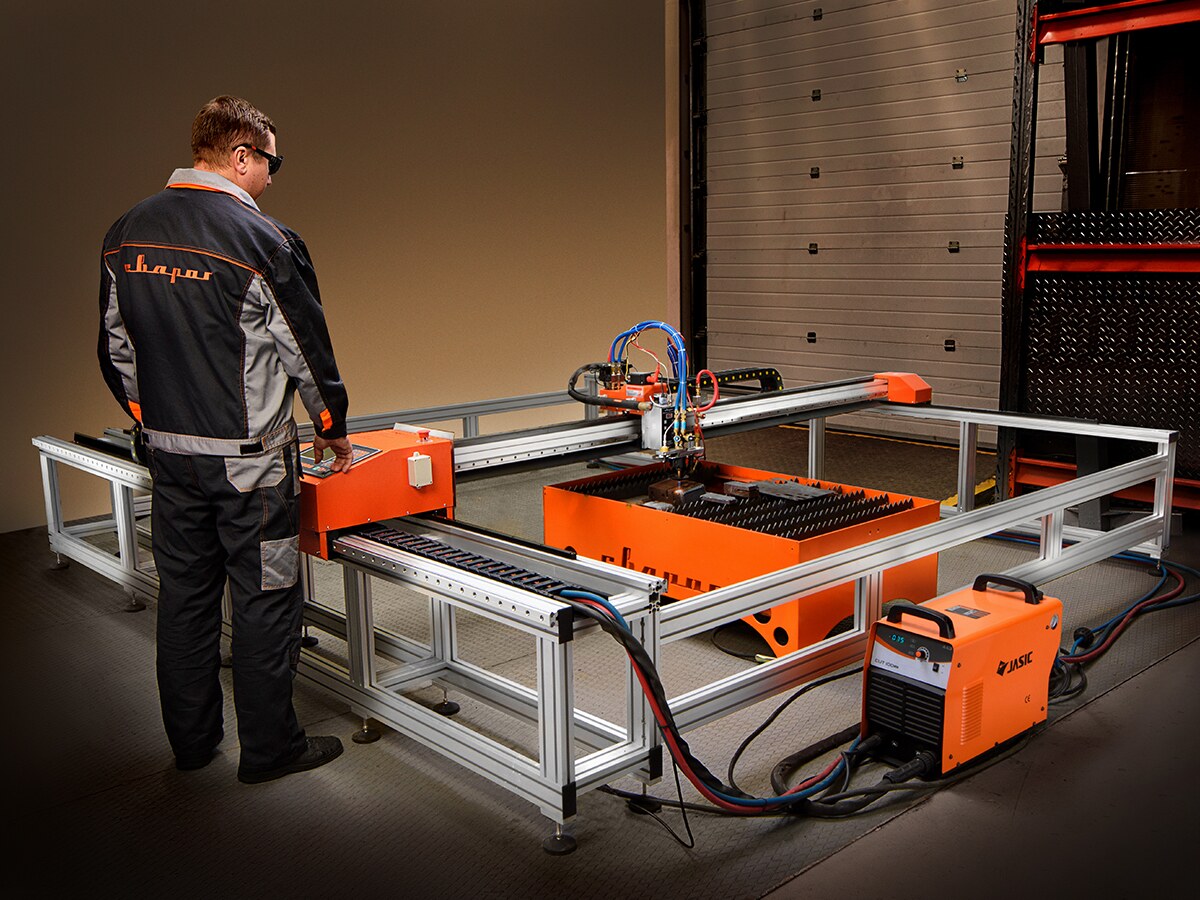

Портальная машина термической резки DRAGON 3.0 предназначена для высокопроизводительной, высокоточной воздушно — плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм
Получить подробную информацию о демонстрации и приобретении оборудования c ЧПУ:
Высокопроизводительная и высокоточная резка металлов и сплавов от 1 до 150 мм
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УСТАНОВОК:
- Точность управления: +/- 0.1 мм
- Возможность работать как воздушно–плазменной, так и газопламенной резкой
- Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей
- Стабильная работа с высоковольтным поджигом дуги
- Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации
- Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты
- Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска
- Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ DRAGON 3.0 :
- Максимальный размер рабочей зоны 2500х6000 мм

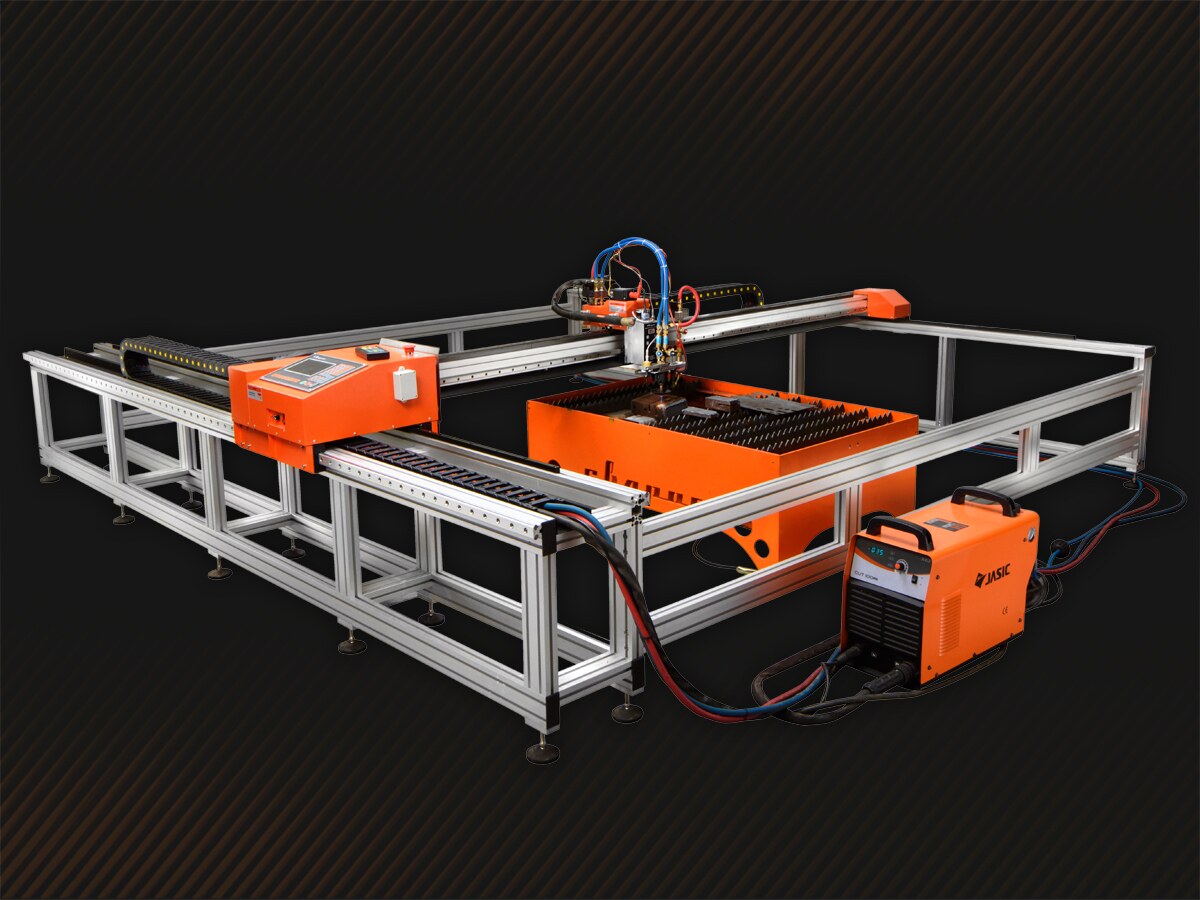

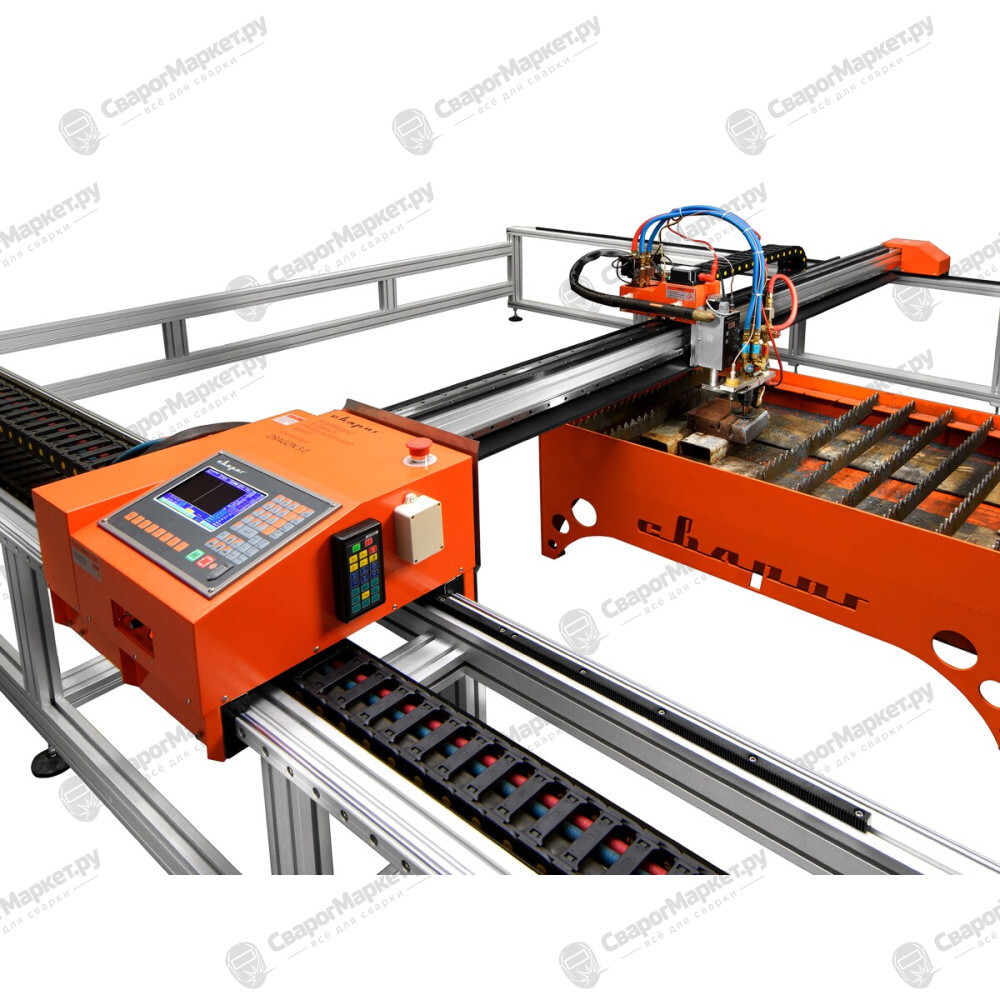

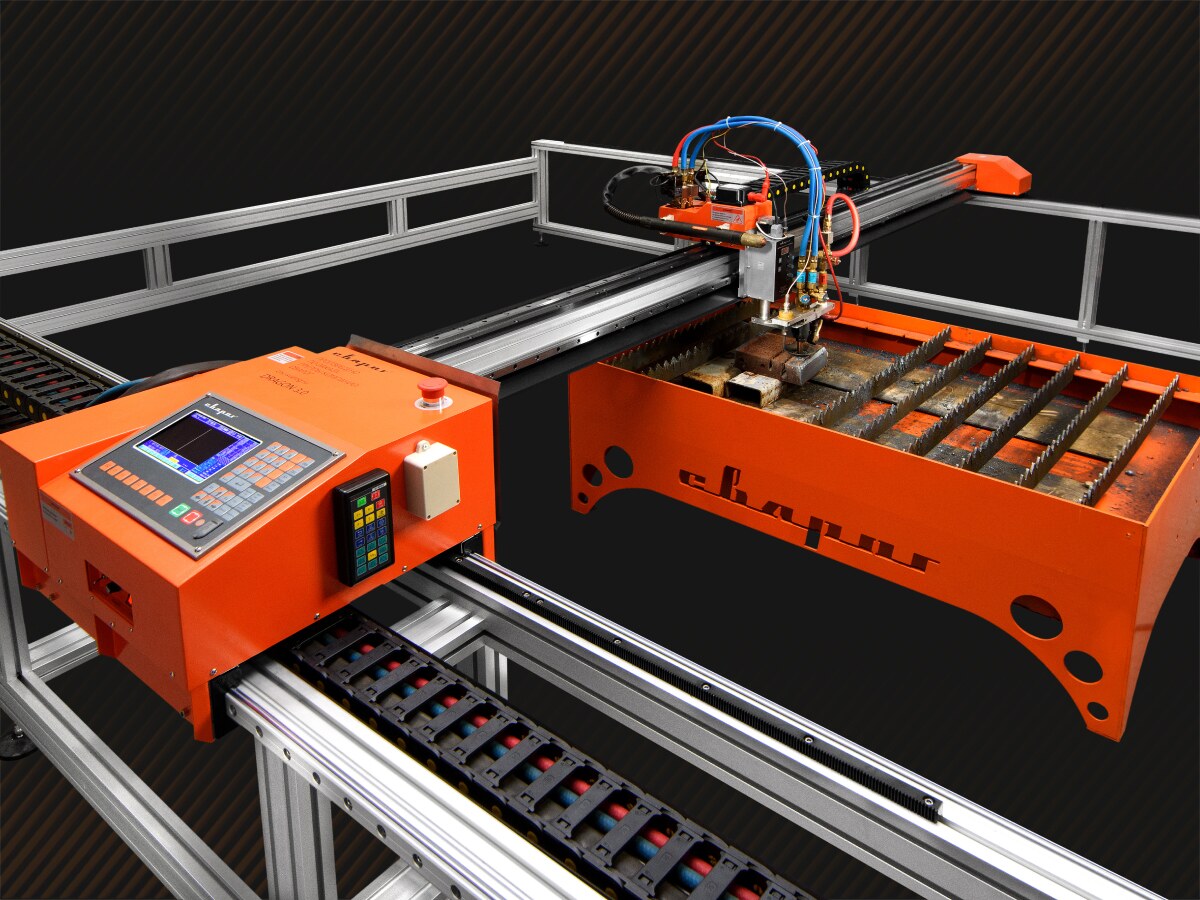

- Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами

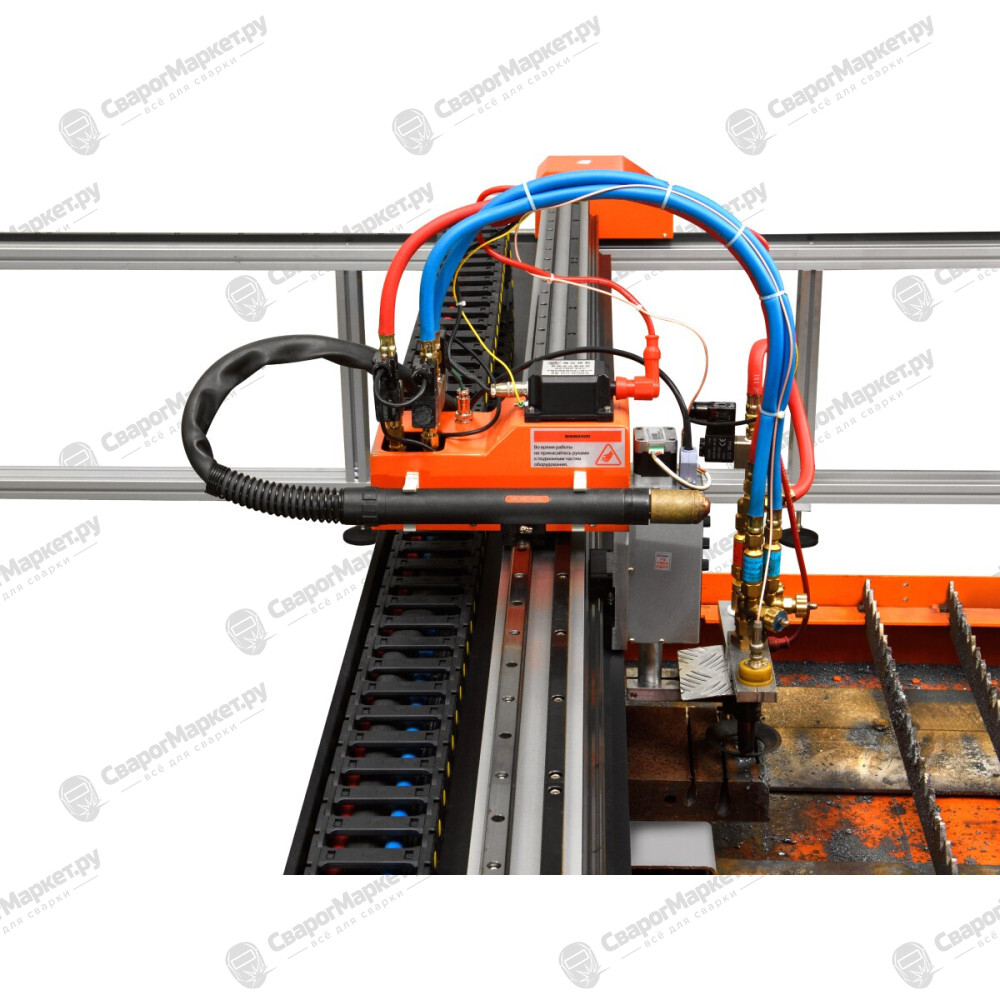

- Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины
- Четыре приводных мотора постоянного тока
- Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом

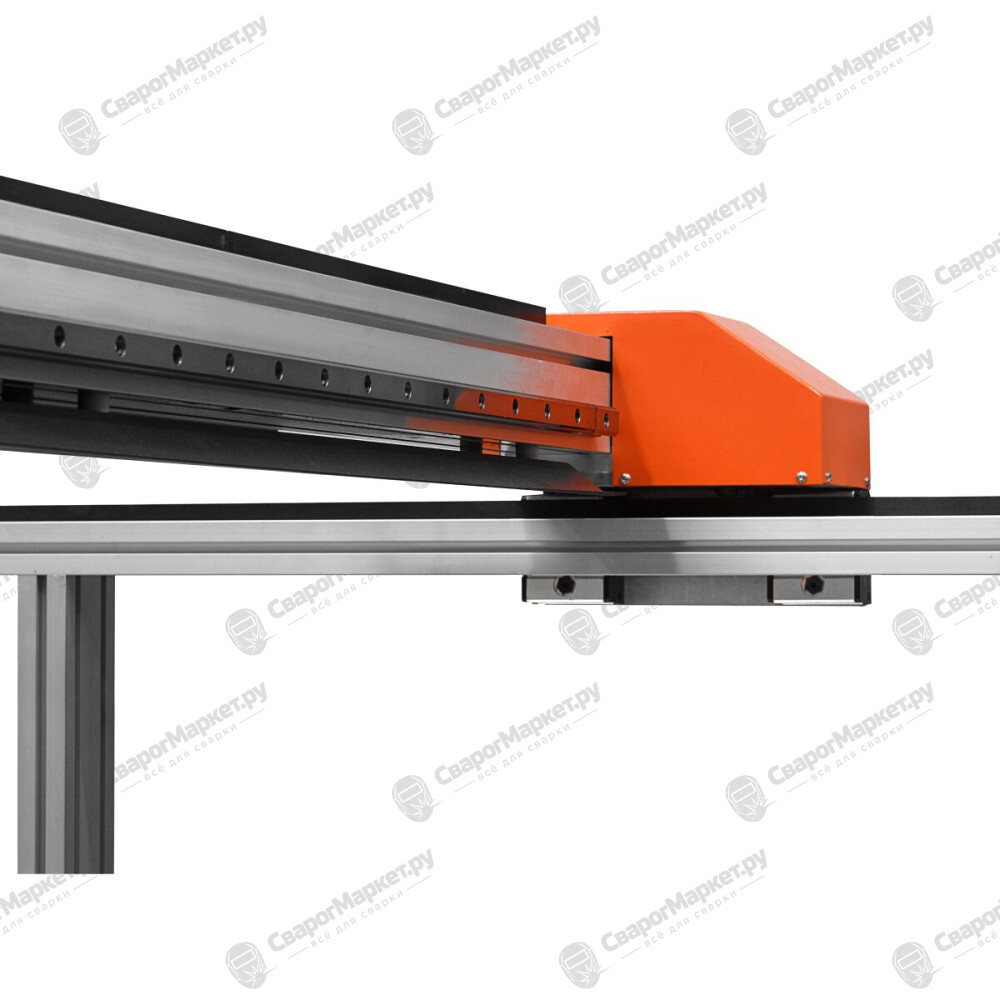

- Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных поставок под машину ЧПУ
Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ.
FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.
3 МОДУЛЯ СИСТЕМЫ FastCAM :
CAM PLOT NEST Создание чертежей без применения специальных CAD—программ Поддержка файлов разных форматов: CAM, DXF, IGES и т.д Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks Проверка и редактирование созданной программы с симуляцией результата Создание чертежа на основе NC файла Расчеты стоимости времени и длины реза для любой операции Оптимизация размещения деталей на листе.
Автоматический и ручной интерактивные режимы оптимизации. Удобный выбор вида, количества деталей, заззора, материала и размера заготовки
ТОЧНОСТЬ УПРАВЛЕНИЯ ДО 0.1 мм

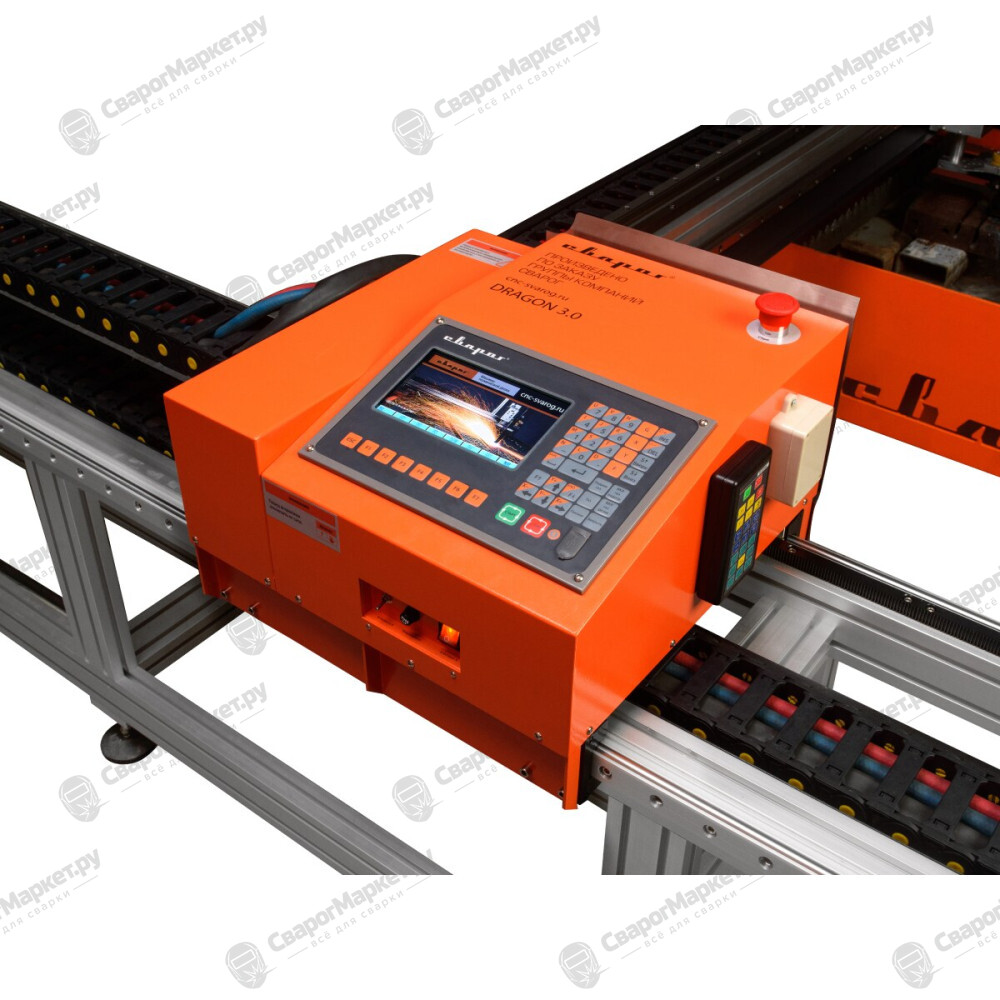

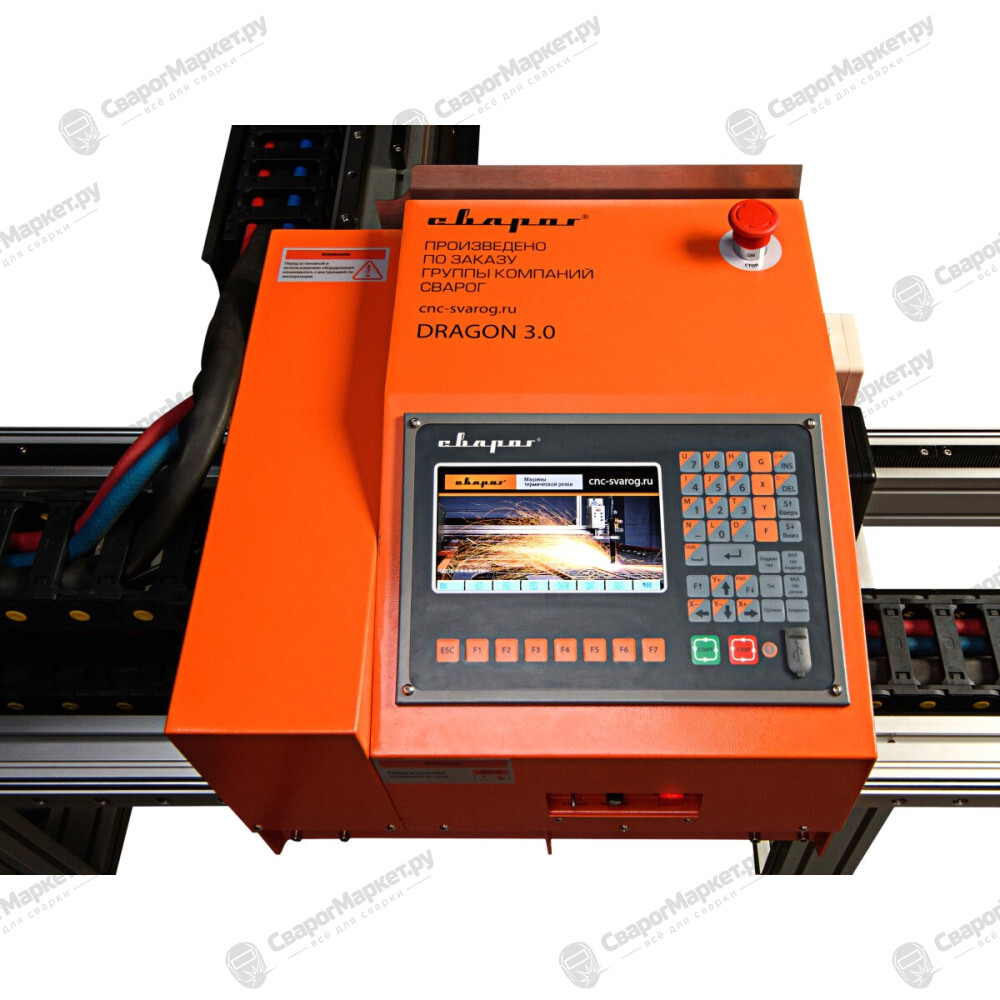

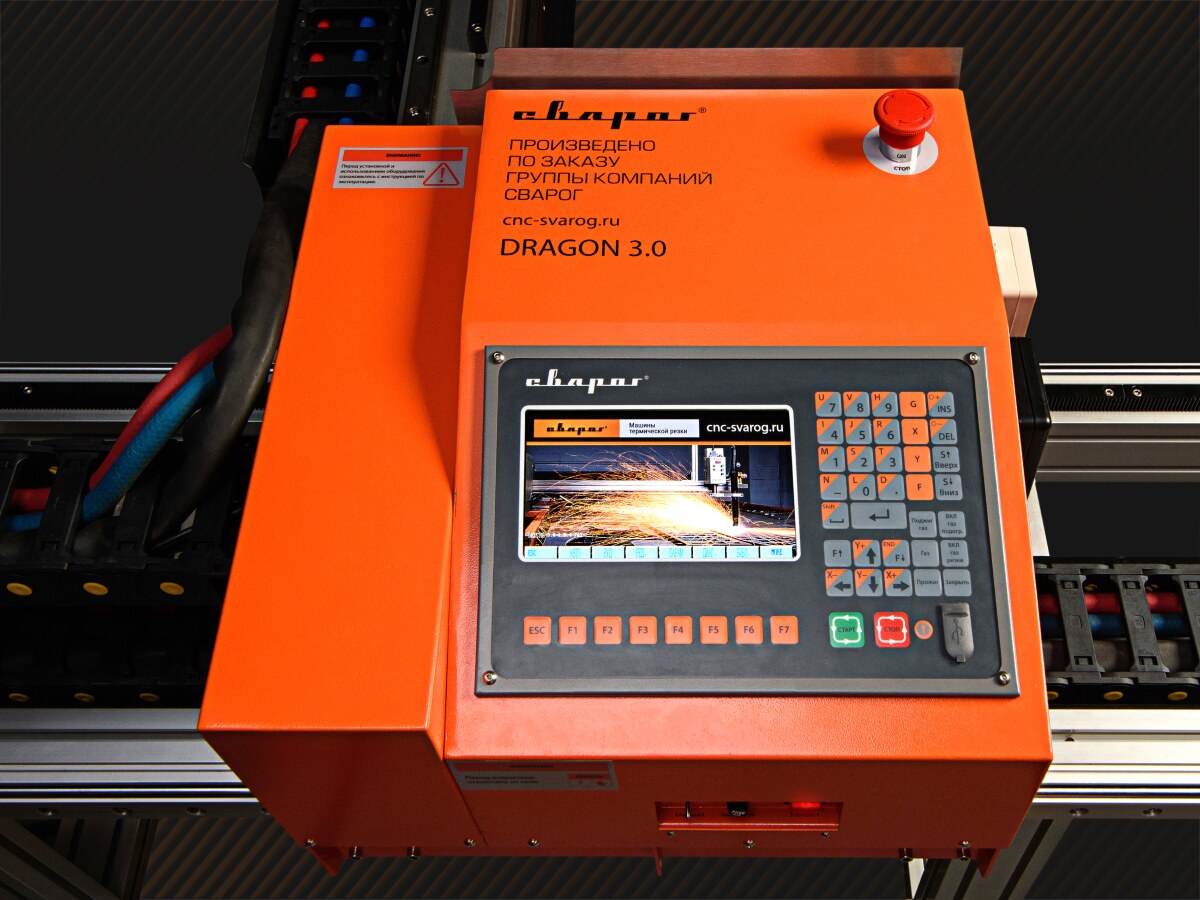

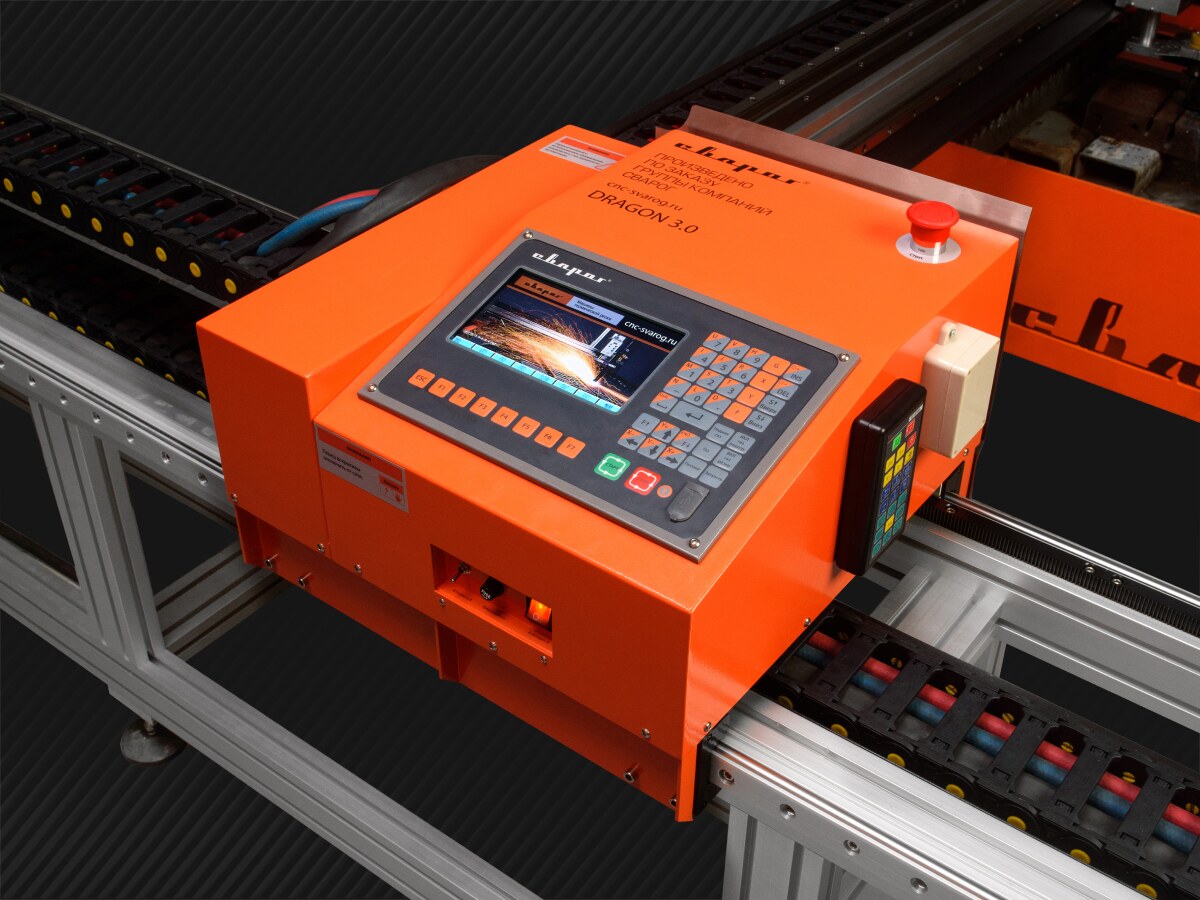

- Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем
- 23 функциональные клавиши и 8 клавиш перемещения
- Простой и понятный интерфейс не требует длительного обучения для достижения результата
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА ЧПУ :
- Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения
- Функция диагностики оборудования позволяет проверять порты ввода и вывода
- Широкий перечень настроек позволяет добиться необходимого качества реза
- Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций
- Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа
- Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки
- Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель
- Возможность использования USB flash накопители для переноса программ резки
- Функция сброса всех параметров котроллера к заводским настройкам
НАЛАДКА И ОБСЛУЖИВАНИЕ:
- Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно
- Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.
- Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д
- Постоянная техническая поддержка и помощь в освоении программного обеспечения
- Гарантия 1 год
СФЕРА ПРИМЕНЕНИЯ:
Раскрой листового металлопроката в размер (цветная, черная, легированная сталь) Авто-, авиа-, судостроение Электротехнические короба, раскрой деталей корпусов для различного оборудования Изготовление металлических заборов, дверей, решеток, лестниц Заготовки для фрезерной и токарной обработки Детали станков и оборудования Опорные и закладные конструкции сооружений Производство металлической мебели Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски Трубопроводная арматура, детали поддержки трубопроводов Вентиляционные конструкции Художественный раскрой металла
| Технические характеристики | |
| Напряжение питающей сети, В | 220 ±10% |
| Горючий газ | Ацетилен; Пропан |
| Частота питающей сети, Гц | 50 |
| Процессор | Industrial ARM–7 CPU |
| Потребляемая мощность, Вт | 200 |
| Объем памяти | 4, без ограничений по обрабатываемым программам |
| Программное обеспечение резки | FastCAM |
| Скорость перемещения, мм/мин | 0–6000 |
| Газ | Кислород |
| Скорость резки, мм/мин | Газ: 0–600мм/мин; Плазма: 0–6000 |
| Точность управления, мм | ±0,1 |
| Тип резки | Газопламенная; Плазменная |
| Контроль высоты резака | По напряжению дуги |
| Толщина металла, разрезаемого газом, мм | 5–150 |
| Давление кислорода, макс., МПа | 0,7 |
| Давление горючего газа, макс, МПа | 0,1 |
| Толщина металла, разрезаемого плазмой* | 1–40мм (рез с края листа) |
| *При использовании аппарата воздушно–плазменной резки | CUT 160 (L307) |
| Технические характеристики фильтра устройства подачи воздуха | |
| Класс защиты | IP 10 |
| Характеристики Автоматической Системы Контроля Высоты | |
| Модель | ST–TH CEXO 3B |
| Параметры электропитания | Постоянный ток |
| Диапазон ручной регулировки, мм | 0–100 |
| Диапазон автоматической регулировки высоты, мм | 3–30 |
| Скорость автоматической регулировки высоты, мм/мин | 3000 |
| Базовые характеристики | |
| Температура эксплуатации, ⁰C | +10…+ 40 |
| Температура эксплуатации, C° | +10 …+40 |
| Гарантия, лет | 1 |
| Дополнительные функции светофильтра | |
| Дисплей | Цветной, LCD 7˝ |
| Характеристики | |
| Общий вес машины, кг | 196 |
| Рабочая зона резки (Ось –X × Ось –Y), мм | 3000×2500 |
- Портальная машина термической резки с ЧПУ Dragon 3.0 (2500×3000мм) или (2500×6000мм) – 1 шт.
- Автоматическая система контроля высоты – 1 шт.

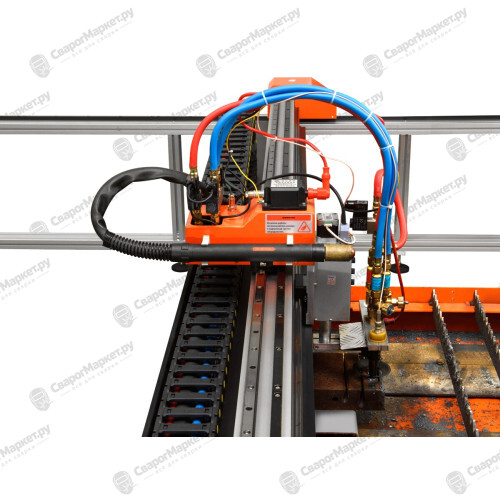

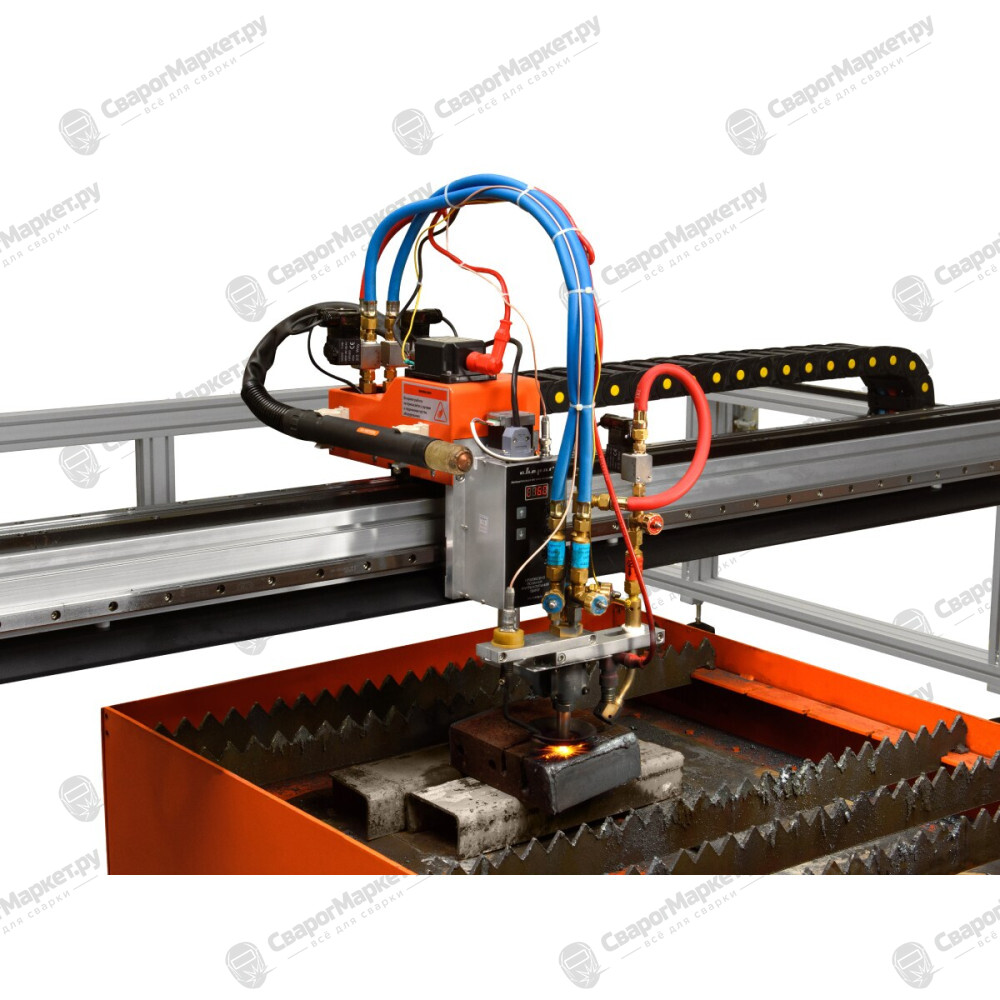

- Газовый резак с комплектом подключения – 1 шт.
- Комплект программного обеспечения FAST CAM – 1 шт.
