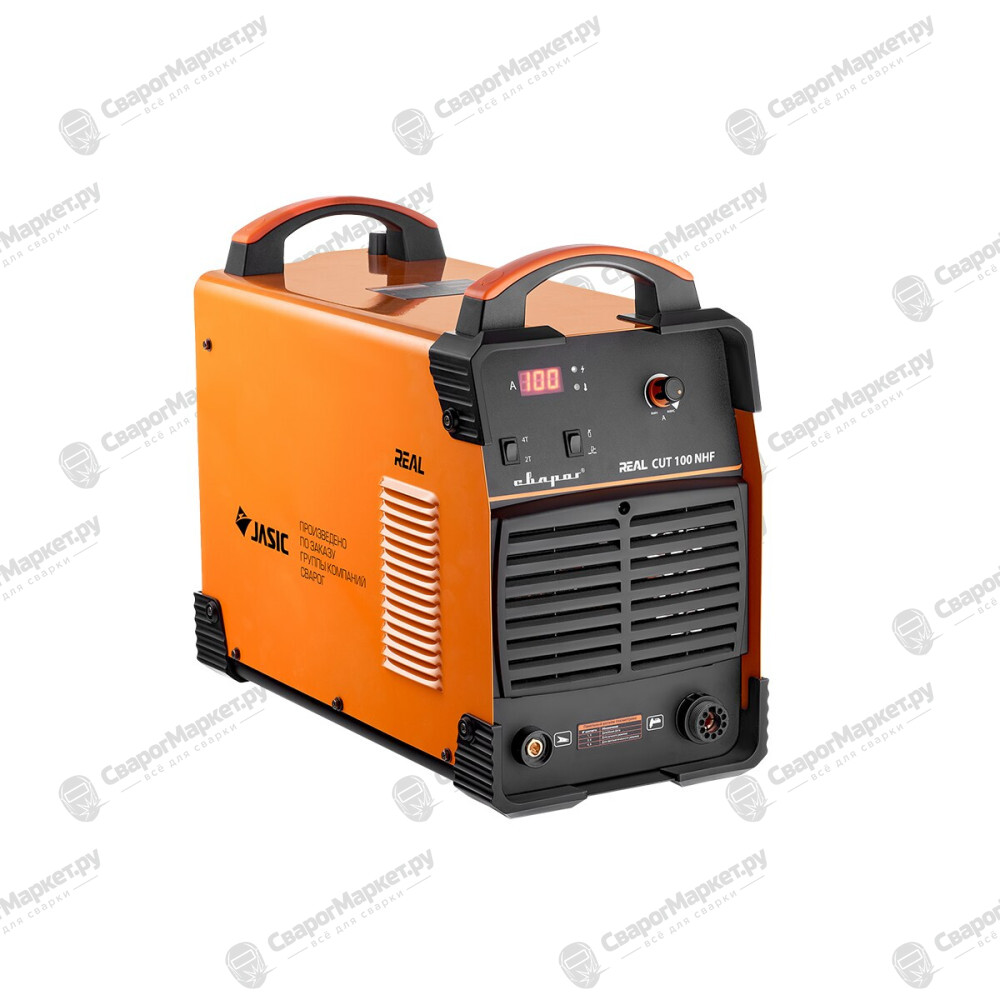

Аппарат плазменной резки Сварог REAL CUT 100 NHF (L22101)
Производитель:
Сварог
Артикул:
96664
- Артикул:
- 96664
223 970 ₽
В наличии
- Екатеринбург: в наличии
- Москва: есть, срок поставки 5 рабочих дней
- Санкт-Петербург: есть, срок поставки 7 рабочих дней
- Ростов-на-Дону: есть, срок поставки 10 рабочих дней

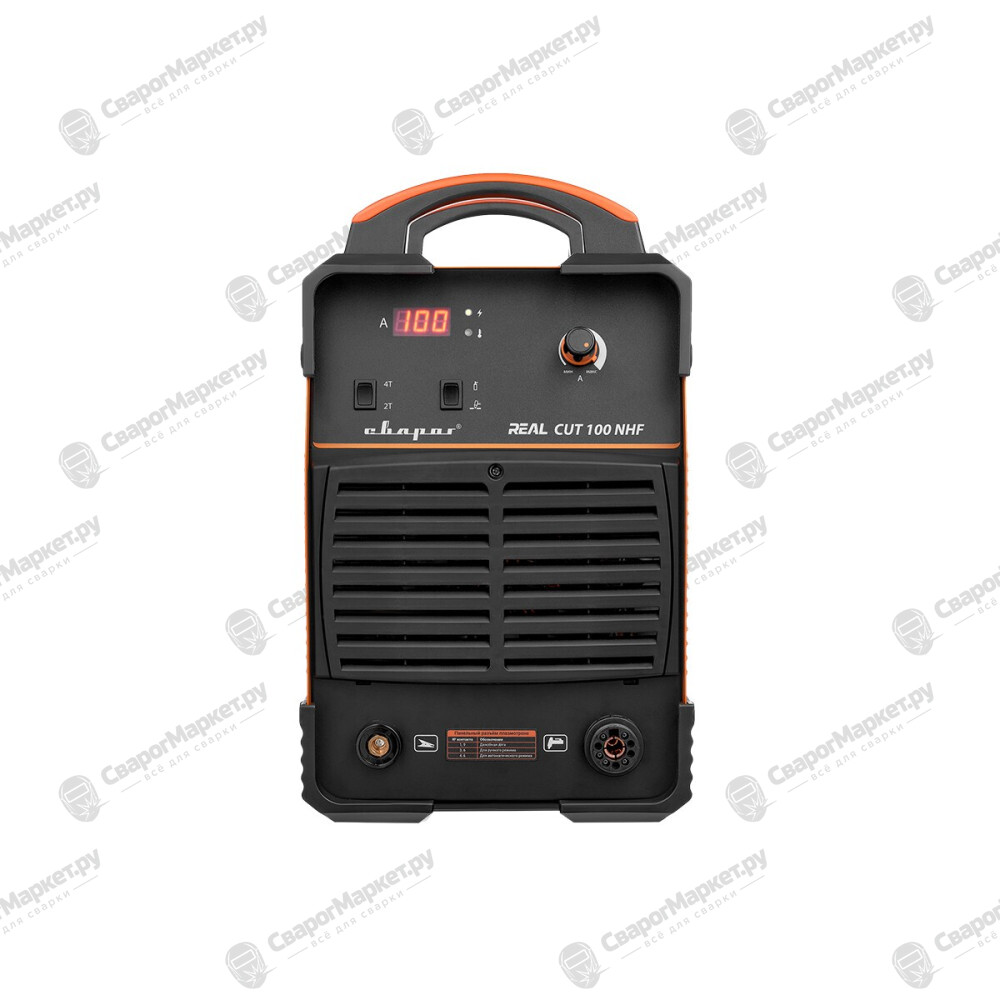

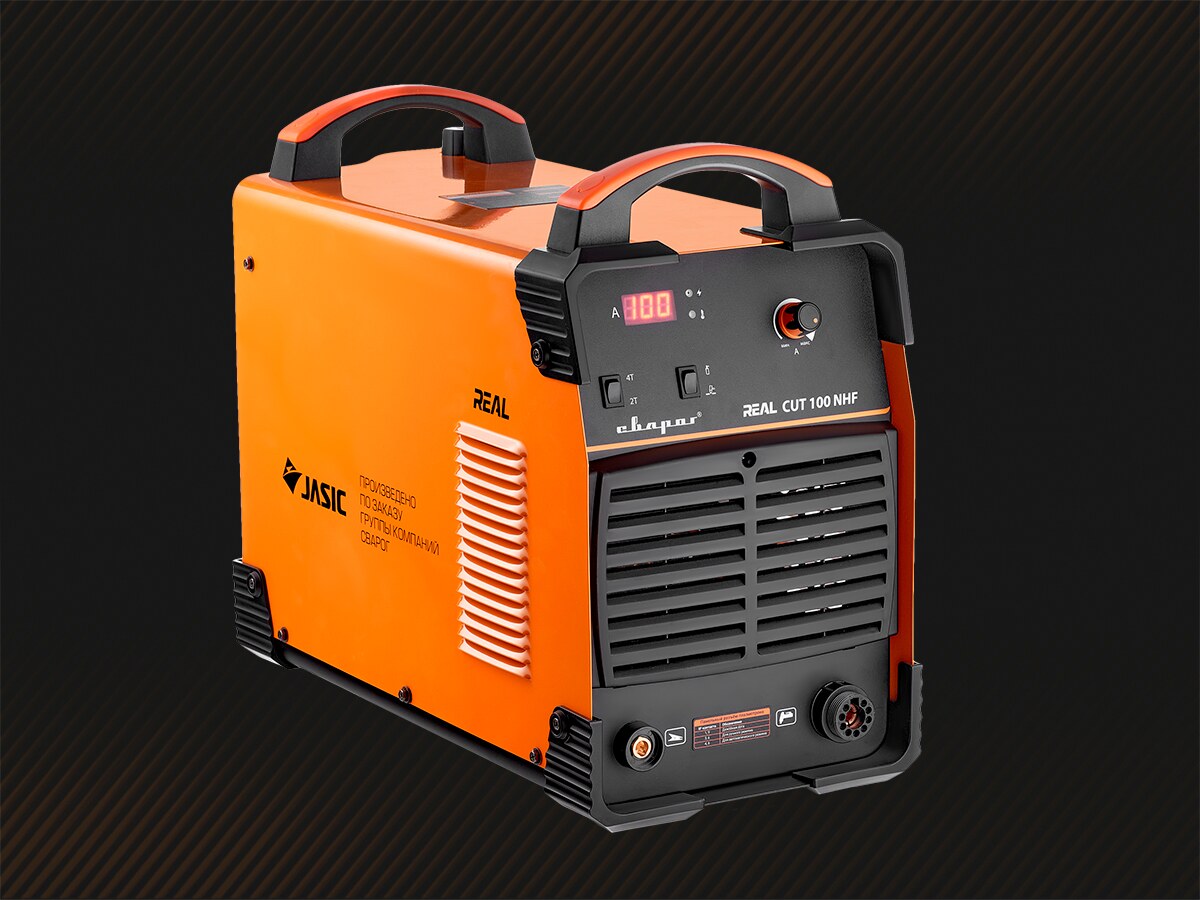

REAL CUT 100 NHF (L22101)— инверторный аппарат для воздушно-плазменной резки и раскроя металла толщиной до 35 мм
Аппараты просты в применении и надежны в процессе эксплуатации
Отличительными особенностями аппарата являются:
- Толщина реза до 35 мм
- Режим реза 2Т и 4Т
- Пневматический поджиг дуги
- Функция проверки газа
- Безопасное подключение плазмотрона через центральный адаптер
- Разъёмы для подключения ЧПУ
- Автоматическое определение типа плазмотрона
REAL CUT 100 NHF (L22101) работает от питающей сети 380 В
- Аппарат для плазменной резки позволяют проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т. д.
- С поджигом дуги NHF (пневматическим) оборудование можно применять возле устройств, которые восприимчивы к высоковольтным/высокочастотным помехам
- Оборудование имеет встроенным разъёмом для подключения к автоматическим системам ЧПУ, автоматическим определением типа подключенного плазмотрона и полностью совместимо со станками ЧПУ VALIANT 3.0 и DRAGON 3.0. Сварог

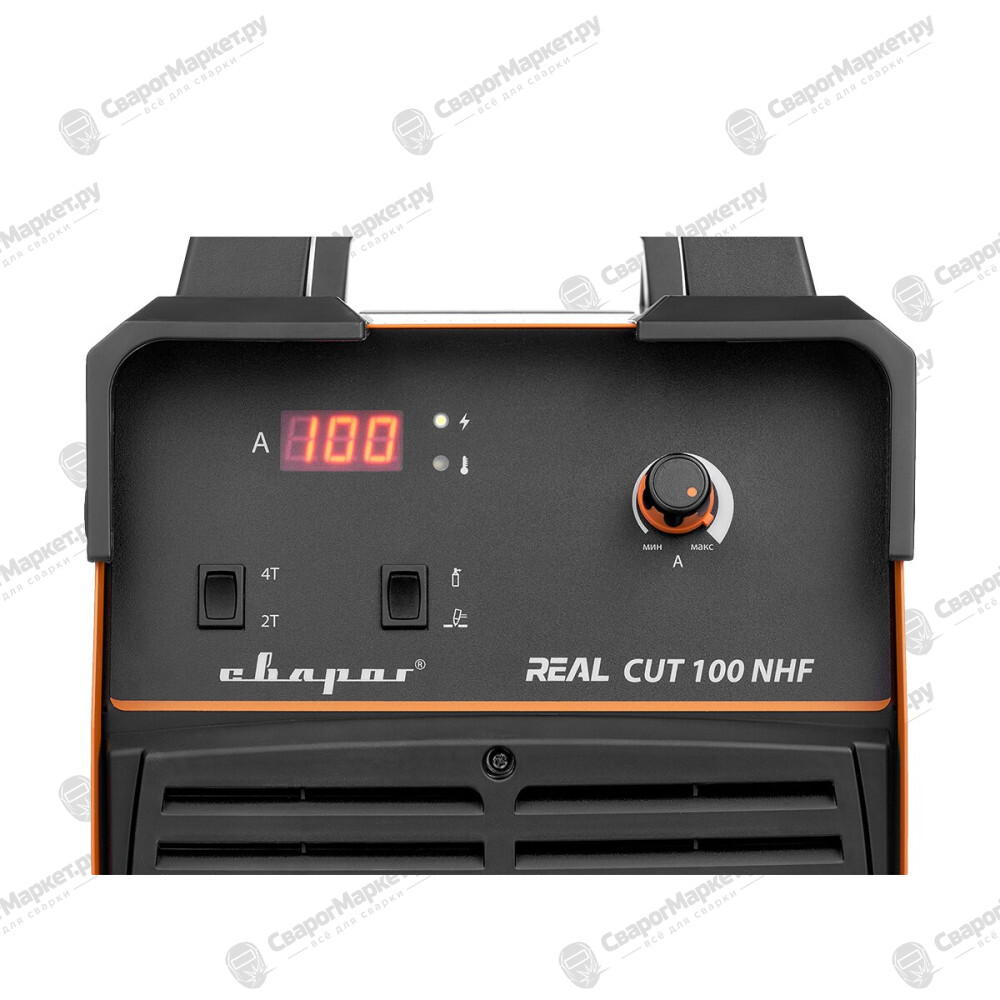

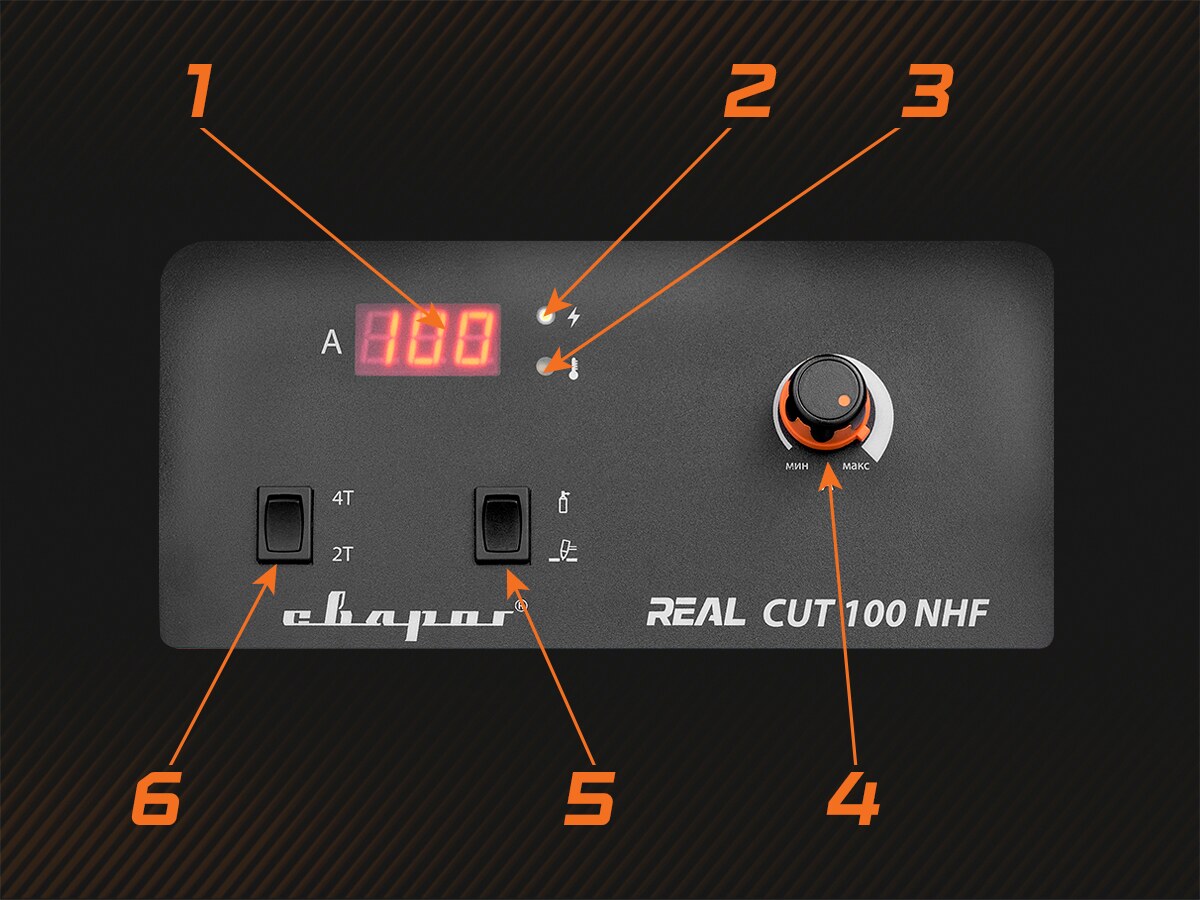

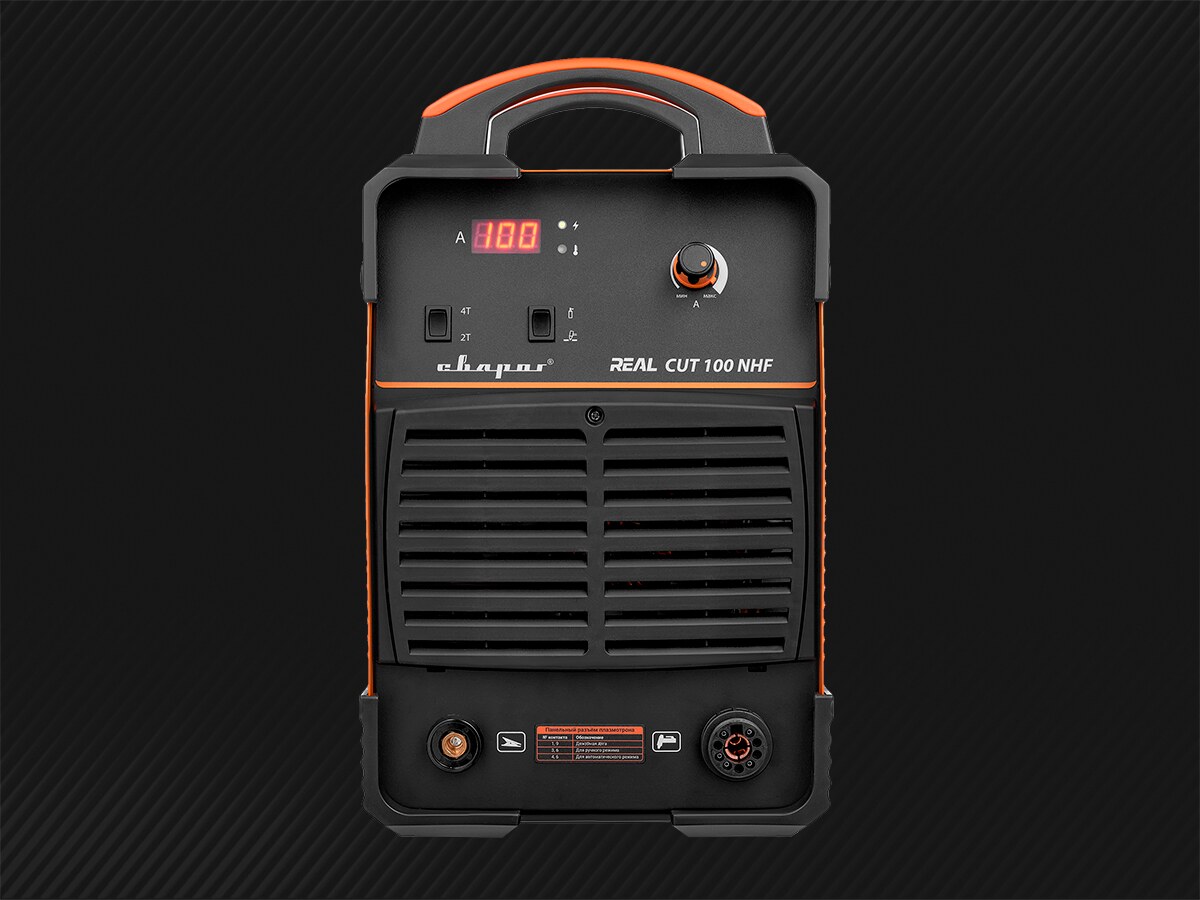

REAL CUT 100 NHF (L22101) имеет классическую систему управления:
- Индикатор тока реза
- Индикатор сети. Загорается, когда аппарат включен
- Индикатор перегрева. Загорается, когда аппарат перегрелся
- Регулятор тока реза
- Кнопка проверки газа, используется для установки рабочего давления газа
- Кнопка переключения режима 2T и 4T
Высокая производительность и удобство в эксплуатации

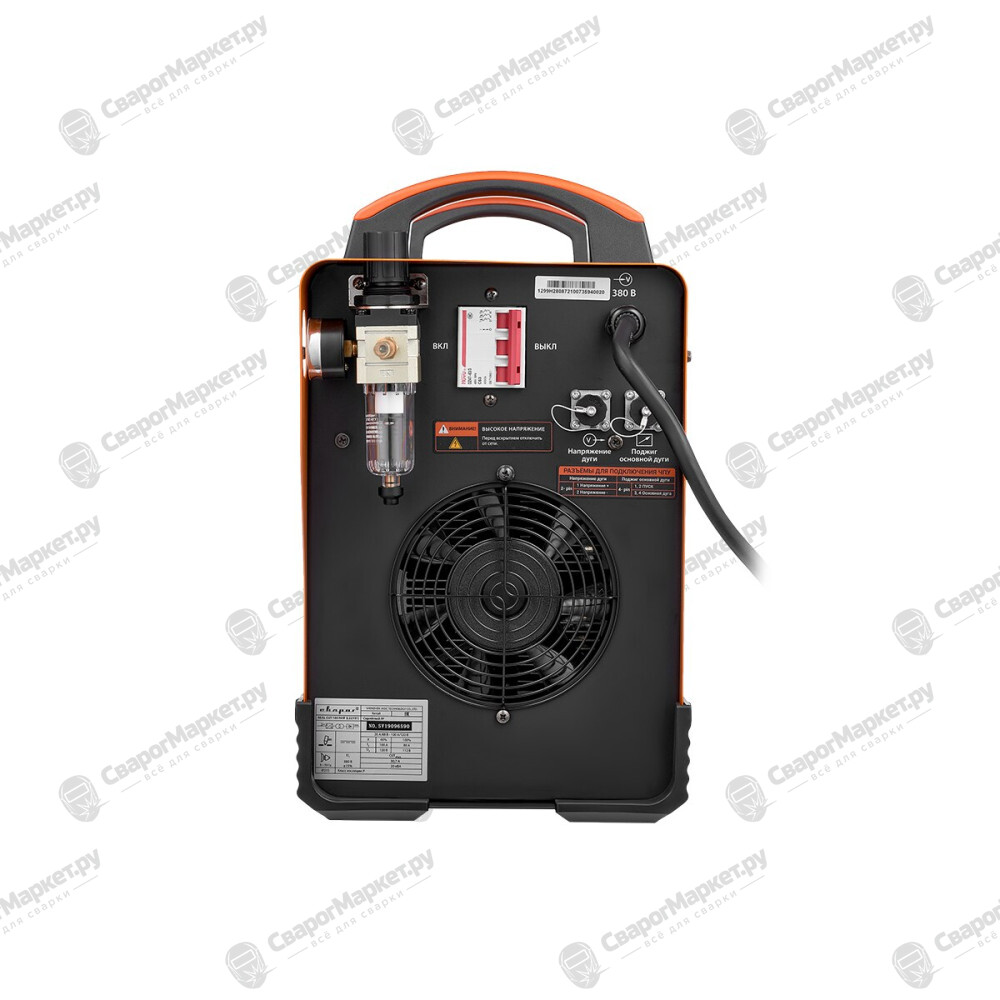

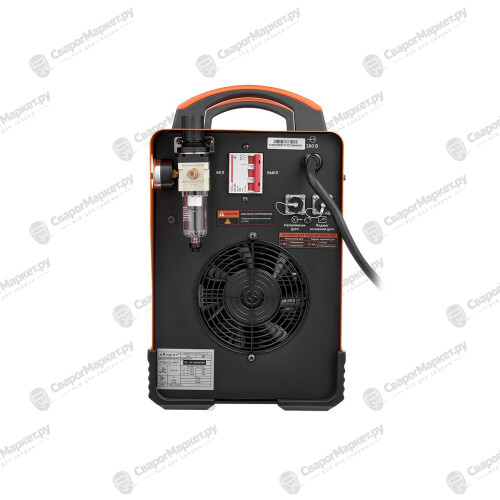

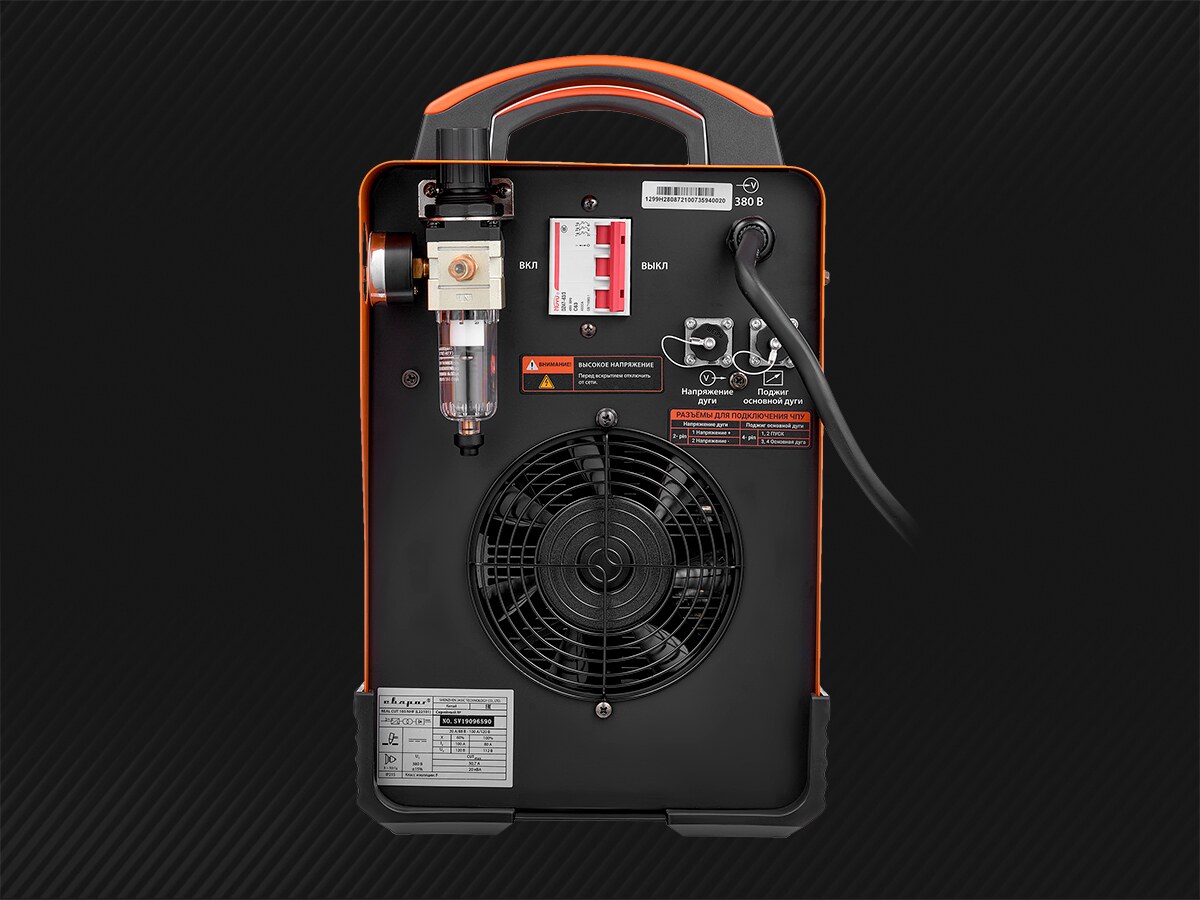

Модель оснащена функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления. Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона
| Режимы резки | |
| Режим резки CUT | Да |
| Режим резки сетки | Нет |
| Технические характеристики | |
| Напряжение питающей сети, В | 380 |
| Рабочий диапазон сетевого напряжения, В | 320–430 |
| Частота питающей сети, Гц | 50 |
| Количество фаз | 3 фазы |
| Потребляемый ток, А | 30,7 |
| Потребляемая мощность, кВА | 20 |
| Ток реза, А | 20–100 |
| Ток реза при ПН, 100%, А | 80 |
| Рабочее напряжение, В | 88–120 |
| Максимальная толщина разрезаемого металла, мм | 35 |
| Способ возбуждения дуги CUT | Пневмоподжиг |
| Скорость подачи сжатого воздуха, л/мин | 250 |
| Номинальное давление компрессора, Мпа | 0,7 |
| ПН (40°C), % | 60 |
| Режимы работы горелки | |
| Режим работы 2Т/4Т | Да |
| Базовые характеристики | |
| Коэффициент мощности | 0,7 |
| КПД, % | 85 |
| Класс изоляции | F |
| Температура эксплуатации, °C | 0 …+40 |
| Габаритные размеры, мм | 568× 259 ×446 |
| Степень защиты | IP 21S |
| Вес, кг | 27 |
| Гарантия, лет | 5 |
| Дополнительные функции CUT | |
| Регулировка давления | Да |
| Проверка давления рабочей дуги | Да |
| Проверка давления дежурной дуги | Нет |
| Дежурная дуга плазмотрона | Да |
| Конструктивные решения | |
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров резки | Индикатор |
| Подключение ДУ | Нет |
| Подключение к станкам ЧПУ | Да |
| Интеллектуальная система охлаждения аппарата | Да |
| Встроенный фильтр регулятор с манометром | Да |
| Встроенный компрессор | Нет |
| Панельные соединения | |
| Разъем плазмотрона | Ц.а. |
| Разъем управления для ЧПУ | 2 Pin/4 Pin |
| Разъем клеммы заземления | ОКС 10–25 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
- Инверторный аппарат для воздушно-плазменной резки− 1 шт.
- Плазменный резак TECH CSP 100, 6 м− 1 шт.
- Клемма заземления в сборе с кабелем, 3 м− 1 шт.
- Комплект ЗИП− 1 шт.
- Руководство по эксплуатации− 1 шт.
- Паспорт− 1 шт.
- Руководство по эксплуатации REAL CUT 100 NHF — РЭ к аппаратам (PDF, 3,8 МБ)
