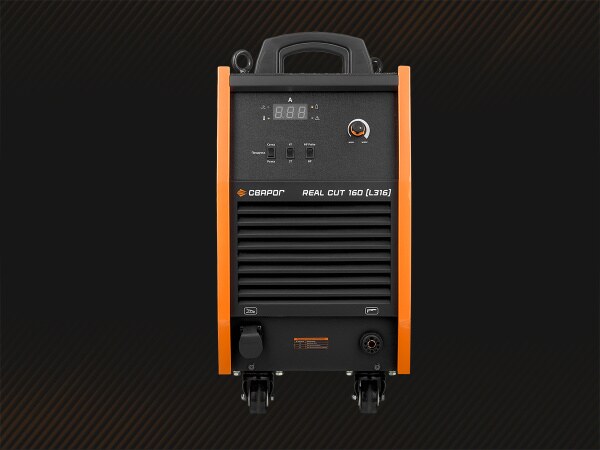

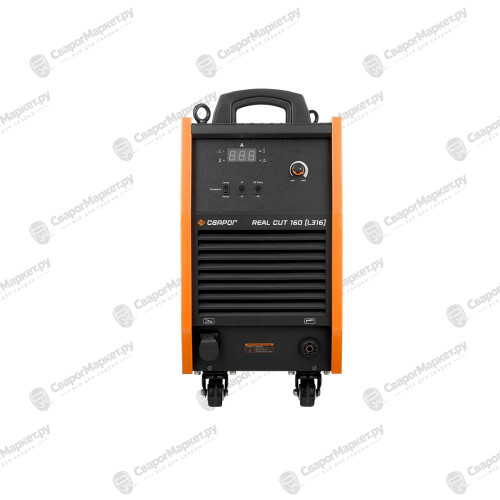

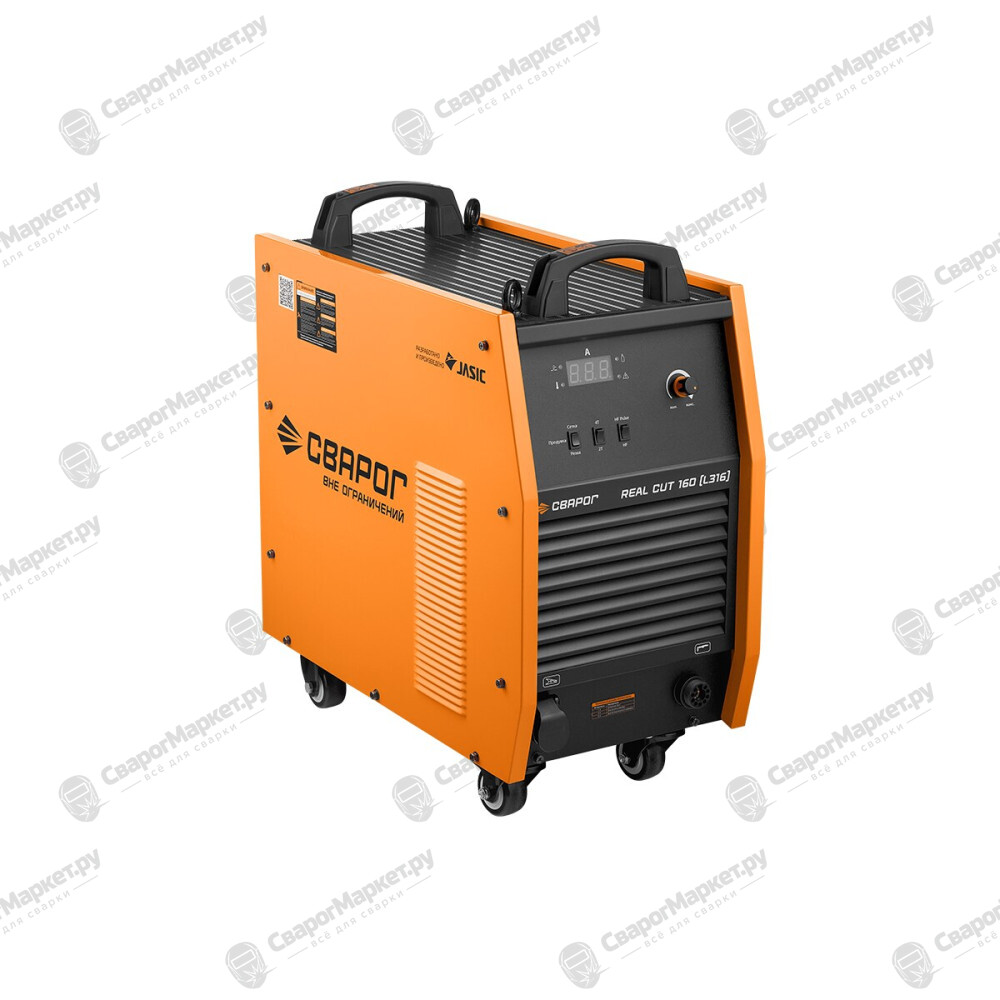

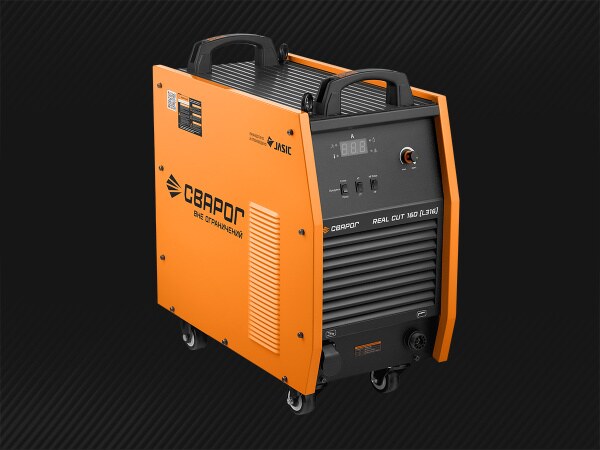

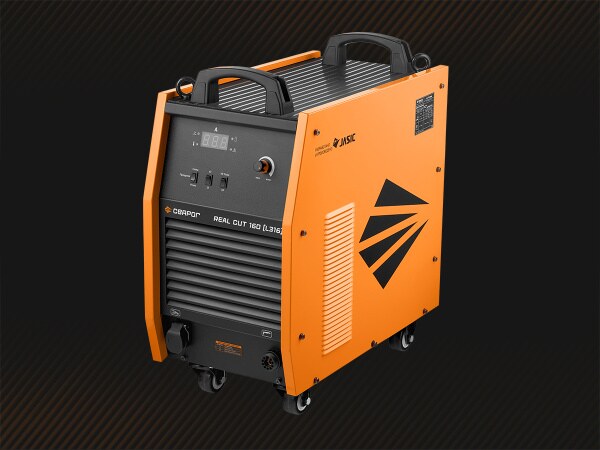

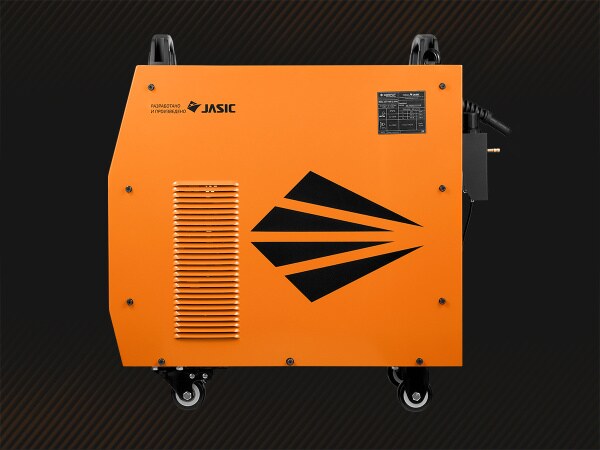

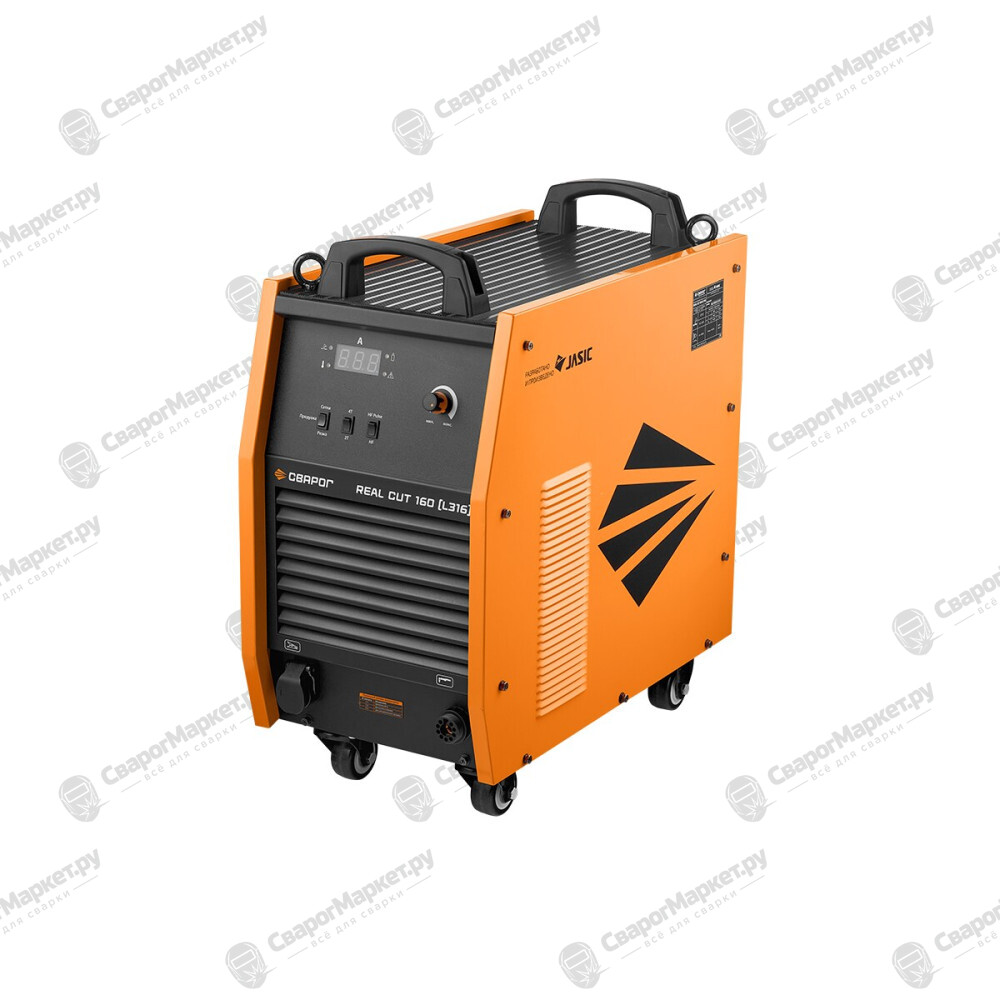

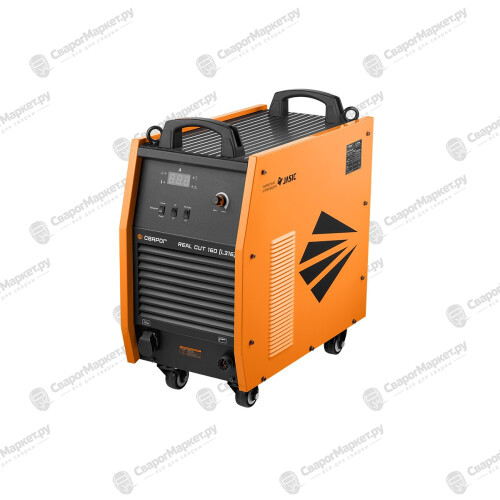

Аппарат плазменной резки Сварог REAL CUT 160 (L316)

Производитель: Сварог
Артикул: 101566
Новинка
Сварог
Артикул:
101566
257 380 ₽
В наличии
  • Екатеринбург: в наличии
  • Москва: есть, срок поставки 5 рабочих дней
  • Санкт-Петербург: есть, срок поставки 7 рабочих дней
  • Ростов-на-Дону: есть, срок поставки 10 рабочих дней

REAL CUT 160 (L316) — промышленный инверторный аппарат для воздушно-плазменной резки и раскроя металла толщиной до 65 мм. Инвертор позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни.

Отличительные особенности REAL CUT 160 (L316):

Управление аппаратом осуществляется с помощью промышленного процессора, что позволяет:

  • Увеличить толщину разрезаемого металла до 65 мм.
  • Оптимизировать алгоритм работы аппарата
  • Улучшить процесс плазмообразования и плотности плазменной дуги

Импульсный высокочастотный поджиг дуги Pulse HF:

  • Снижает количество помех, выделяемых осциллятором
  • На 20% увеличивает срок эксплуатации расходных деталей за счет импульсной подачи высокого напряжения
  • Наличие автоматической системы сброса конденсата
  • Возможность подключения к машинам термической резки с ЧПУ — аппарат оснащен соответствующими разъемами подключения
  • В комплекте — удобная таблица с режимами резки для ручного и автоматического плазматрона
  • Удобную транспортировку аппарата обеспечивают транспортные колеса

Функциональные особенности REAL CUT 160 (L316):

  • Высокочастотный поджиг дуги
  • Импульсный высокочастотный поджиг дуги Pulse HF
  • Дежурная дуга
  • Режим резки сетки
  • Проверка давления рабочей дуги
  • Индикатор низкого давления сжатого воздуха
  • Режимы 2Т и 4Т
  • Безопасное подключение плазмотрона через центральный адаптер
  • Защита от отсутствия фазы питающей сети, отсутствия давления сжатого воздуха, перегрева и перегрузки аппарата

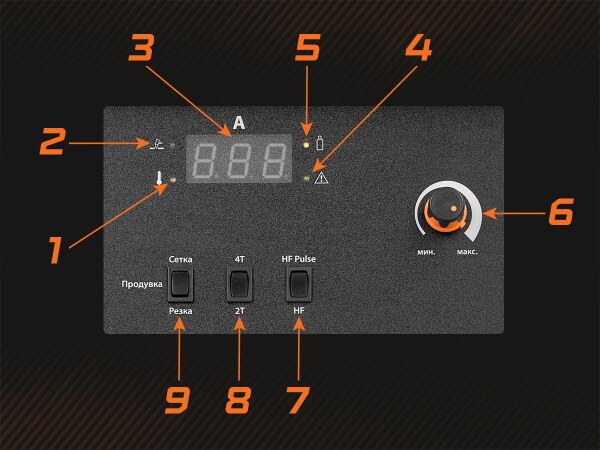

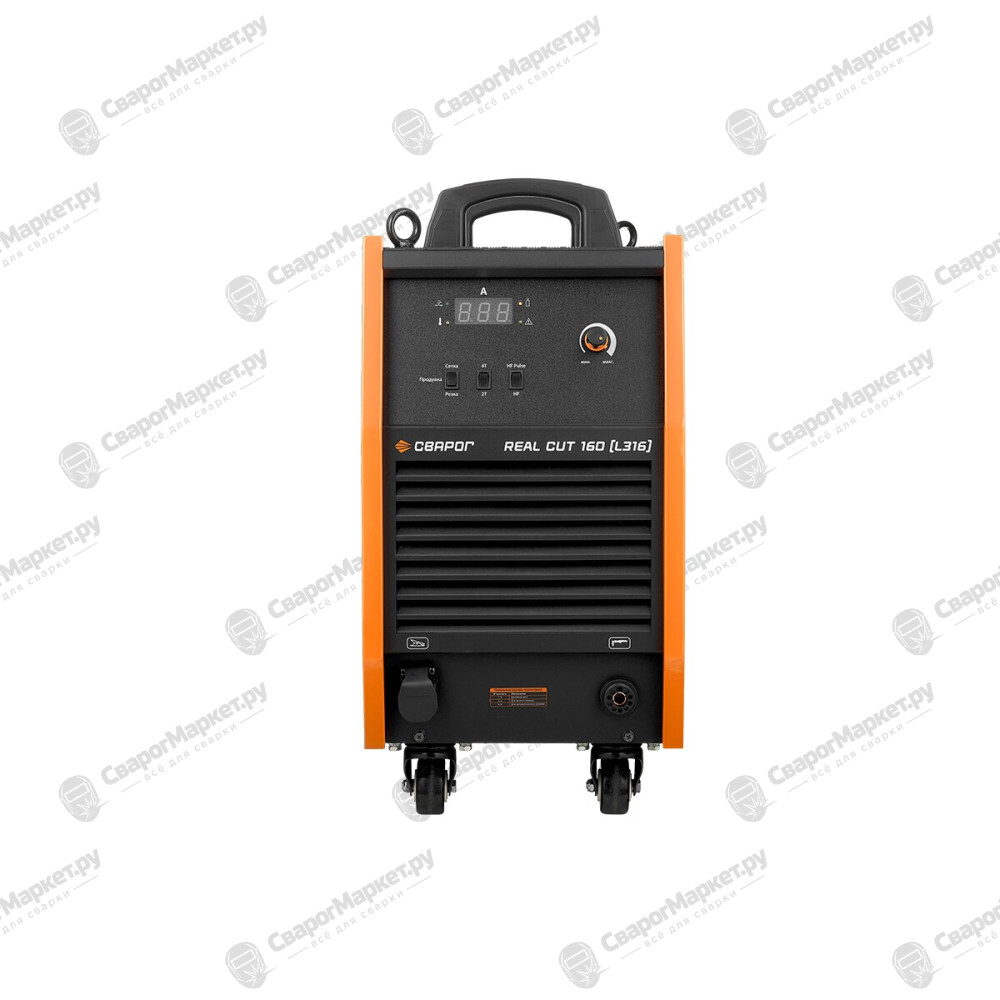

Аппарат REAL CUT 160 (L316) имеет классическую систему управления:

  1. Индикатор перегрева
  2. Индикатор режима резки
  3. Индикатор тока резки
  4. Индикатор перегрузки
  5. Индикатор отсутствия воздуха
  6. Регулятор тока реза
  7. Тумблер переключения типов поджига дежурной дуги.
    У аппарата 2 типа поджига дежурной дуги:
    HF Pulse — высокочастотный импульсный поджиг
    HF — высокочастотный поджиг
  8. Переключение режимов: 2Т/4Т
  9. Тумблер переключения режимов аппарата: проверка давления воздуха рабочей дуги, режим резки сетки , режим резки

Конструктивные особенности REAL CUT 160 (L316):

  • Аппарат оснащен встроенным фильтр-регулятором давления воздуха нового поколения со степенью фильтрации 5 микрометров. Фильтр обеспечивает высокое качество сжатого воздуха
  • Автоматическая система сброса конденсата с фильтра—регулятора позволяет исключить необходимый контроль за уровнем конденсата в колбе

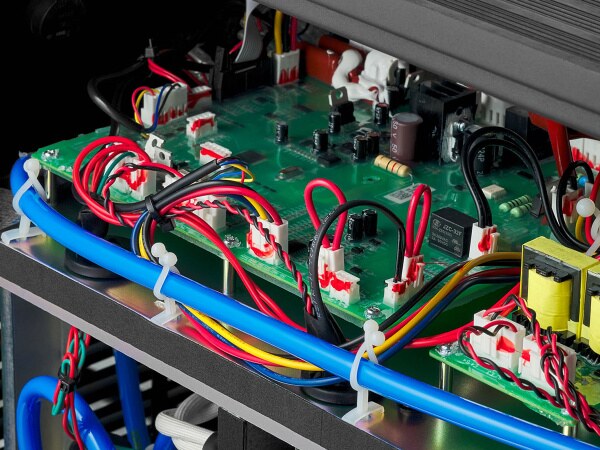

Надежная защита внутренних деталей:

  • Резиновые чехлы, установленные на проводах и силовых разъемах, снижают риск перетирания проводов о корпус аппарата, возникающий в результате воздействия вибрационных нагрузок, и обеспечивают надежную пылезащиту отсека управления
  • Плата осциллятора помещена в верхнюю часть аппарата, что исключает опадание пыли на разрядник
  • Максимальную защиту электронных компонентов от воздействия пыли, влаги и конденсата, который может скапливаться внутри корпуса аппарата, обеспечивает слой защитного лака, которым покрыты все платы
  • Плата управления с двух сторон обработана прозрачным кремний—органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие
  • Автомат включения защищен силиконовым чехлом

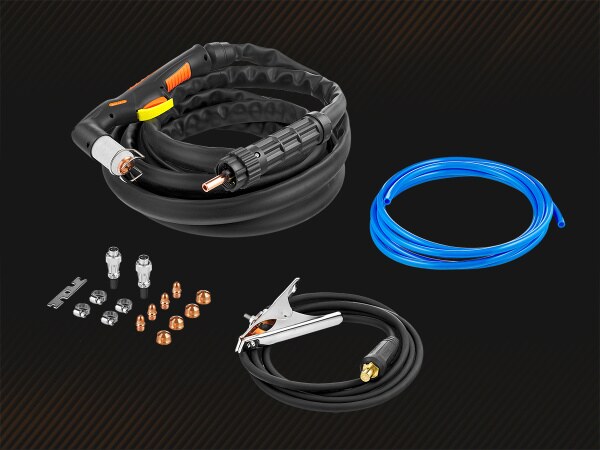

​​​​​Комплект поставки:

  • Плазменный резак в сборе TECH CS 141, 6 м — 1 шт.
  • Клемма заземления в сборе с кабелем, 3 м — 1 шт.
  • Комплект ЗИП — 1 шт.
  • Паспорт и Руководство по эксплуатации — 1 шт.
Режимы резки
Режим резки CUT Да
Режим резки сетки Да
Технические характеристики
Напряжение питающей сети, В 380
Рабочий диапазон сетевого напряжения, В 320–430
Частота питающей сети, Гц 50
Количество фаз 3 фазы
Потребляемый ток, А 45,8
Потребляемая мощность, кВА 30,1
Ток реза, А 30–160
Ток реза при ПН, 100%, А 125
Рабочее напряжение, В 92–144
Максимальная толщина разрезаемого металла, мм 65
Способ возбуждения дуги CUT Высокочастотный
Импульсный высокочастотный поджиг дуги Pulse HF Да
Скорость подачи сжатого воздуха, л/мин 350
Номинальное давление компрессора, Мпа 0,7
ПН (40°C), % 60
Напряжение холостого хода, В 320
Режимы работы горелки
Режим работы 2Т/4Т Да
Базовые характеристики
Коэффициент мощности 0,9
КПД, % 85
Класс изоляции H
Температура эксплуатации, °C 0 …+40
Габаритные размеры, мм 690×349×640
Степень защиты IP 21S
Вес, кг 58
Гарантия, лет 5
Дополнительные функции CUT
Регулировка давления Да
Проверка давления рабочей дуги Да
Проверка давления дежурной дуги Да
Дежурная дуга плазмотрона Да
Регулировка давления дежурной дуги Внутри
Дополнительные функции MMA
Antistick Нет
Конструктивные решения
Тип изготовления Комбинированный
Тип транзисторов IGBT модули
Тип управления Аналоговое
Цифровая индикация параметров резки Индикатор
Подключение ДУ Нет
Подключение к станкам ЧПУ Да
Интеллектуальная система охлаждения аппарата Да
Встроенный фильтр регулятор с манометром Да
Встроенный компрессор Нет

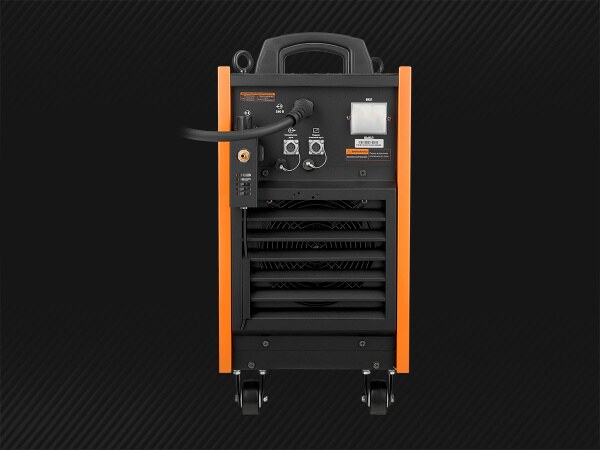

Панельные соединения
Разъем плазмотрона Ц.а.
Разъем управления для ЧПУ 2 Pin/4 Pin
Разъем клеммы заземления ОКС 35–50
Подключение сжатого воздуха Штуцер ⌀9 мм
  1. Инверторный аппарат для воздушно-плазменной резки – 1 шт.
  2. Плазменный резак TECH CS 141 в сборе, 6 м – 1 шт.
  3. Клемма заземления в сборе 200 А, 3 м – 1 шт.
  4. Комплект ЗИП – 1 шт.
  5. Руководство по эксплуатации – 1 шт.
  6. Паспорт – 1 шт
