Valiant 3.0, 1500×3000 мм

Информация о товаре

Производитель: Сварог

Артикул: 95933

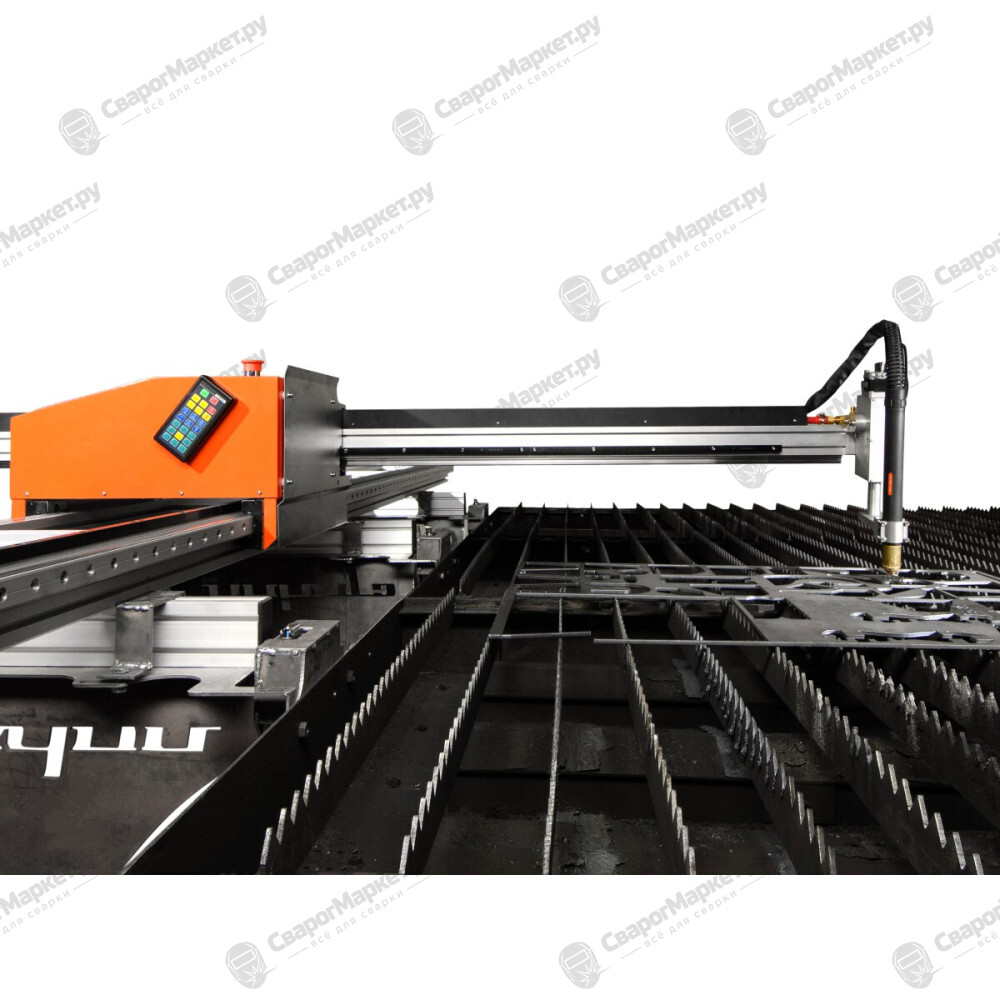

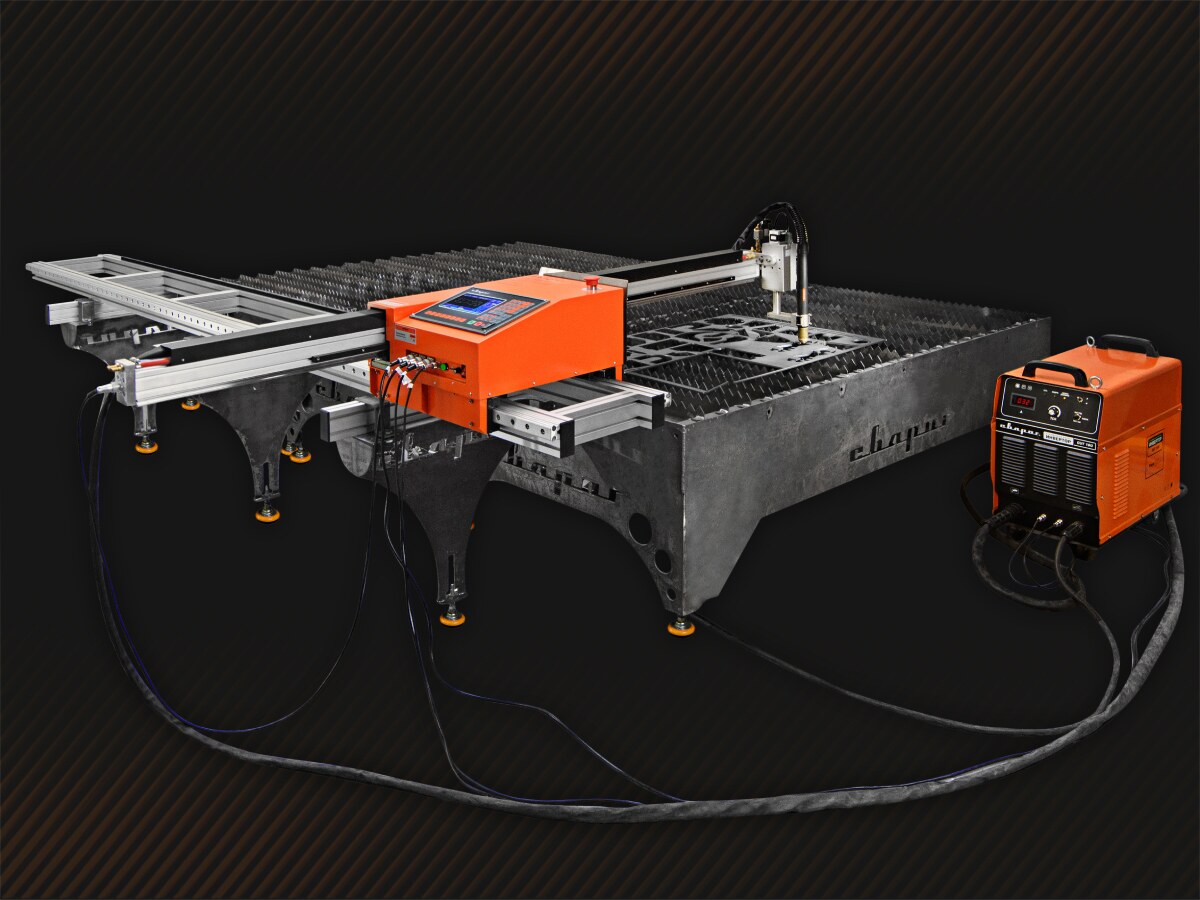

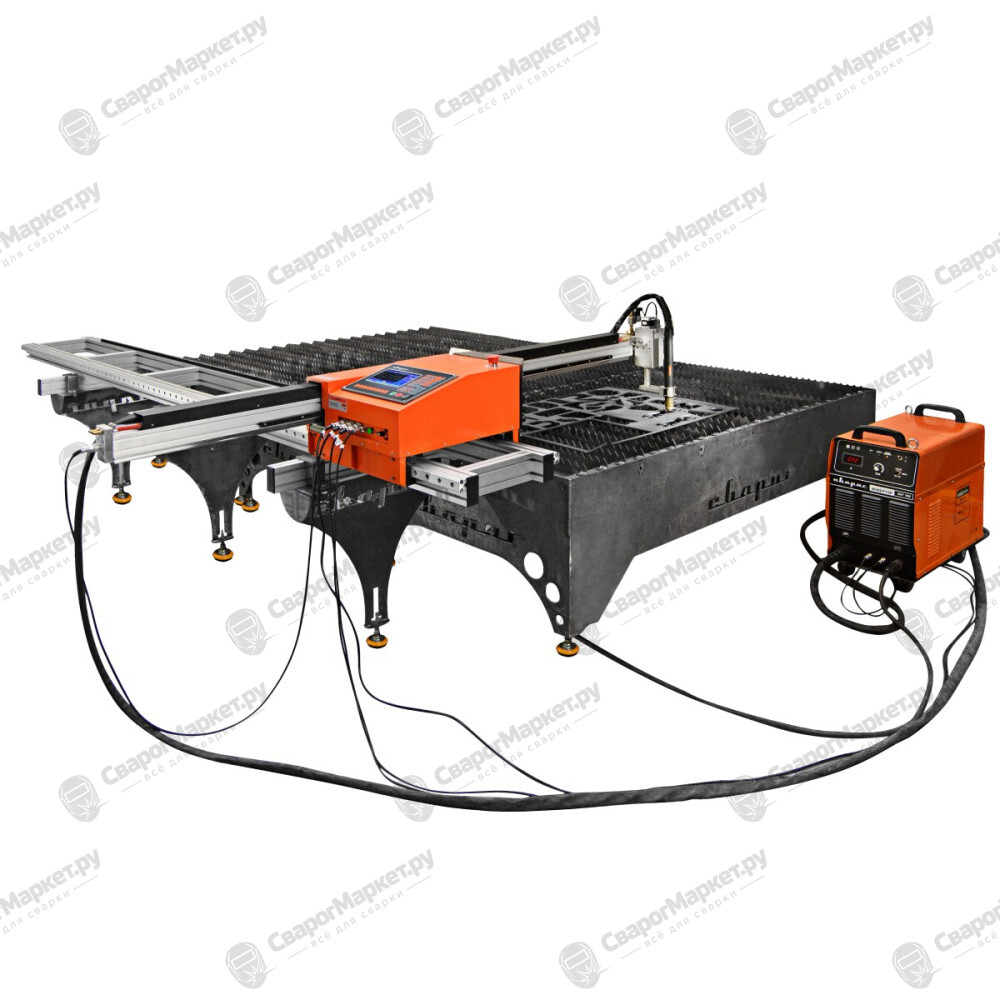

Консольная машина термической резки Valiant 3.0 Сварог

Обзор консольной машины термической резки Valiant 3.0

Артикул:: 95933

641 000 ₽

Под заказ

Срок поставки: уточнит менеджер

Консольная машина термической резки VALIANT 3.0 предназначена для воздушно—плазменной и газопламенной резки металлов из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.

Получить подробную информацию о демонстрации и приобретении оборудования c ЧПУ:
ПОДРОБНЕЕ

Отличительные особенности установок:

Точность управления: +/- 0.1 мм
Возможность работать как воздушно–плазменной, так и газопламенной резкой
Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей
Стабильная работа с высоковольтным поджигом дуги

Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации

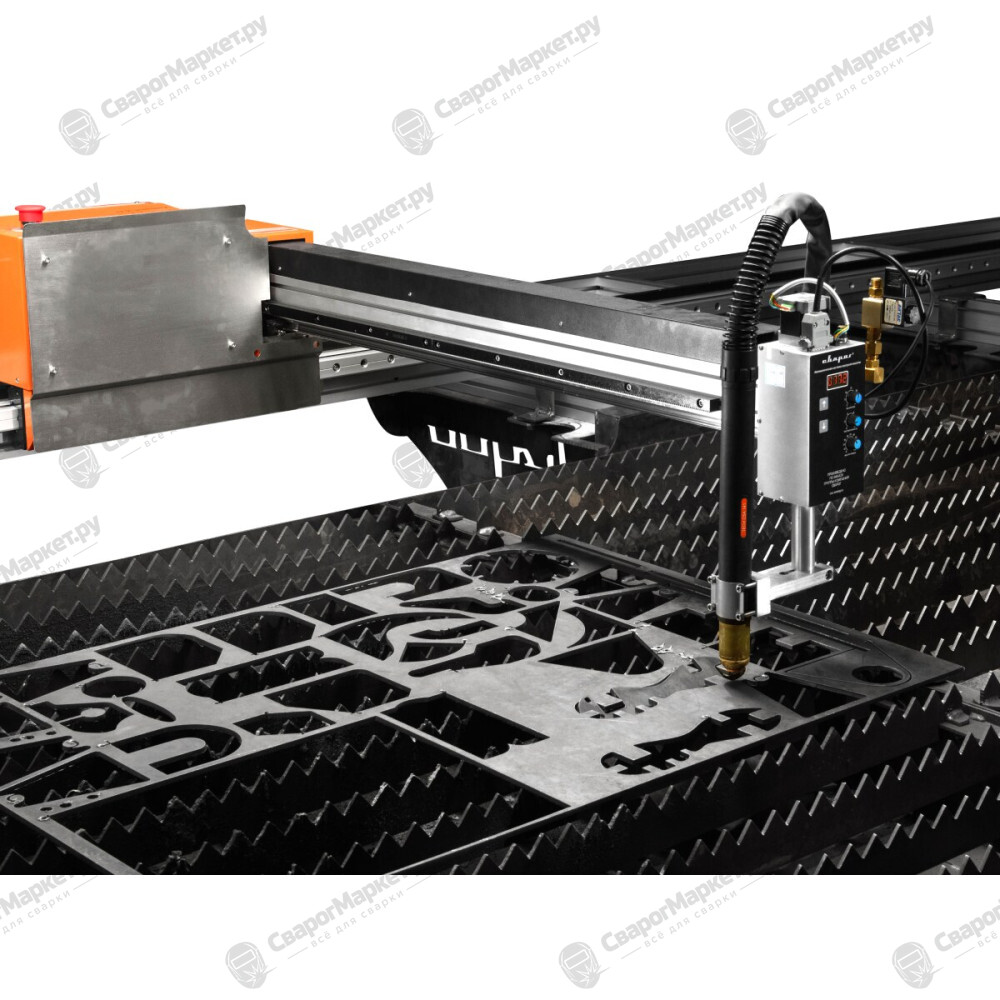

Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки с допустимым перепадом высоты до 100 мм. Также возможно использование ручной системы контроля высоты
АСКВ горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером
Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска
Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления

Конструктивные особенности Valiant 3.0:

Максимальный размер рабочей зоны 1500х3000 мм
Возможность ручного наклона плазмотрона под углом 35 °, что позволяет снимать фаски на разрезаемом листе
Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги

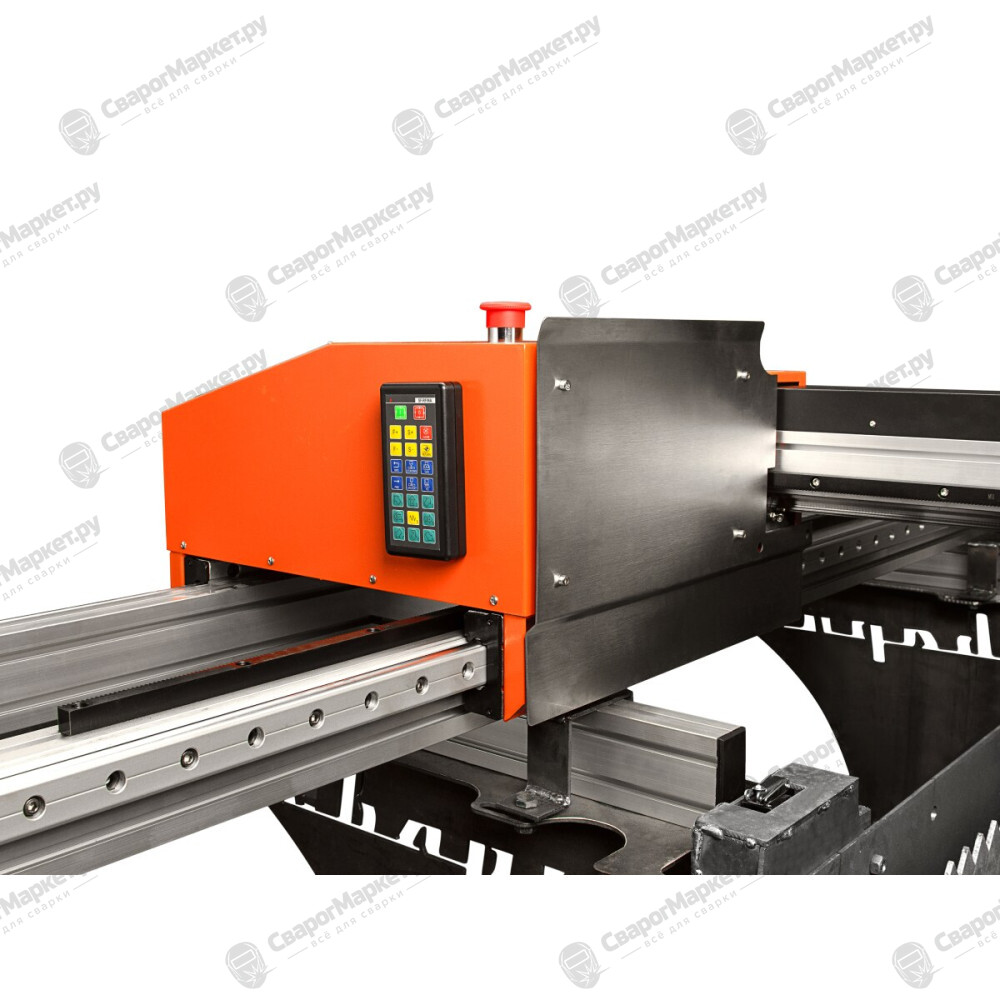

Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины
Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования

Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ.
FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

Точность управления до 0.1 мм

23 функциональные клавиши
8 клавиш перемещения

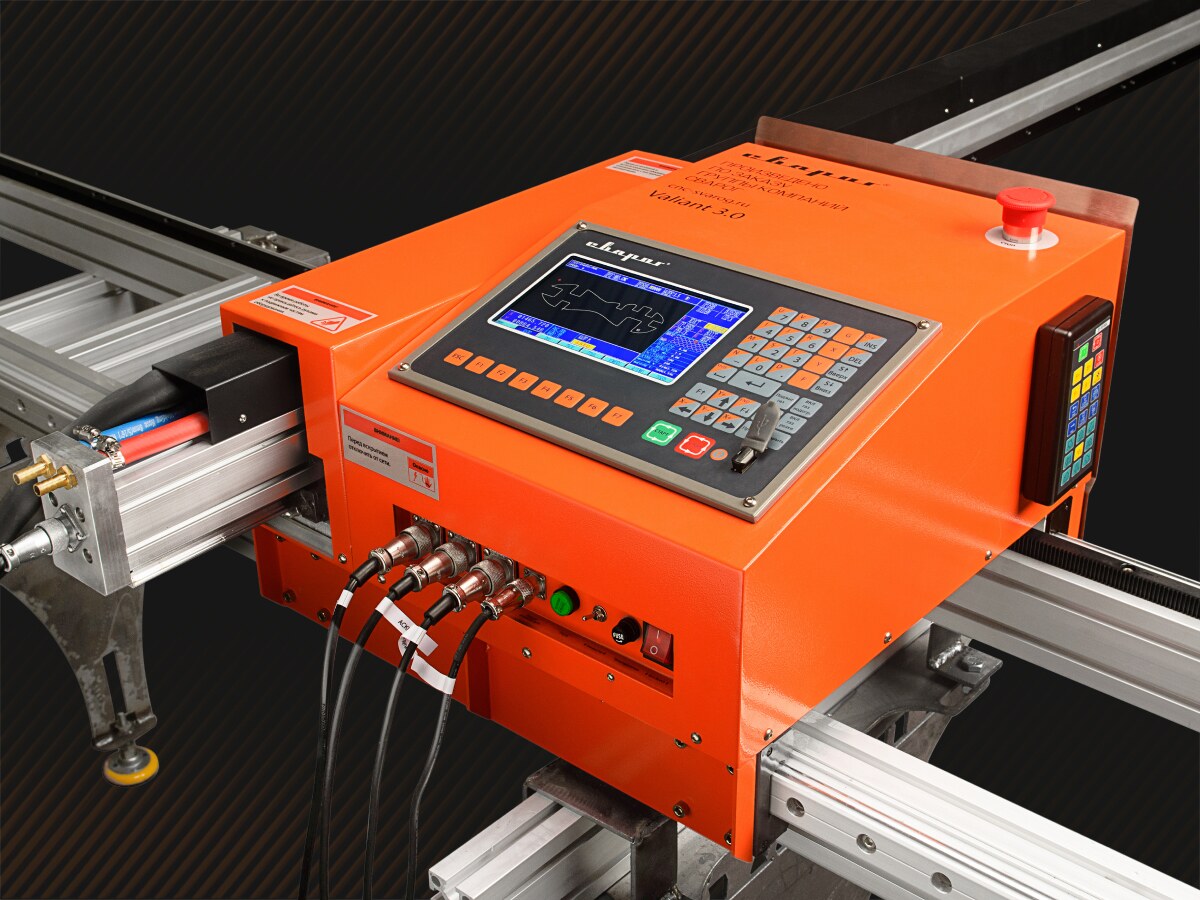

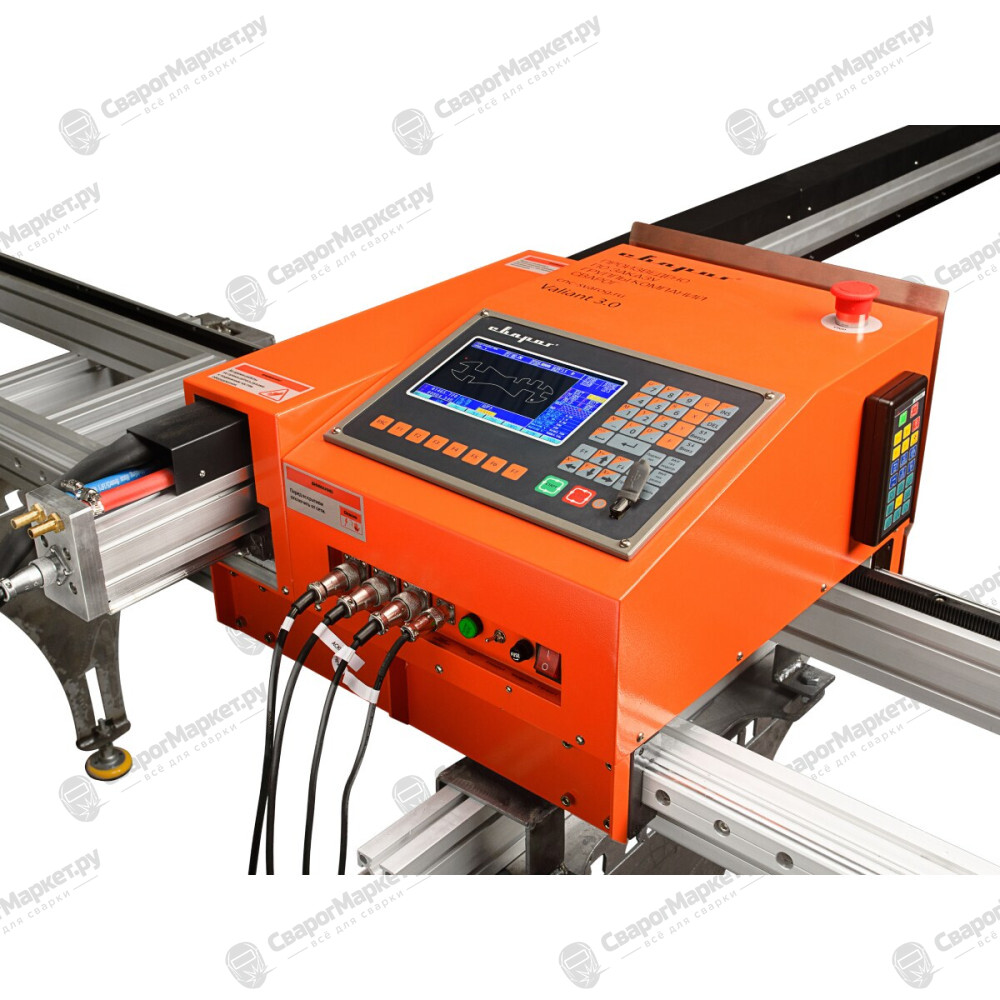

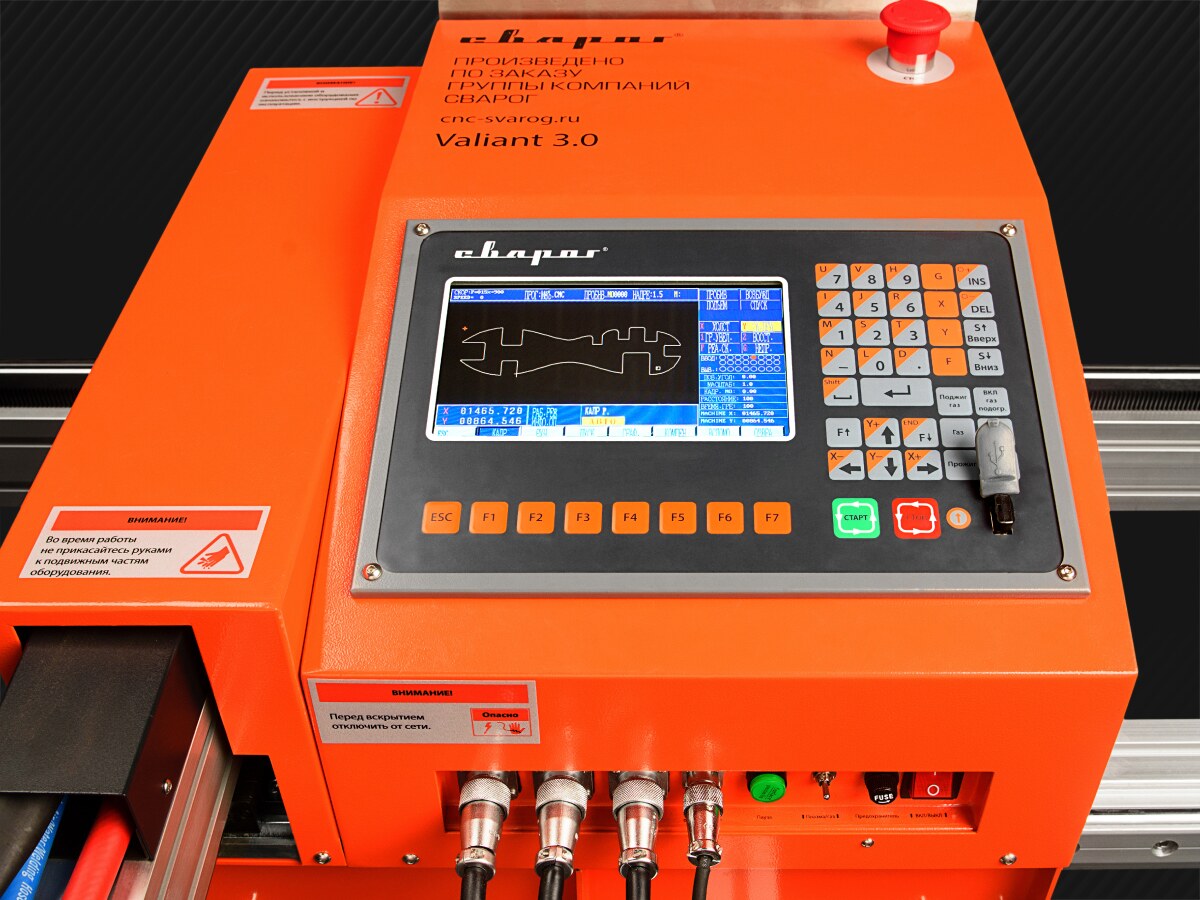

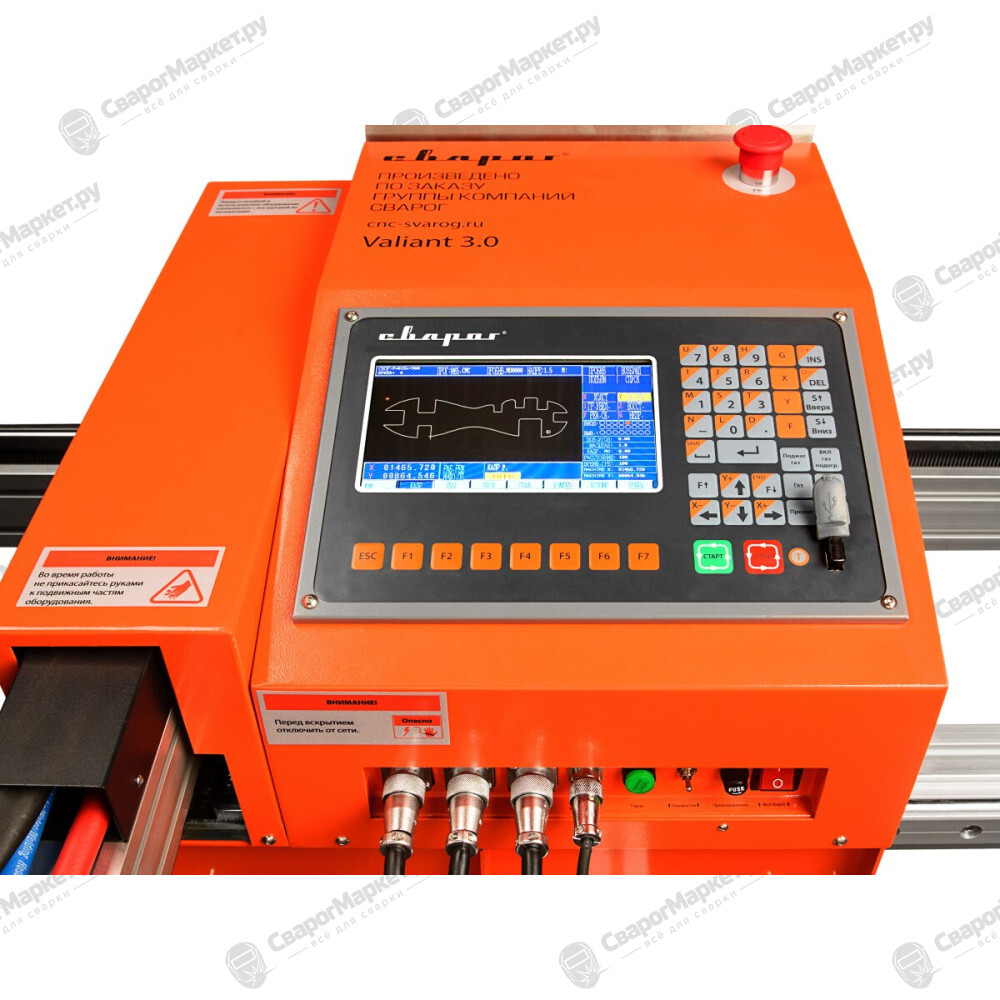

Встроенная панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей
Возможность подключения беспроводного пульта управления с дальностью действия до 20 метров и стабильной работой с высоковольтным поджигом дуги

3 модуля системы FastCAM:

CAM PLOT NEST Создание чертежей без применения специальных CAD—программ Поддержка файлов разных форматов: CAM, DXF, IGES и т.д. Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks Проверка и редактирование созданной программы с симуляцией результата Создание чертежа на основе NC файла Расчеты стоимости времени и длины реза для любой операции Оптимизация размещения деталей на листе Автоматический и ручной интерактивные режимы оптимизации Удобный выбор вида, количества деталей, зазора, материала и размера заготовки

Отличительные особенности контроллера ЧПУ:

Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения
Функция диагностики оборудования позволяет проверять порты ввода и вывода
Широкий перечень настроек позволяет добиться необходимого качества реза
Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций
Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа
Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки
Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель
Возможность использования USB flash накопители для переноса программ резки
Функция сброса всех параметров котроллера к заводским настройкам

Сфера применения:

Раскрой листового металлопроката в размер (цветная, черная, легированная сталь) Авто-, авиа-, судостроение Электротехнические короба, раскрой деталей корпусов для различного оборудования Изготовление металлических заборов, дверей, решеток, лестниц Заготовки для фрезерной и токарной обработки Детали станков и оборудования Опорные и закладные конструкции сооружений Производство металлической мебели Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски Трубопроводная арматура, детали поддержки трубопроводов Вентиляционные конструкции Художественный раскрой металла

Наладка и обслуживание:

Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно
Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально
Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д
Постоянная техническая поддержка и помощь в освоении программного обеспечения
Гарантия 1 год

Технические характеристики
Напряжение питающей сети, В	220 ±10%
Горючий газ	Ацетилен; Пропан
Частота питающей сети, Гц	50
Процессор	Industrial ARM–7 CPU
Потребляемая мощность, Вт	200
Объем памяти	4 Гб, без ограничений по обрабатываемым программам
Программное обеспечение резки	FastCAM
Скорость перемещения, мм/мин	0–6000
Газ	Кислород
Скорость резки, мм/мин	Газ: 0–600мм/мин; Плазма: 0–6000
Точность управления, мм	±0,1
Тип резки	Газопламенная; Плазменная
Толщина металла, разрезаемого газом, мм	1–150
Давление кислорода, макс., МПа	0,7
Давление горючего газа, макс, МПа	0,1
Толщина металла, разрезаемого плазмой*	5–40мм (рез с края листа)
*При использовании аппарата воздушно–плазменной резки	CUT 160 (L307)
Технические характеристики фильтра устройства подачи воздуха
Класс защиты	IP 10
Характеристики Автоматической Системы Контроля Высоты
Модель	ST–TH CEXO 3B
Параметры электропитания	Постоянный ток
Диапазон ручной регулировки, мм	0–100
Диапазон автоматической регулировки высоты, мм	3–30
Базовые характеристики
Температура эксплуатации, ⁰C	+10…+ 40
Температура эксплуатации, C°	+10 …+40
Вес блока ЧПУ, кг	30
Габариты, мм	155×87×71
Вес поперечной балки, кг	25
Вес, кг	1,5
Вес продольного рельса, кг	120
Гарантия, лет	1
Дополнительные функции светофильтра
Дисплей	Цветной, LCD 7˝

Консольная машина термической резки с ЧПУ Valiant 3.0 (1500×3000 мм) – 1 шт.
Автоматическая система контроля высоты – 1 шт.
Газовый резак с комплектом подключения – 1 шт.
Комплект программного обеспечения FAST CAM – 1 шт.
