Сварог TECH TIG 315 P AC/DC (E103)
Производитель:
Сварог
Артикул:
90964
- Артикул:
- 90964
Нет в продаже
Снят с производства
Модель больше не выпускается. Подберём замену — посмотрите Аргонодуговые TIG или позвоните нам.

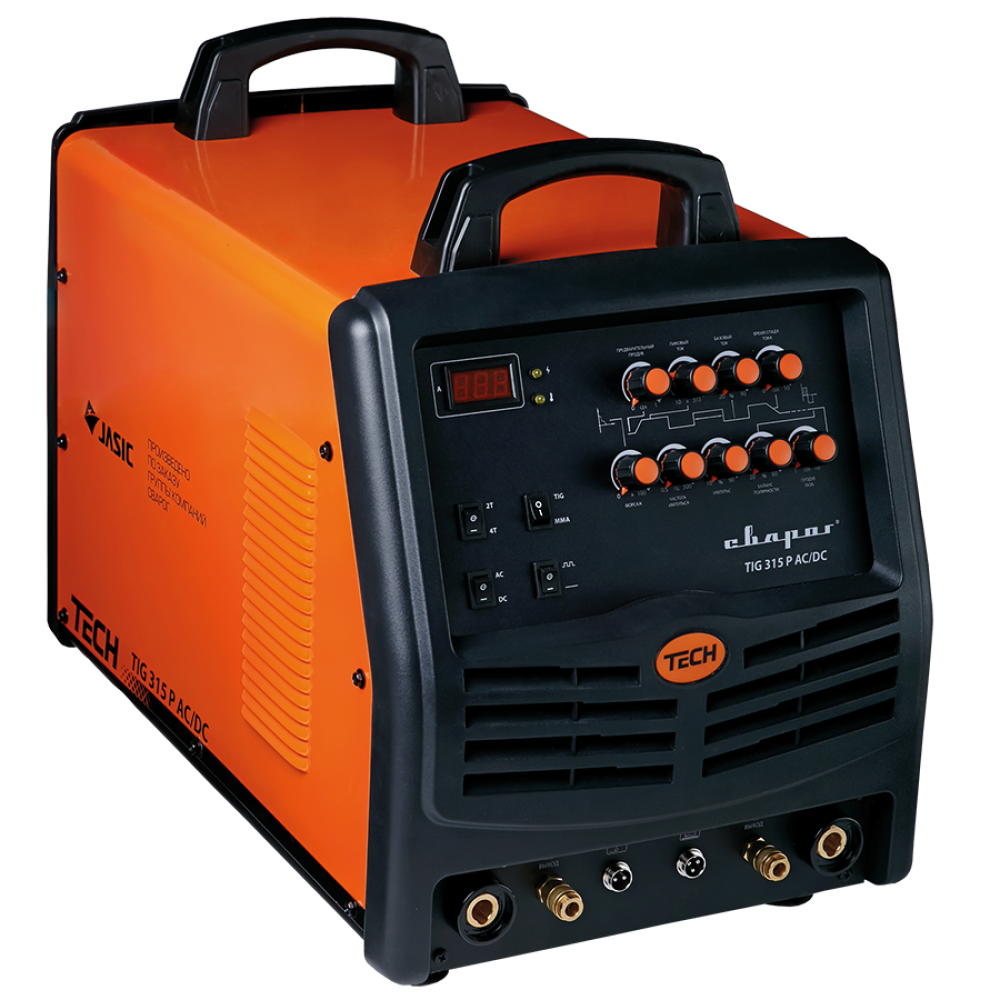

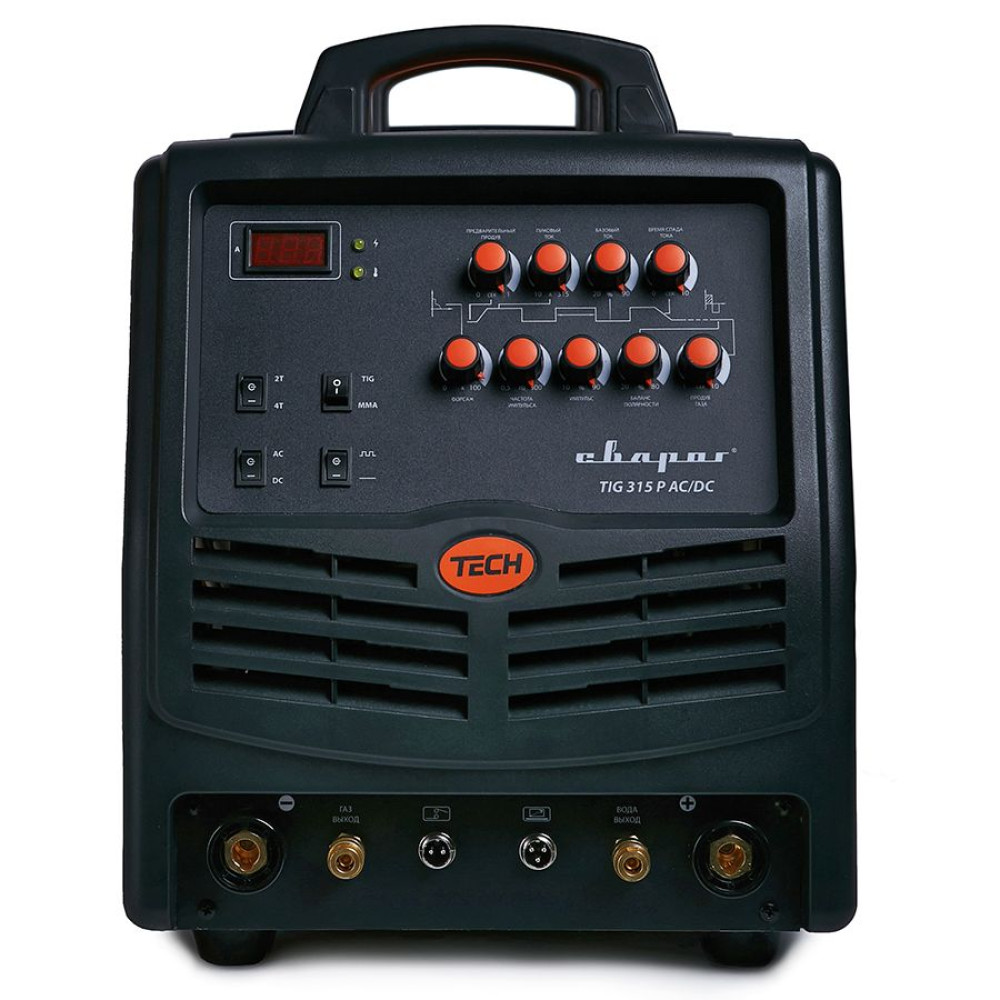

Сварог TIG 315 P AC/DC TECH (E103) – промышленный сварочный инвертор, рассчитанный на подключение к трехфазной сети 380 вольт. Аппарат позволяет работать с током до 315 ампер в нескольких режимах сварки: аргонодуговая TIG сварка постоянным и переменным током, импульсная TIG сварка, ручная дуговая сварка ММА.
Возможность использования одного источника для различных видов работ и большой набор дополнительных функций весьма расширяют область применения аппарата, он позволяет сваривать такие металлы, как титан и нержавеющую сталь, алюминиевые сплавы, а также тонкие материалы. Значительное уменьшение потерь металла увеличивает эффективность сварки и позволяет сберечь энергию.

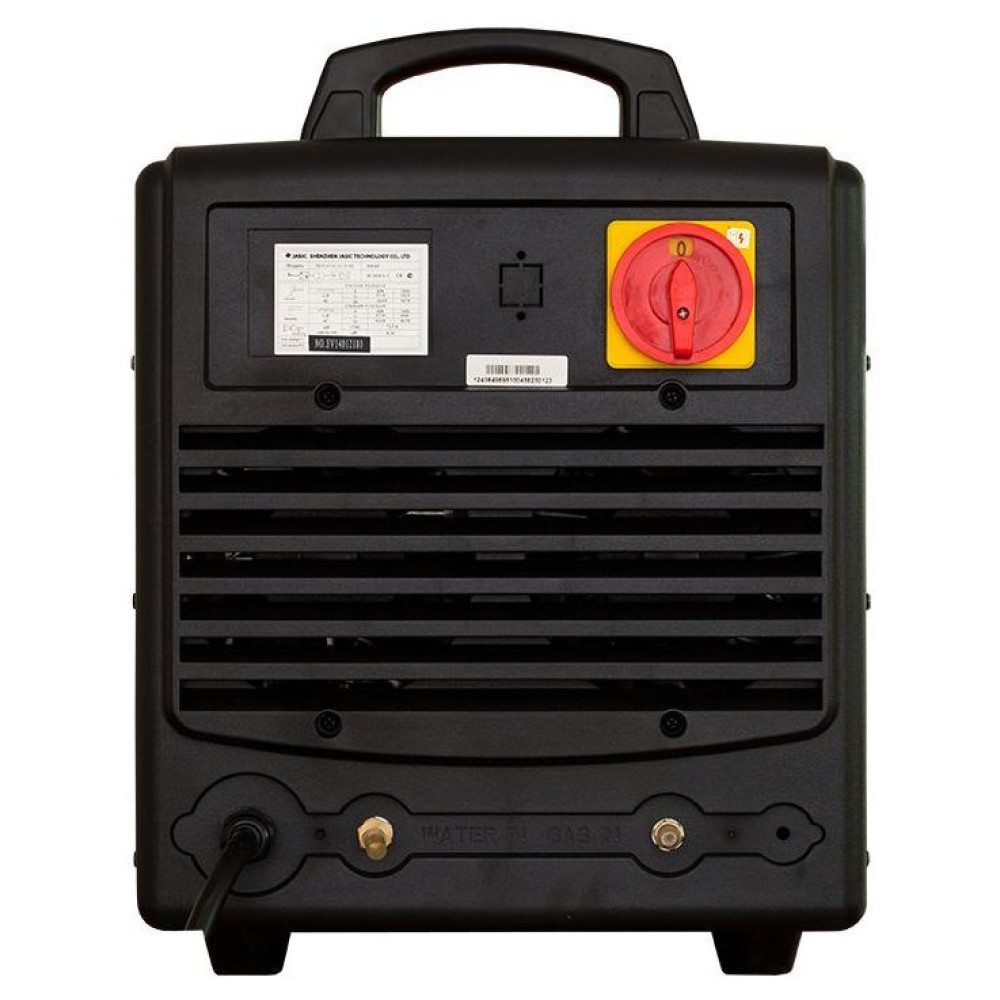

Аппарат создан на базе надежных транзисторов, что обеспечивает его стабильную работу и высокую мощность. Для повышения продолжительности работы горелки в данной модели предусмотрены выходы для протока охлаждающей жидкости. При использовании на крупных производственных и строительных объектах аппарат может быть укомплектован педалью и пультом дистанционного управления.
Срок гарантийного обслуживания инверторного сварочного аппарата составляет 2 года.
| Технические характеристики | |
| Способ возбуждения дуги | Высокочастотный |
| Режимы работы горелки | |
| Режим работы 2Т/4Т | Да |
| Базовые характеристики | |
| Коэффициент мощности | 0,93 |
| Класс изоляции | F |
| Степень защиты | IP 23 |
| Дополнительные функции TIG | |
| Регулировка времени нарастания тока | Да |
| Регулировка времени спада тока | Да |
| Характеристики | |
| Тип оборудования | Аппарат аргонодуговой сварки |
| Серия | TECH |
| Типы сварки | TIG, MMA |
| Сварка MMA | Да |
| Сварка TIG | Да |
| Сварочный ток MMA (диапазон) | 10–290 А |
| Сварочный ток MMA (макс.) | 290 А |
| Сварочный ток MMA (ПН 100%) | 224 А |
| Сварочный ток TIG (диапазон) | 10–315 А |
| Сварочный ток TIG (макс.) | 315 А |
| Сварочный ток TIG (ПН 100%) | 243 А |
| Потребляемый ток | 18,7 А |
| Время продувки газом до сварки | 0–1 сек |
| Время продувки газом после сварки | 0–1 сек |
| Диаметр электрода MMA | 1.5–5.0 мм |
| Диаметр электрода MMA (макс.) | 5.0 мм |
| Диаметр электрода TIG | 1.0–4.0 мм |
| Диаметр электрода TIG (макс.) | 4.0 мм |
| КПД | 85% |
| Мощность потребляемая MMA | 12.3 кВА |
| Мощность потребляемая TIG | 9.0 кВА |
| Количество фаз питания | 3 (380В) |
| Напряжение входное | 325–435 В |
| Напряжение входное (мин.) | 325 В |
| Напряжение рабочее (диапазон) MMA | 20.4–32.6 В |
| Напряжение рабочее (диапазон) TIG | 10.2–22.6 В |
| Напряжение холостого хода MMA | 45 В |
| Напряжение холостого хода TIG | 45 В |
| Оснащение: Пульт ДУ | Да |
| Продолжительность нагрузки (ПН) | 60% |
| Сертификат НАКС | Да |
| Частота питающей сети | 50 Гц |
| Возможность подключения блока охлаждения | Да |
| Регулировка баланса полярности | Да |
| Режим импульсной сварки | Да |
| Режим сварки AC/DC | Да |
| Режим сварки на переменном токе (AC) | Да |
| Режим сварки на постоянном токе (DC) | Да |
| Функция «Hot start» | Да |
| Гарантия | 2 года |
| Вес | 37.00 кг |
| Габаритные размеры | 610x365x485 мм |
- Инверторный сварочный аппарат Сварог TECH TIG 315 P AC/DC (E103) - 1 шт

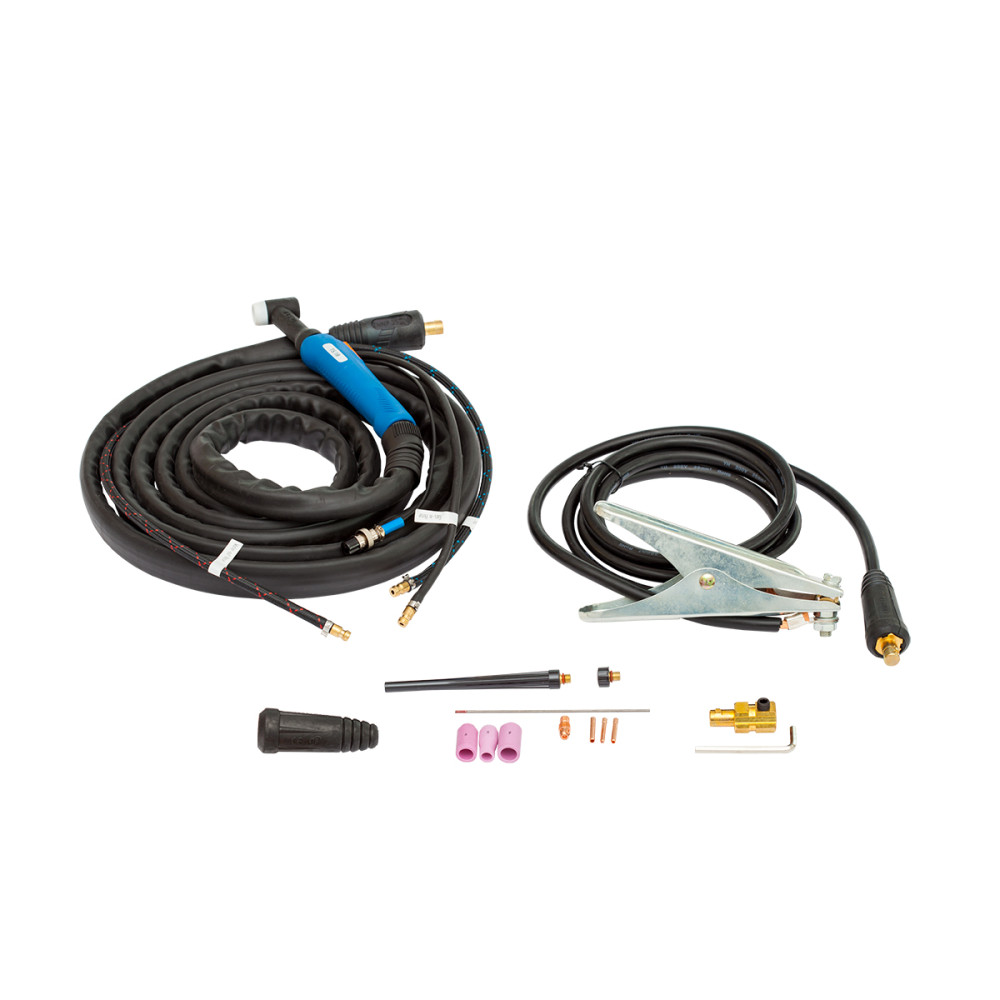

- Горелка в сборе TS 18, 4 м - 1 шт
- Клемма заземления в сборе 300 А, 3 м - 1 шт
- Комплект ЗИП - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
- Инструкция (PDF, 2,8 МБ)
- Описание (PDF, 218 КБ)
- Паспорт (PDF)
- Сертификат (PDF)
Запасные части для этой модели:
| Фото | Название | Артикул | Наличие | Цена | |
|---|---|---|---|---|---|
 |
Вентилятор AC 220В 170х150х40 0.13A (500 мм) | 10052614 | Под заказ | 4 589 ₽ | |
 |
Галетный выключатель HZ12-40/04(3ф) | 10004935 | Под заказ | 11 711 ₽ | |
 |
Датчик Холла TKC 400BR | 10040019 | Под заказ | 2 512 ₽ | |
 |
Диод 1N4007 DIOTEC (DO-41) | 10006249 | Под заказ | 62 ₽ | |
 |
Дроссель NRE 1869 (TIG315) | 10006560 | Под заказ | 4 284 ₽ | |
 |
Кондесатор электролиический 470мкФ-400В | 10005801 | Под заказ | 1 460 ₽ | |
 |
Микросхема LF353N | 10006679 | Под заказ | 76 ₽ | |
 |
Микросхема LM317(ON)TO220 | 10006670 | Под заказ | 101 ₽ | |
 |
Микросхема LM358P | 10006661 | Под заказ | 64 ₽ | |
 |
Наконечник кабельный 50-70 | 10004615 | Под заказ | 987 ₽ | |
 |
Панель передняя пластик (TIG315PACDC (E106) | 10044448 | Под заказ | 3 942 ₽ | |
 |
Плата B01029 (CUT40 B) | 10000164 | Под заказ | 3 822 ₽ | |
 |
Плата B01078 (TIG315 P ACDC) | 10000188 | Под заказ | 14 884 ₽ | |
 |
Плата B02026 (TIG315 P ACDC) | WS00004 | Под заказ | 20 603 ₽ | |
 |
Плата B02113 (TIG315 P ACDC) | 10000358 | Под заказ | 25 657 ₽ | |
 |
Плата B03004 (TIG315 P ACDC) | 10000389 | Под заказ | 7 676 ₽ | |
 |
Плата B04012 (TIG315 P ACDC) | 10000512 | Под заказ | 3 054 ₽ | |
 |
Плата B04045 (TIG250 P ACDC) | 10000530 | Под заказ | 7 999 ₽ | |
 |
Плата B04225 (TIG315 P ACDC) | 10000628 | Под заказ | 8 590 ₽ | |
 |
Плата B06041 (TIG315 P ACDC) | 10052975 | Под заказ | 6 133 ₽ | |
 |
Плата B06197 (TIG200 P ACDC) | 10000928 | Под заказ | 3 262 ₽ | |
 |
Плата B16001 (TIG315 P ACDC) | 10001918 | Под заказ | 20 356 ₽ | |
 |
Плата B16003 (TIG315 P ACDC) | 10001920 | Под заказ | 22 138 ₽ | |
 |
Разъём 2 pin панель | 10004674 | Под заказ | 186 ₽ | |
 |
Разъем 2 пин (C03001). | 10004645 | Под заказ | 214 ₽ | |
 |
Разъём 3 pin панель | 10004675 | Под заказ | 211 ₽ | |
 |
Разъём ОКС35-50 в корпусе | 10004638 | Под заказ | 718 ₽ | |
 |
Реле G5V-2-24V DC | 10006472 | Под заказ | 923 ₽ | |
 |
Ручка переноски TECH | 10027491 | Под заказ | 1 259 ₽ | |
 |
Стабилитрон TL431A | 10006684 | Под заказ | 82 ₽ | |
 |
Терморезистор 80D-20 (20 Ом) | 10006425 | Под заказ | 262 ₽ | |
 |
Трансформатор JSY-1929 3V2-180 (TIG PACDC) | 10001010 | Под заказ | 2 780 ₽ | |
 |
Штуцер клапана | 10045236 | Под заказ | 394 ₽ | |
 |
Штуцер панельный (газ) | 10073982 | Под заказ | 790 ₽ | |
 |
Электрод разрядника осциллятора (TIG) | C06253 | Под заказ | 246 ₽ | |
 |
Электромагнитный клапан VZ-2.2 DC24V | 10007273 | Под заказ | 1 759 ₽ | |
 |
Вентилятор G17040HA2BT (1510, D28015, 10007302) | 1510 | Под заказ | по запросу | |
 |
Диод D92-02 (88941) | 88941 | Под заказ | по запросу | |
 |
Ручка для регулировки (90082, 10004917) | 90082 | Под заказ | по запросу | |
 |
Плата B01012 (1454, B01012) | 1454 | Снят с производства | ||
 |
Плата B02026 (1455) | 1455 | Снят с производства | ||
 |
Плата B04045 (1458) | 1458 | Снят с производства | ||
 |
Плата B06050 (1462) | 1462 | Снят с производства | ||
 |
Плата B06051 (1463) | 1463 | Снят с производства | ||
 |
Плата B06079 (1464) | 1464 | Снят с производства | ||
 |
Плата B06080 (1465) | 1465 | Снят с производства | ||
 |
Плата B06081 (1466) | 1466 | Снят с производства | ||
 |
Плата B06106 (1572, PH-107-A0, 10030608) | 1572 | Снят с производства | ||
 |
Плата B16001 (1467) | 1467 | Снят с производства |
