Аппарат плазменной резки Сварог REAL CUT 90 (L205)

Производитель: Сварог
Артикул: 94308
Сварог
Артикул:
94308
104 800 ₽
В наличии
  • Екатеринбург: в наличии
  • Москва: есть, срок поставки 5 рабочих дней
  • Санкт-Петербург: есть, срок поставки 7 рабочих дней
  • Ростов-на-Дону: есть, срок поставки 10 рабочих дней

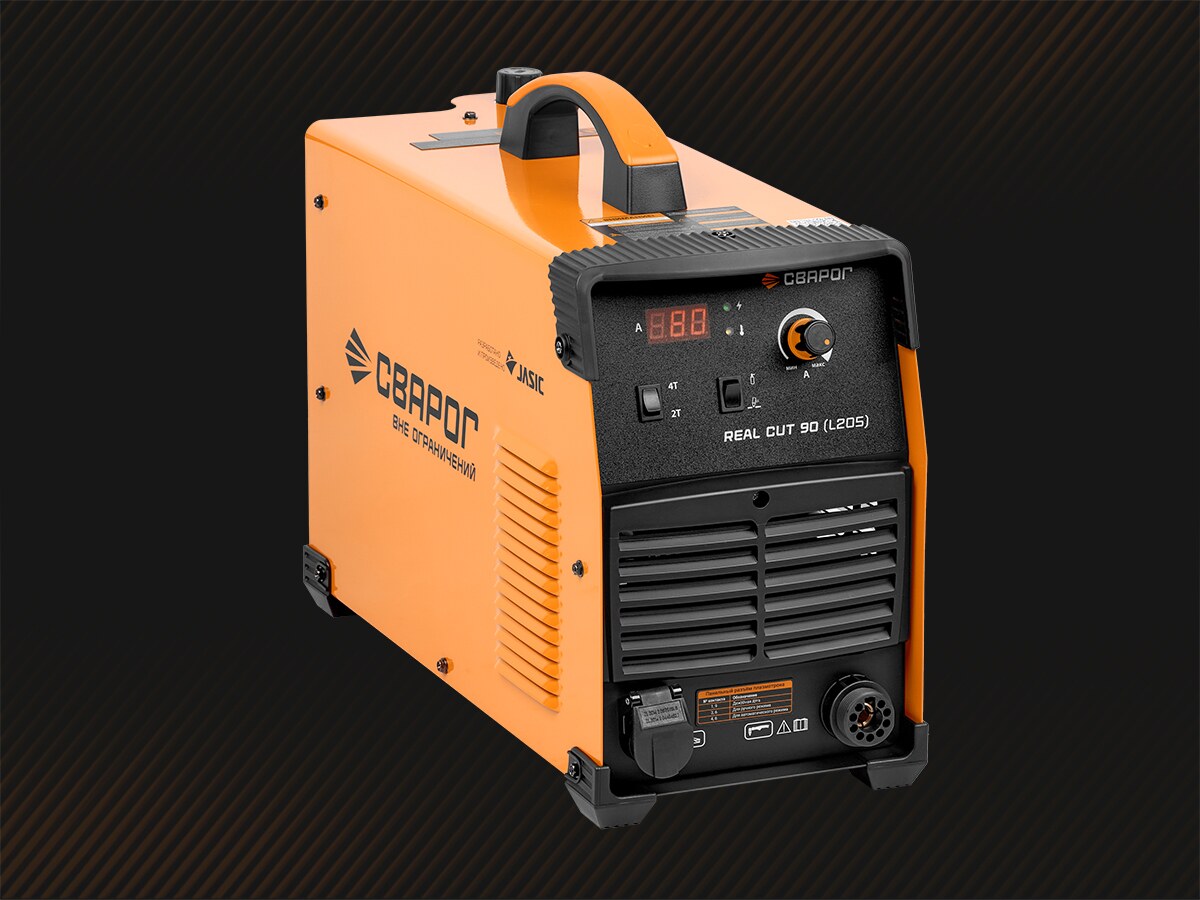

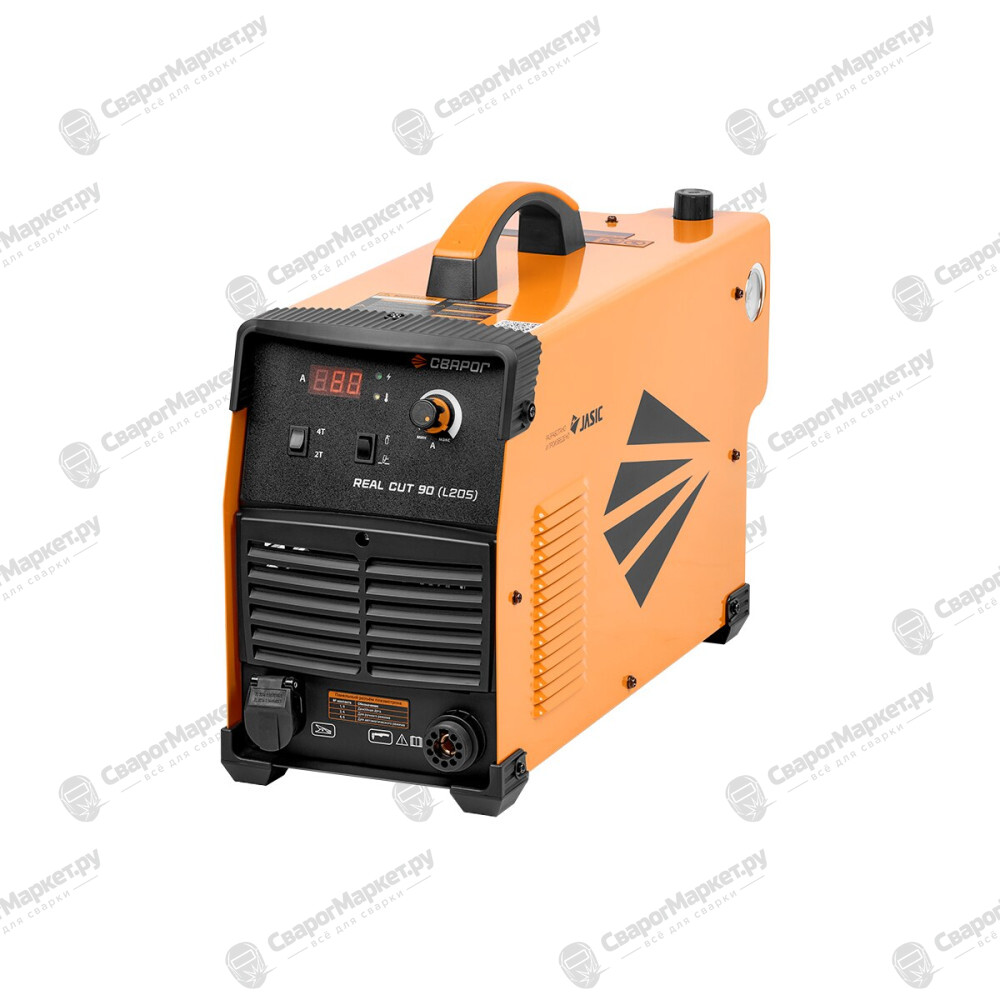

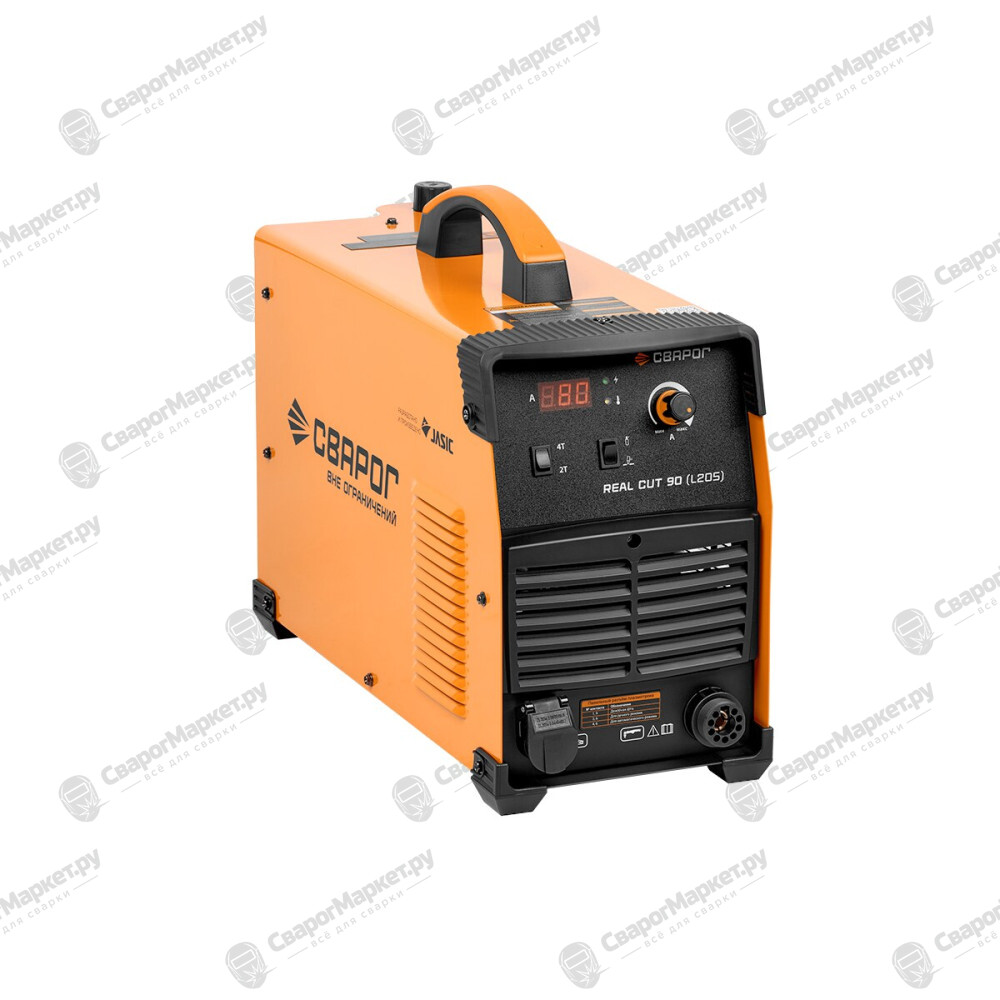

REAL CUT 90 (L205)— инверторный аппарат предназначен для воздушно-плазменной резки и раскроя металла толщиной до 30 мм.

Аппараты просты в применении и надежны в процессе эксплуатации

Отличительными особенностями аппарата являются:

  • Режим реза 2Т и 4Т
  • Толщина реза до 30 мм
  • Проверка давления газа для установки рабочего давления
  • Высокочастотный поджиг дуги (HF)

REAL CUT 90 (L205) работает от питающей сети 380 В

  • Аппарат для плазменной резки позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни и т.д.
  • Оснащен функцией проверки газа и встроенным фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления. Наличие центрального адаптера обеспечивает комфортную эксплуатацию и легкий подбор плазматрона

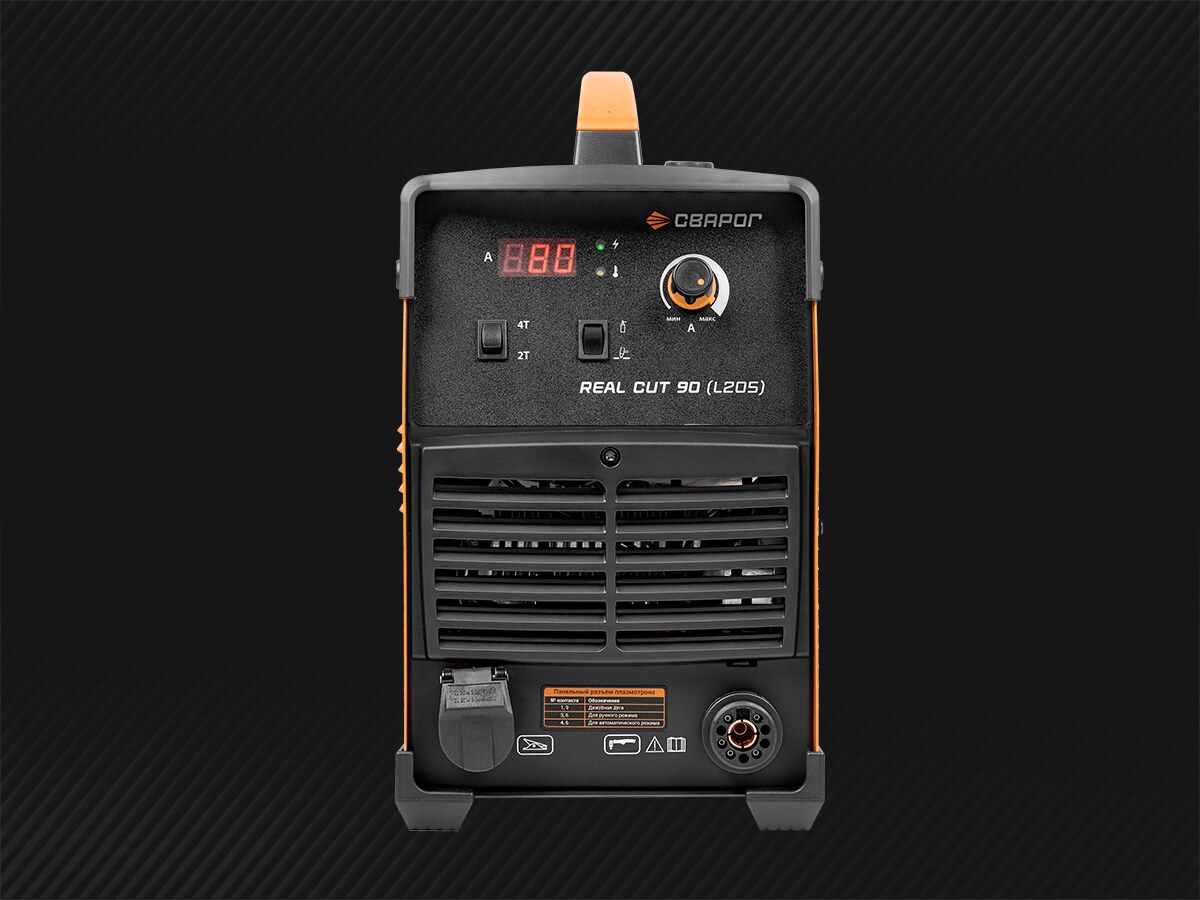

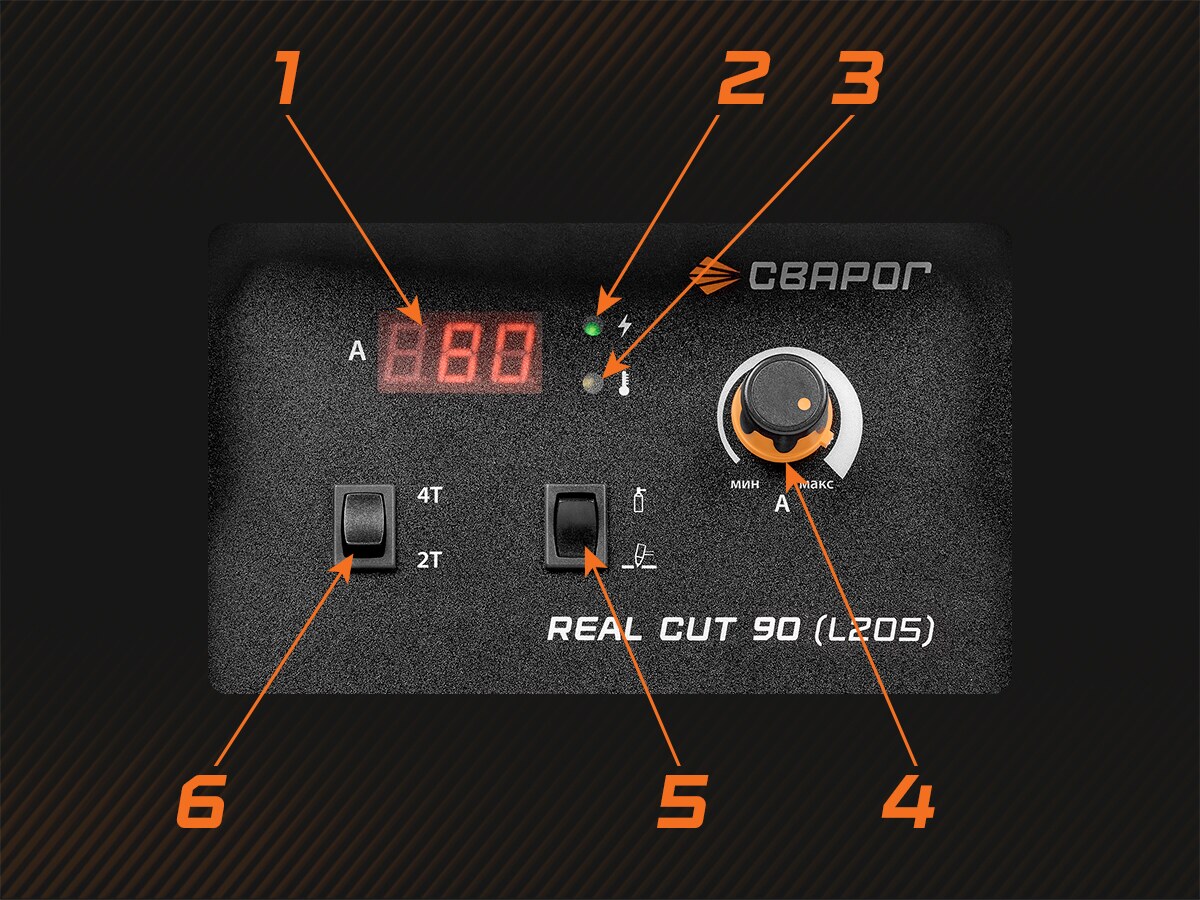

Аппарат REAL CUT 90 (L205) имеет классическую систему управления:

  1. Индикатор тока реза
  2. Индикатор сети
  3. Индикатор перегрева
  4. Регулятор тока реза
  5. Кнопка проверки газа
  6. Кнопка переключения режима 2T/4T

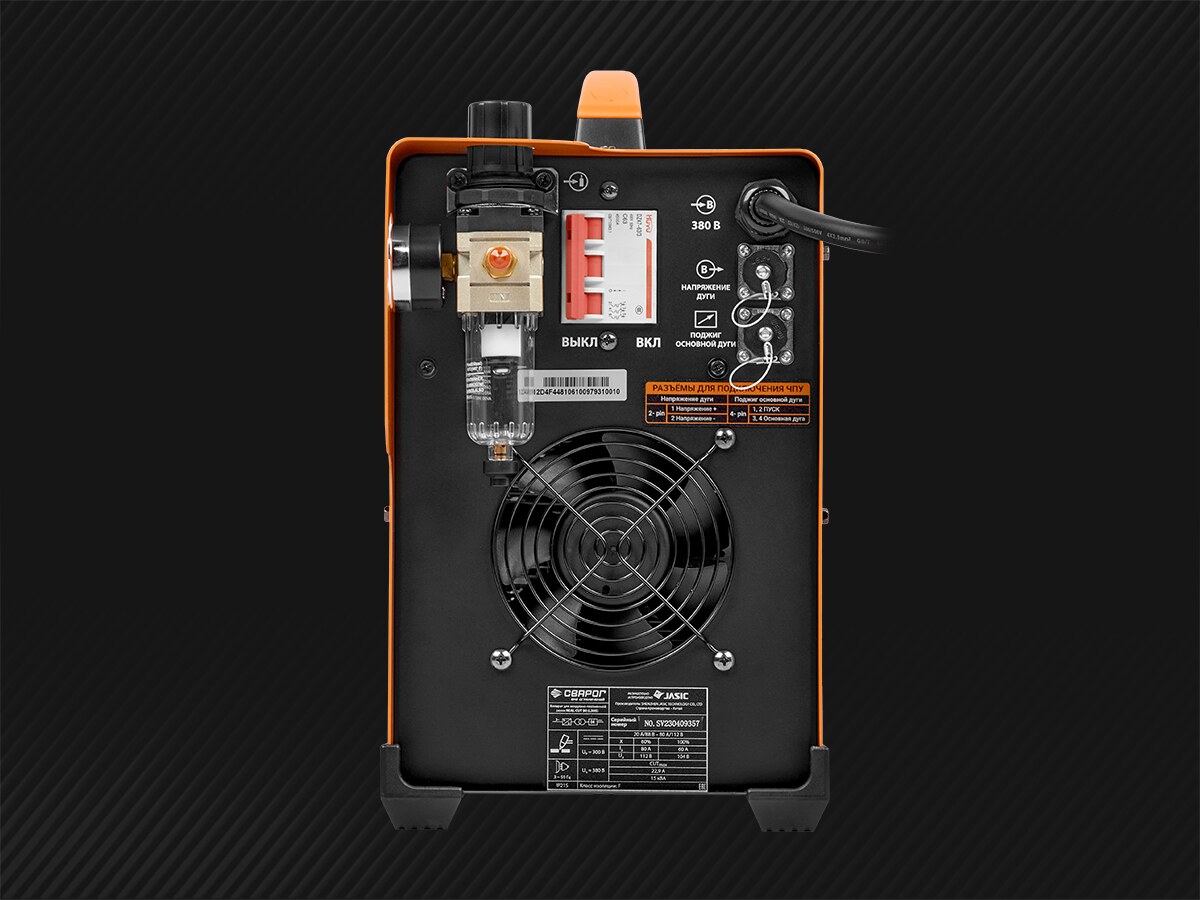

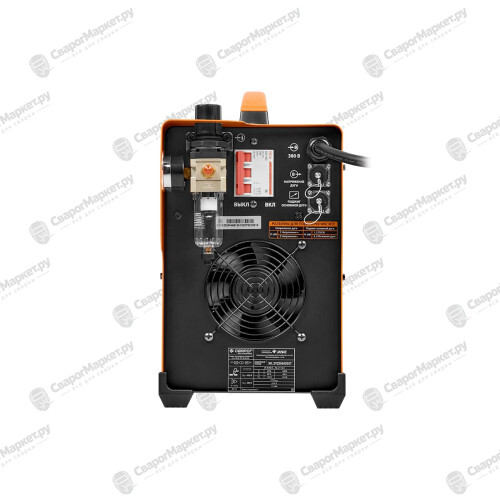

Конструктивные особенности:

  • Интеллектуальная система охлаждения
  • Разъемы для подключения ЧПУ с комплектными ответными разъемами
  • Аппарат оснащен фильтром-регулятором для простой подготовки к работе и точной настройки рабочего давления
  • Давление сжатого воздуха должно быть постоянным и не должно быть ниже 0,5 мПа. При работе на низком давлении сжатого воздуха срок службы плазмотрона сокращается
  • Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления. Силовая часть помещена в стальной короб, который защищает силовую часть от попадания мелкодисперсной пыли и грязи
  • Плата осциллятора отделена стальным защитным экраном, что исключает действие высоковольтных помех на электронику аппарата
  • Защищенная конструкция подключения разъема клеммы заземления
Режимы резки
Режим резки CUT Да
Режим резки сетки Нет
Технические характеристики
Напряжение питающей сети, В 380
Рабочий диапазон сетевого напряжения, В 320–430
Частота питающей сети, Гц 50
Количество фаз 3 фазы
Потребляемый ток, А 22
Потребляемая мощность, кВА 15
Ток реза, А 20–80
Ток реза при ПН, 100%, А 65
Рабочее напряжение, В 88–112
Максимальная толщина разрезаемого металла, мм 30
Способ возбуждения дуги CUT Высокочастотный
Скорость подачи сжатого воздуха, л/мин 250
Номинальное давление компрессора, Мпа 0,5
ПН (40°C), % 60
Напряжение холостого хода, В 310
Режимы работы горелки
Режим работы 2Т/4Т Да
Базовые характеристики
Коэффициент мощности 0,7
КПД, % 85
Класс изоляции F
Температура эксплуатации, °C 0 …+40
Габаритные размеры, мм 540× 250 ×380
Степень защиты IP 21S
Вес, кг 17,5
Гарантия, лет 5
Дополнительные функции CUT
Регулировка давления Да
Проверка давления рабочей дуги Да
Проверка давления дежурной дуги Нет
Дежурная дуга плазмотрона Да
Конструктивные решения
Тип изготовления Комбинированный
Тип транзисторов IGBT транзисторы
Тип управления Аналоговое
Цифровая индикация параметров резки Индикатор
Подключение ДУ Нет
Подключение к станкам ЧПУ Да
Интеллектуальная система охлаждения аппарата Да
Встроенный фильтр регулятор с манометром Да
Встроенный компрессор Нет
Панельные соединения
Разъем плазмотрона Ц.а.
Разъем управления для ЧПУ 2 Pin/4 Pin
Разъем клеммы заземления ОКС 10–25
Подключение сжатого воздуха Штуцер ⌀9 мм

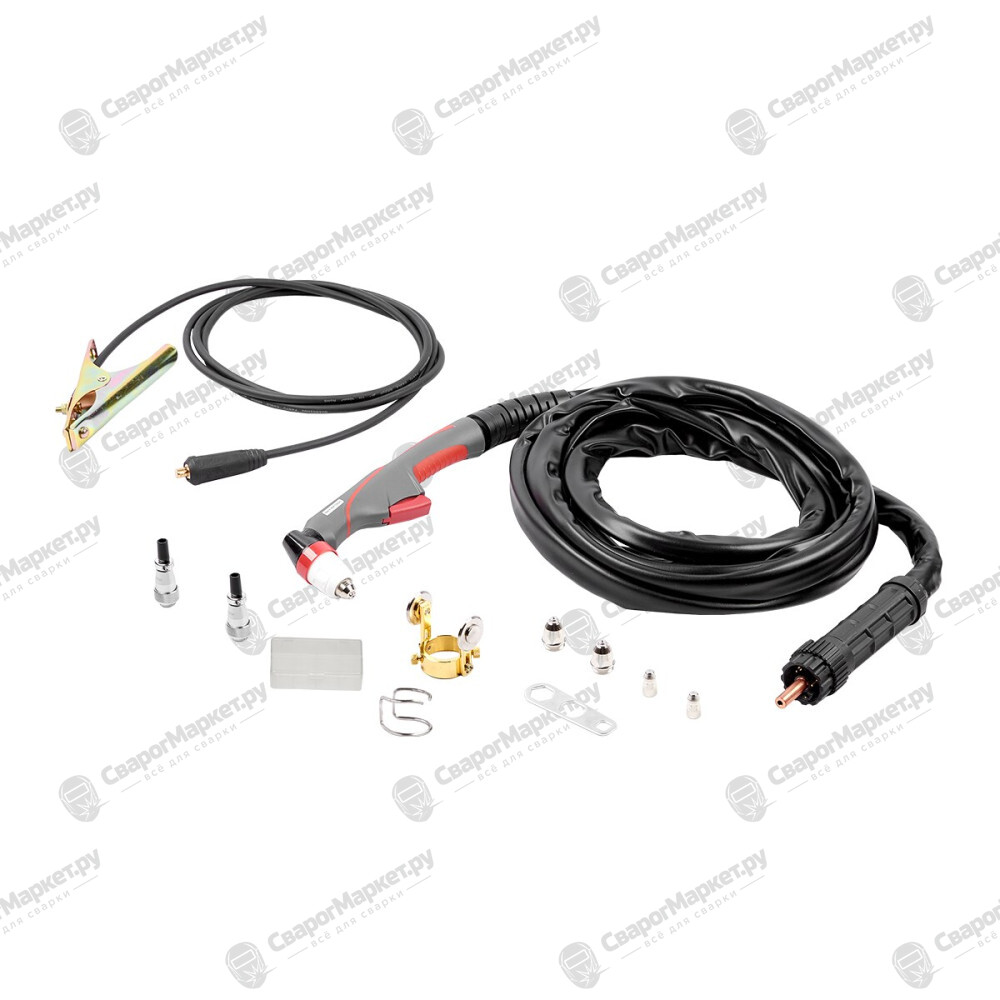

  1. Инверторный аппарат для воздушно-плазменной резки – 1 шт.
  2. Плазменный резак P80 в сборе, 5 м – 1 шт.
  3. Клемма заземления в сборе 200 А, 2,5 м – 1 шт.
  4. Комплект ЗИП – 1 шт.
  5. Руководство по эксплуатации – 1 шт.
  6. Паспорт – 1 шт.
Аппарат для воздушно-плазменной резки REAL CUT 90 (L205)

Запасные части для этой модели:

ФотоНазваниеАртикулНаличиеЦена
Диодный мост MDS50A/1400V Диодный мост MDS50A/1400V 10051459 Под заказ 2 699 ₽
Кабельный ввод черный M24 Кабельный ввод черный M24 51002834 Под заказ 123 ₽
Накладка передняя MIG REAL Накладка передняя MIG REAL 10047357 Под заказ 260 ₽
Ножка левая REAL Ножка левая REAL 10046932 Под заказ 255 ₽
Ножка правая REAL Ножка правая REAL 10046933 Под заказ 255 ₽
Переключатель 2P/3 Переключатель 2P/3 10004944 Под заказ 184 ₽
Плата 10049708 (CUT90 (L205) Плата 10049708 (CUT90 (L205) 10049708 Под заказ 14 446 ₽
Плата 10049709 (CUT90 (L205) Плата 10049709 (CUT90 (L205) 10049709 Под заказ 7 188 ₽
Плата 10049870 (CUT90 (L205) Плата 10049870 (CUT90 (L205) 10049870 Под заказ 18 421 ₽
Плата 10061754 (CUT90(L205) Плата 10061754 (CUT90(L205) 10061754 Под заказ 20 906 ₽
Плата 10069631 (L225) Плата 10069631 (L225) 10069631 Под заказ 13 519 ₽
Плата 10075828 CUT80(L225S) Плата 10075828 CUT80(L225S) 10075828 Под заказ 8 658 ₽
Плата 10081605 (CUT90 (L205) Плата 10081605 (CUT90 (L205) 10081605 Под заказ 10 339 ₽
Ручка переноски REAL(CUT,TIG) Ручка переноски REAL(CUT,TIG) 10046896 Под заказ 476 ₽
Ручка регулировки REAL Ручка регулировки REAL 10066872 Под заказ 335 ₽
Трансформатор L205-31/A1 40:21:3 (CUT90) Трансформатор L205-31/A1 40:21:3 (CUT90) 10049736 Под заказ 3 972 ₽
Трансформатор L225-50/A1 38：21 Трансформатор L225-50/A1 38：21 10070141 Под заказ 5 869 ₽
Трансформатор L225Ⅱ-33 Трансформатор L225Ⅱ-33 10076444 Под заказ 4 277 ₽
Фильтр регулятор в комплекте (CUT) Фильтр регулятор в комплекте (CUT) 071.700.009 Под заказ 3 135 ₽
Цифровой дисплей XLC5402D (CUT70/90) Цифровой дисплей XLC5402D (CUT70/90) 10046713 Под заказ 1 428 ₽
Электромагнитный клапан DC24V 3V210-08 (CUT45) Электромагнитный клапан DC24V 3V210-08 (CUT45) 10048389 Под заказ 2 636 ₽
