Сварочный трактор Сварог STANDART MZ 1000 (M308) АТ-1
Производитель:
Сварог
Артикул:
92622
Эксплуатация оборудования для сварки SAW
НАКС
- Артикул:
- 92622
879 460 ₽
В наличии
- Екатеринбург: в наличии, мало
- Москва: есть, срок поставки 5 рабочих дней
- Санкт-Петербург: есть, срок поставки 7 рабочих дней

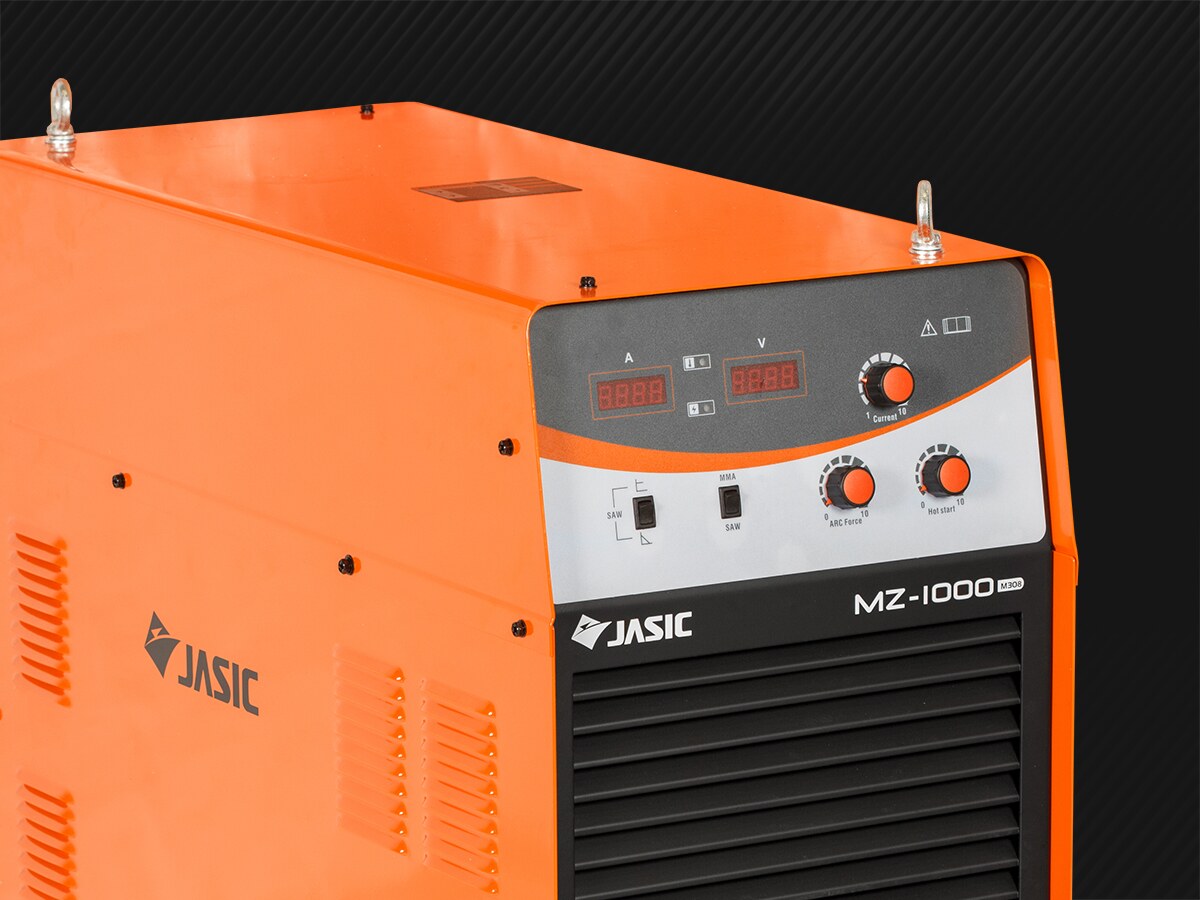

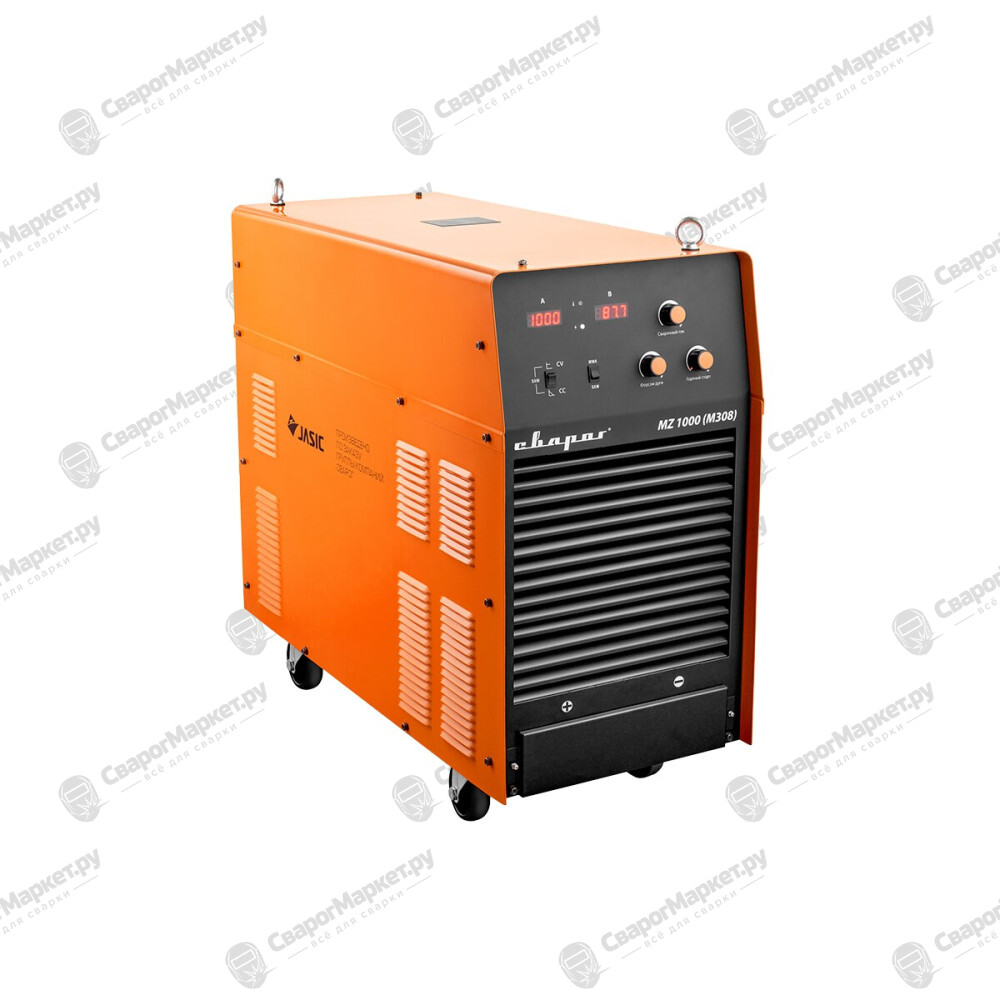

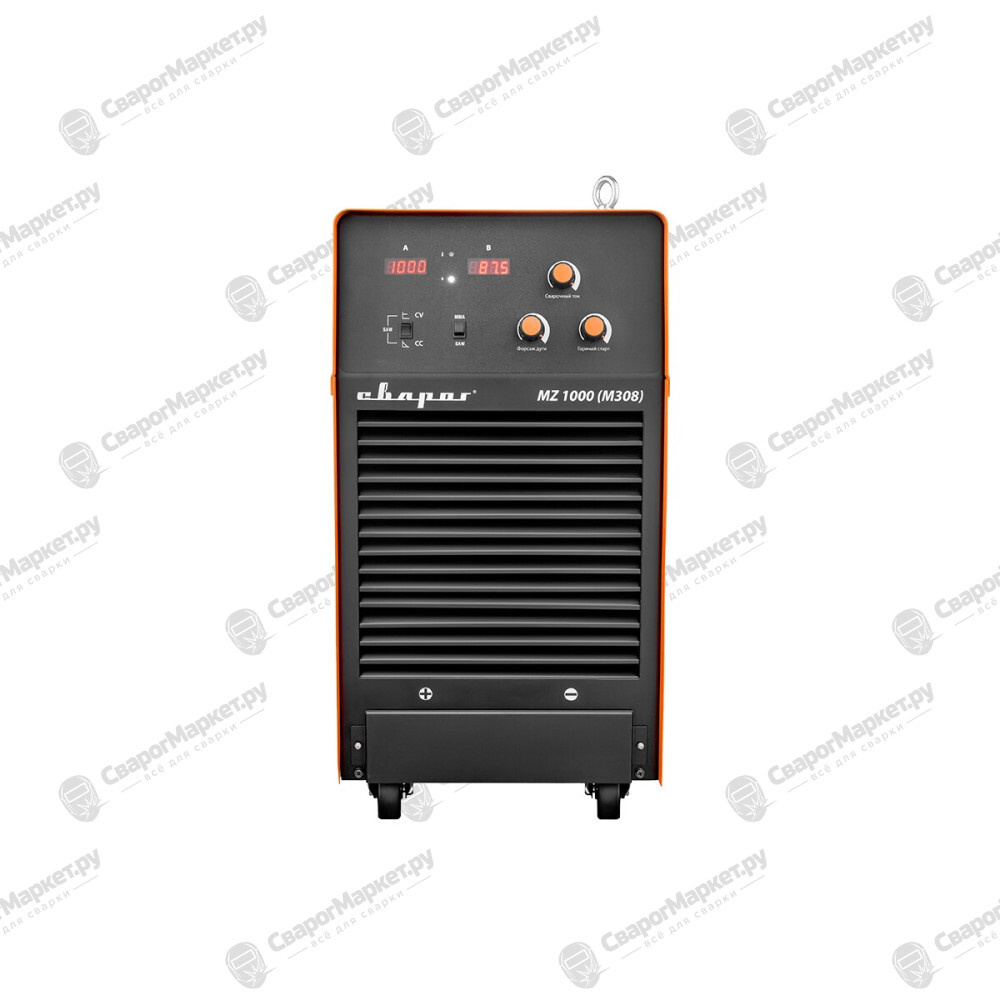

STANDART MZ 1000 (M308) — инверторный аппарат для автоматической сварки под флюсом проволокой сплошного сечения и самозащитной порошковой. инвертор можно использовать для ручной дуговой сварки, наплавки и строжки.
Сертификат НАКС предоставляется за дополнительную плату.
Аппараты просты в применении и надежны в процессе эксплуатации
Оборудование для SAW сварки
- STANDART MZ 1000 (M308) предназначено для быстрой и качественной сварки за один проход продолжительных швов длиной от 20 мм до 40 м и толщиной свариваемого металла до 30 мм.
- Сварка осуществляется на постоянном токе с применением сплошных и порошковых проволок диаметром от 3 до 5 мм

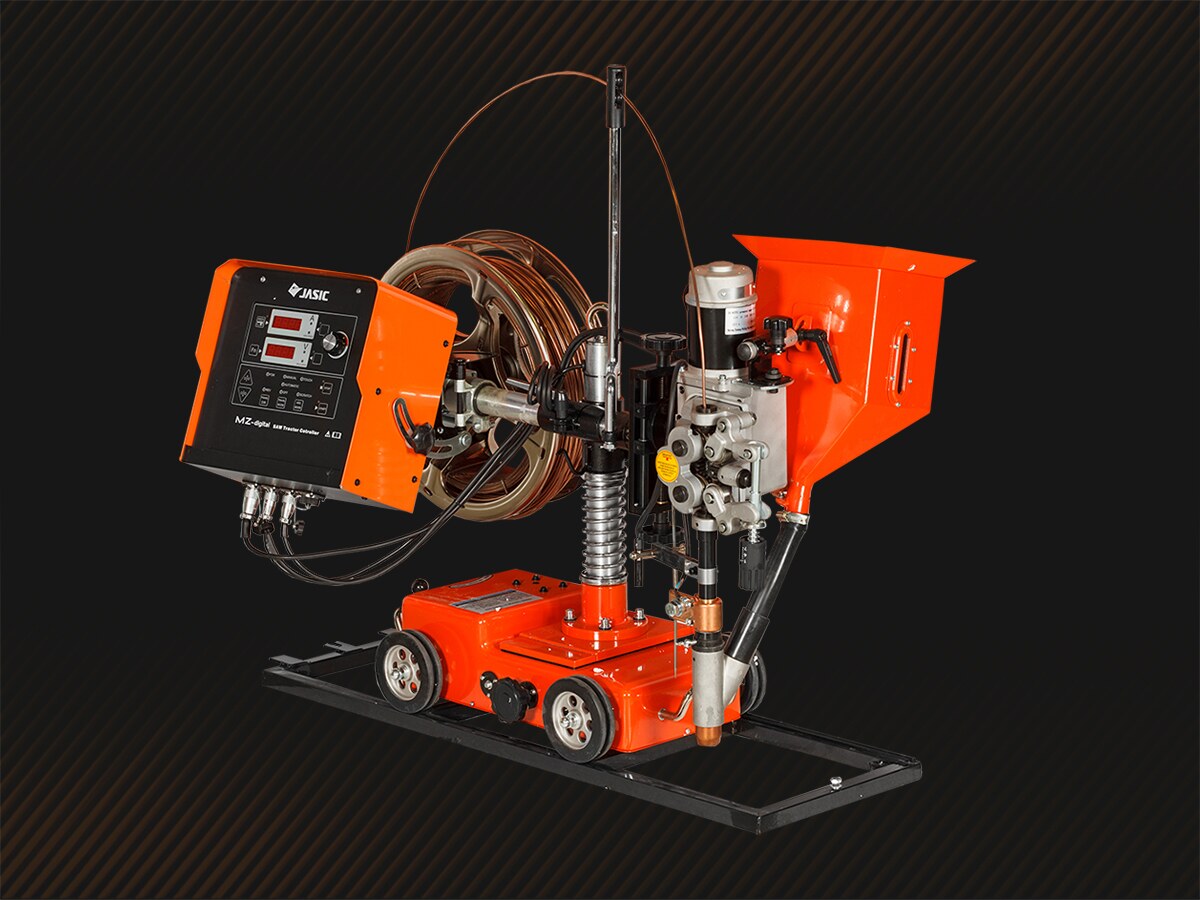

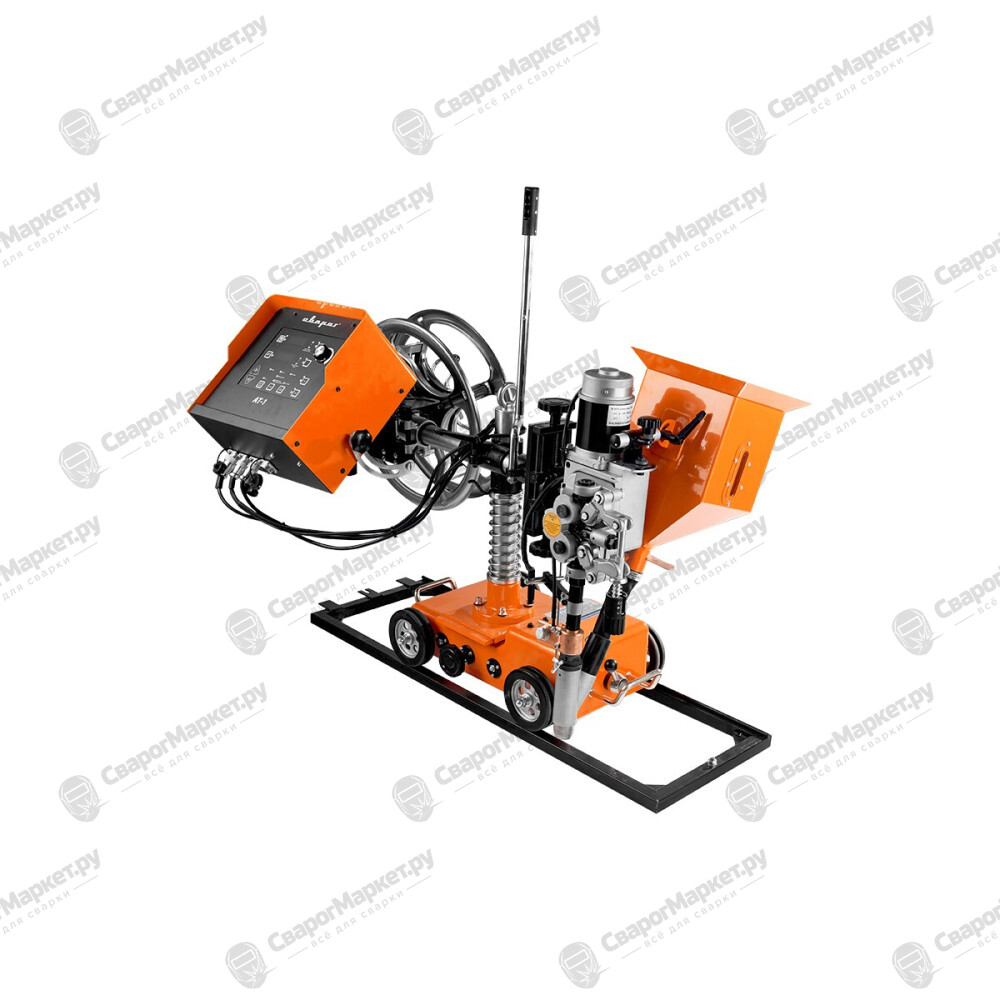

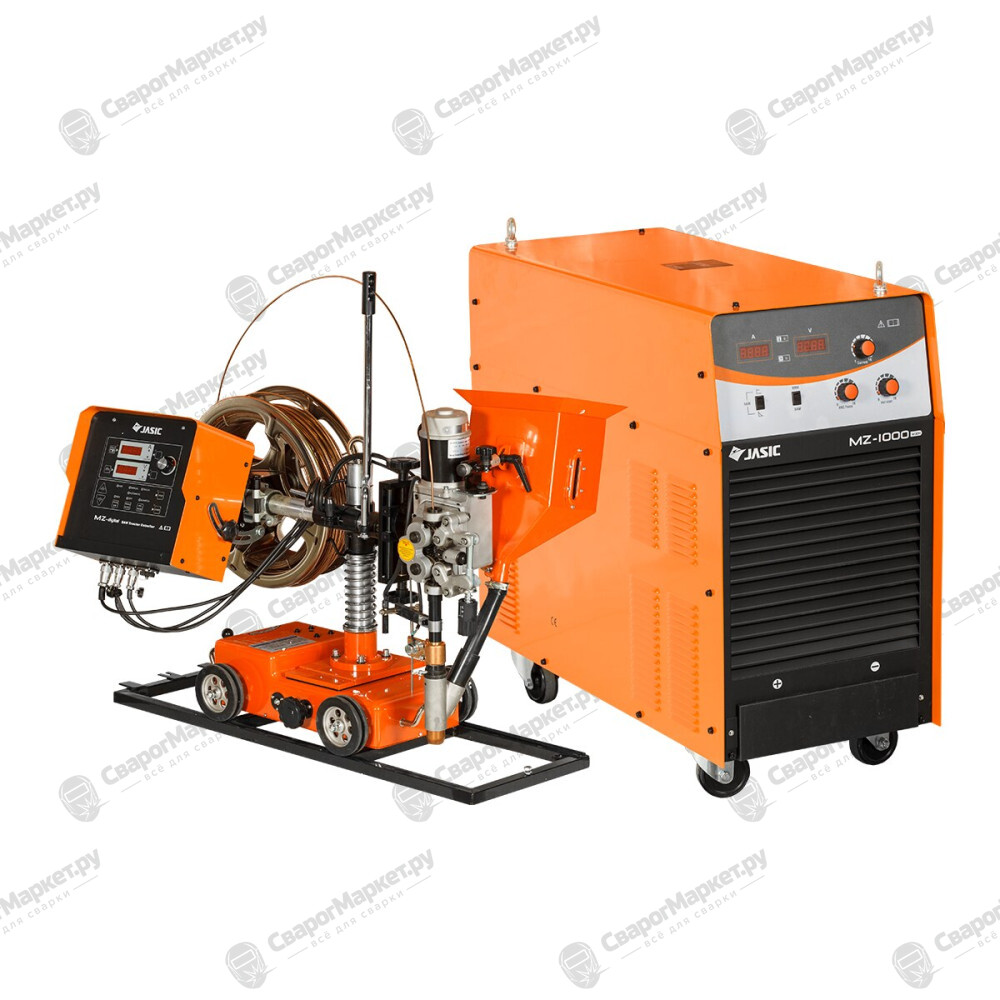

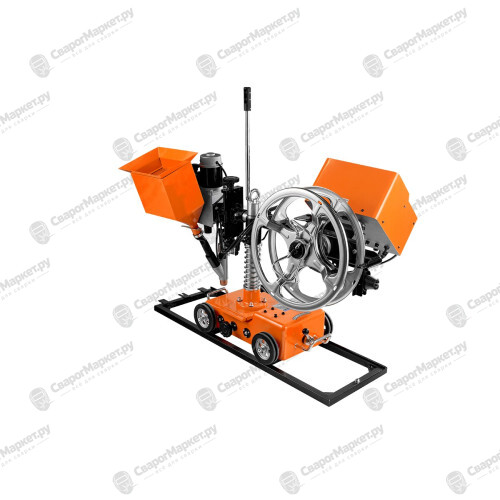

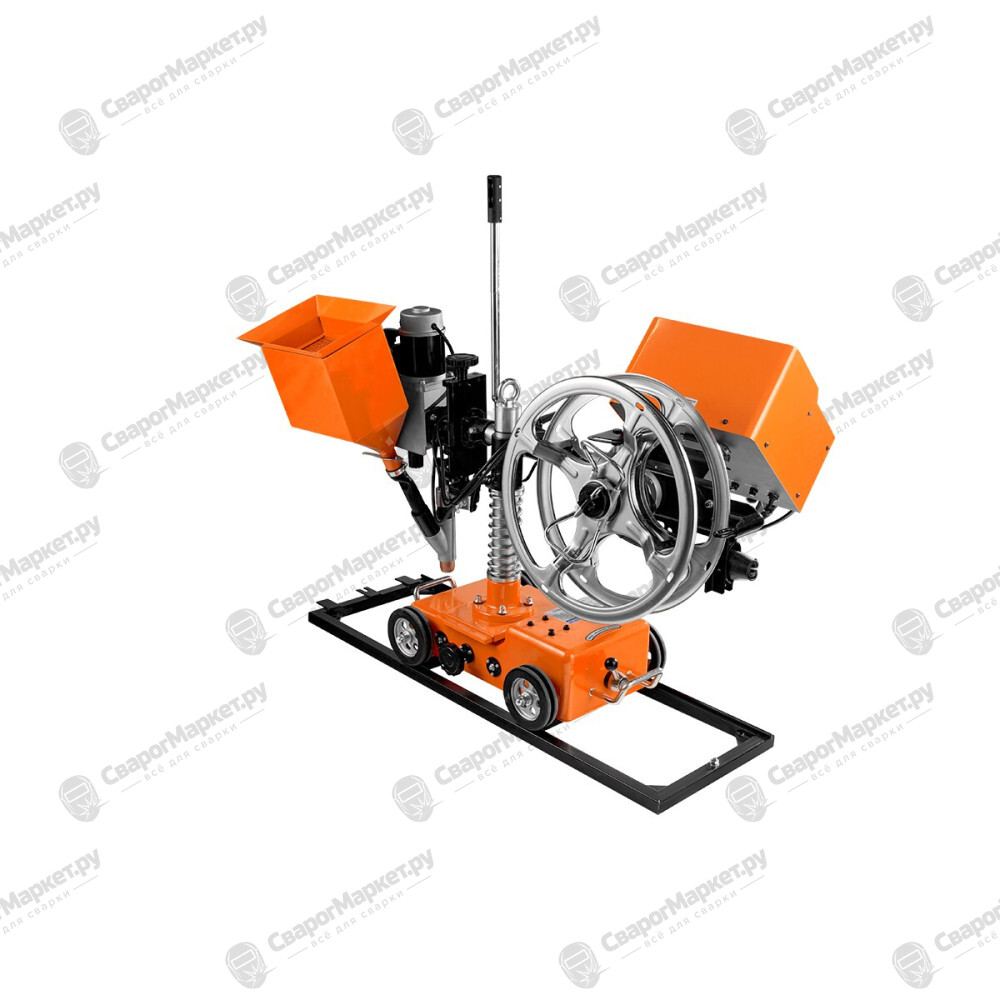

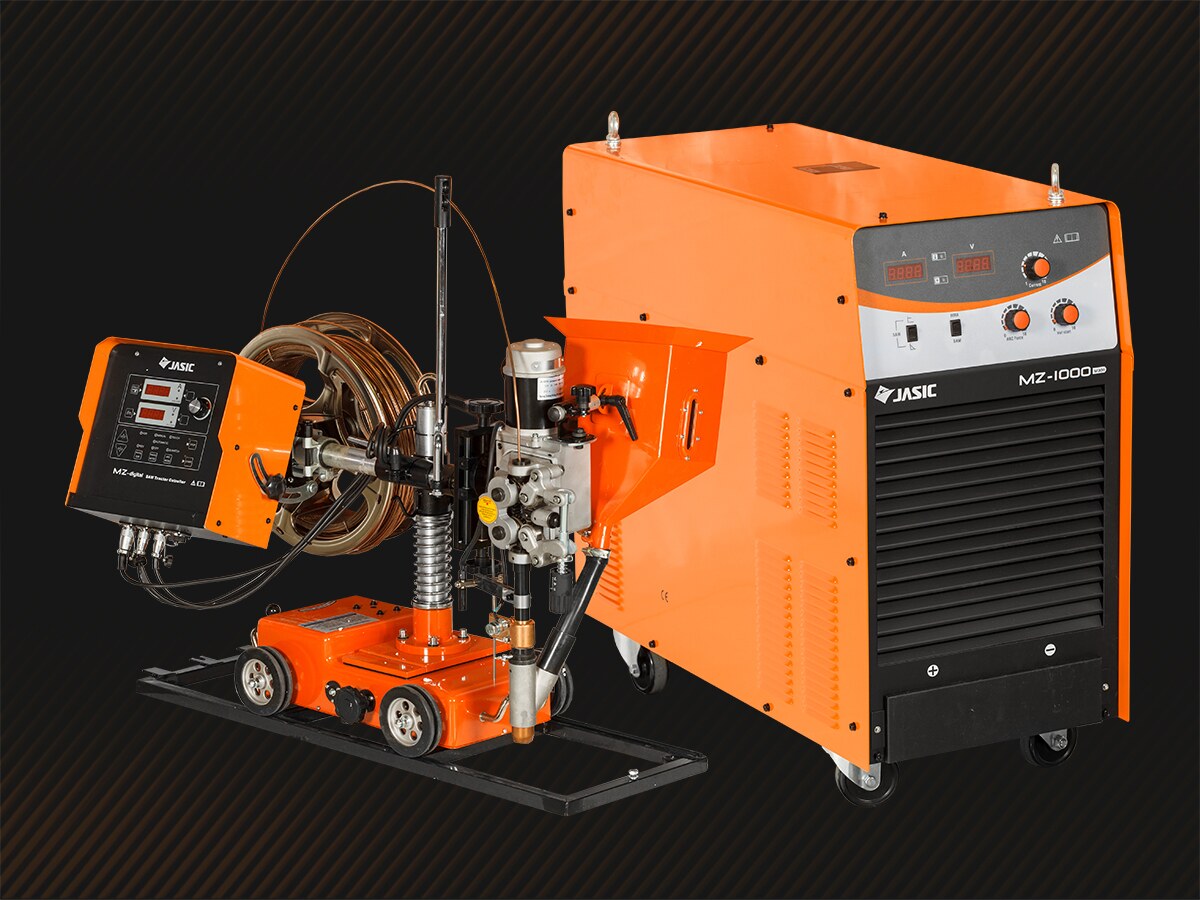

- Оборудование представляет собой мощный инверторный источник питания и передвижную каретку, на которую установлены механизм подачи проволоки, 25-ти килограммовая кассета с проволокой, бункер со сварочным флюсом и блок управления
Качественная автоматизированная сварка
- Сварочный инвертор способен выполнять автоматическую сварку под флюсом внахлест, сваривать тавровые, угловые и стыковые соединения
- Оборудование позволяет сваривать кольцевые швы путем применения дополнительного вращателя, при этом сварочный трактор выступает в роли подвесной головки
Ключевые особенности:
- Функция памяти на 100 сварочных режимов
- Предварительная подача проволоки
- Ручной и автоматический режимы начала движения каретки
- Автоматический режим сварки без движения каретки
- Старт сварки «Протяжкой» и «Касанием» для SAW
- Возможность корректировать погрешность скорости сварки (движения сварочного трактора)
- Плата управления сварочного трактора обработана слоем специального силикона, что позволяет работать в особо запыленных или влажных помещениях

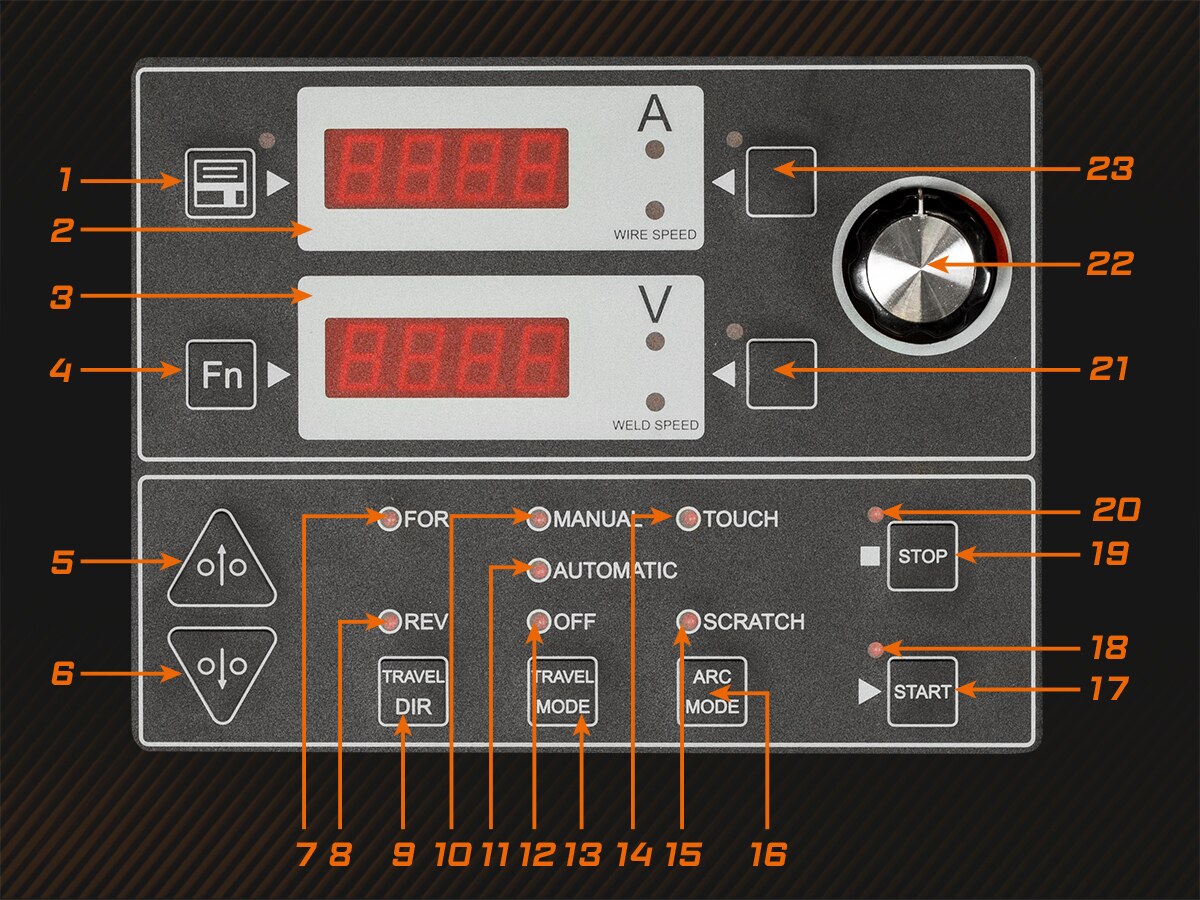

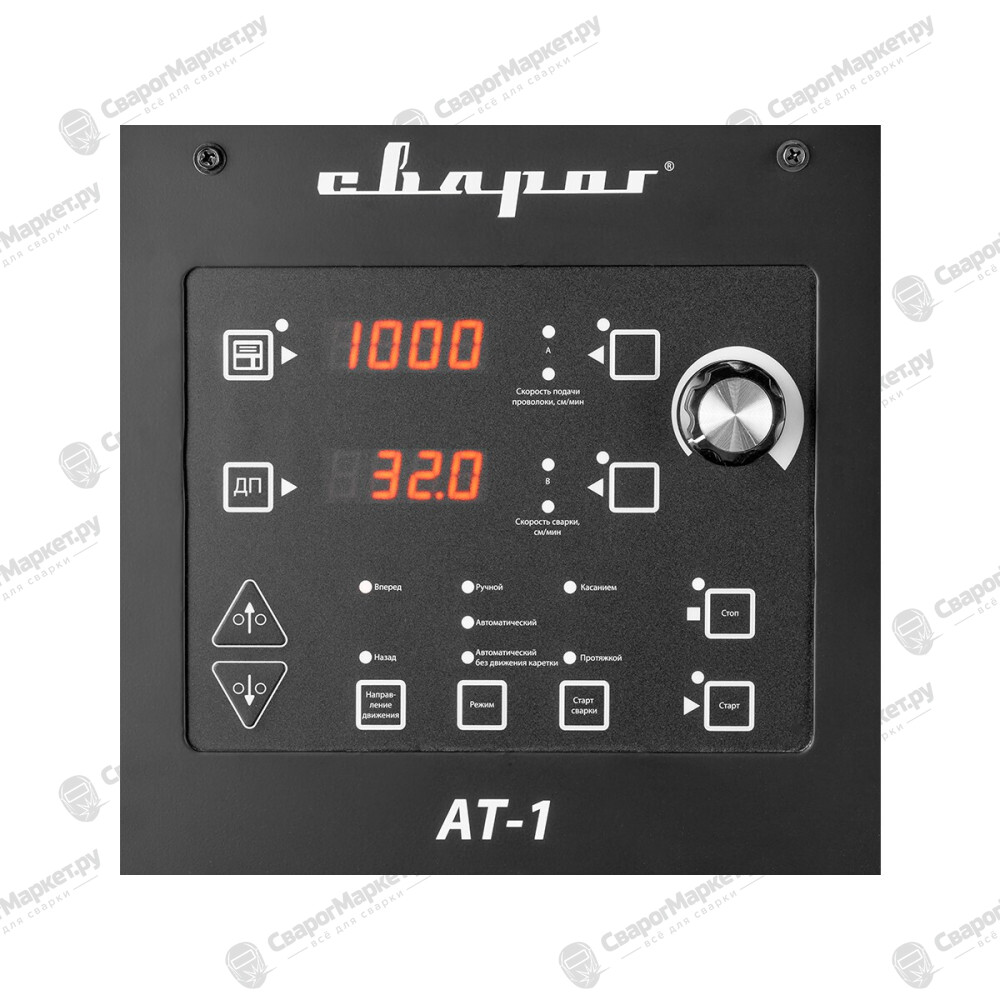

Удобное управление
- Кнопка программирования, используется для выбора программ сварки. Количество программ -100 шт. Запоминание происходит после окончания сварочного процесса
- Индикатор параметров сварки №1
- Индикатор параметров сварки №2
- Кнопка выбора дополнительных параметров сварки: F-DS – регулировка скорости подачи проволоки вперед до сварки; F-DC – регулировка скорости подачи проволоки назад до сварки; F-LO – регулировка скорости подачи проволоки перед сваркой; F-bC – регулировка скорости обратной подачи проволоки после окончания сварочного процесса
- Кнопка включения предварительной подачи проволоки (вверх)
- Кнопка включения предварительной подачи проволоки (вниз)
- Индикатор направления движения трактора (вперед)
- Индикатор направления движения трактора (назад)
- Кнопка переключения направления трактора
- Индикатор ручного режима. Используется для позиционирования трактора относительно изделия и настройки параметров сварки
- Индикатор автоматического режима. При нажатии кнопки «СТАРТ» начинается сварочный процесс
- Индикатор автоматического режима без движения каретки. При нажатии кнопки «СТАРТ» начинается сварочный процесс, но сварочный трактор стоит на месте
- Кнопка переключения режима трактора (ручной, автоматический, автоматический без движения каретки)
- Старт сварки «Касанием». При нажатии кнопки «СТАРТ» сначала подается проволока и напряжение. Трактор начинает движение только тогда, когда начинается сварочный процесс (короткое замыкание сварочной проволоки на деталь)
- Старт сварки «Протяжкой». При нажатии кнопки «СТАРТ» одновременно начинаются подача проволоки, движение тележки и сварка
- Кнопка переключения старта сварки
- Кнопка старта сварки
- Индикатор старта сварки
- Кнопка «СТОП»
- Индикатор остановки сварочного процесса

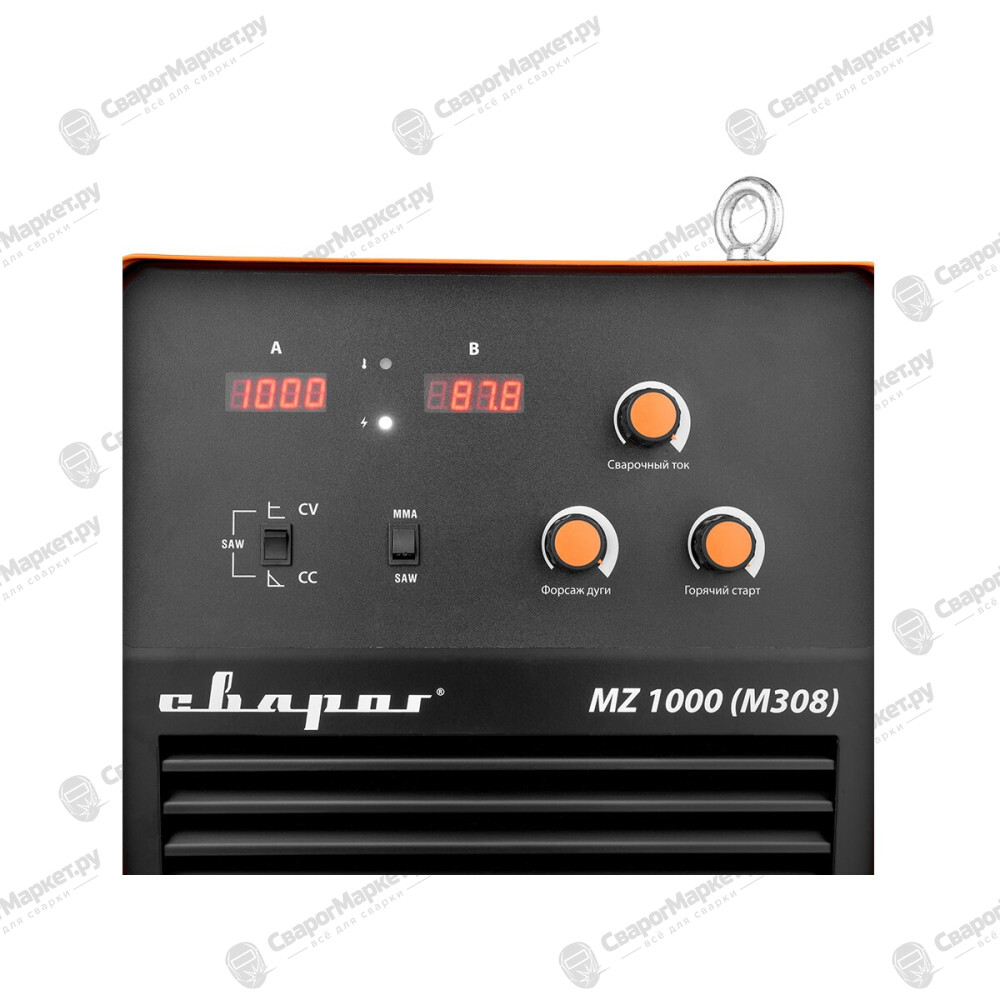

- Кнопка выбора режимов сварки: напряжение, скорость сварки (при выбранном режиме CV или СС на источнике питания)
- Регулятор параметров сварки.
- Кнопка выбора режимов сварки: сила тока, скорость подачи проволоки
| Режимы сварки | |
| Режим сварки SAW DC CV | Да |
| Режим сварки SAW DC CC | Да |
| Режим сварки MMA DC | Да |
| Технические характеристики | |
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Количество фаз | 3 фазы |
| Потребляемый ток, А | 79 |
| Максимальная масса катушки, кг | 20 |
| Потребляемая мощность MMA, кВА | 52 |
| Сварочный ток MMA, А | 100–1000 |
| Напряжение холостого хода MMA, В | 79 |
| Рабочее напряжение MMA, В | 24–44 |
| ПН (40°C), % | 100 |
| Сварочный ток при ПН, 100%, MMA, А | 1000 |
| Диаметр электрода MMA, мм | 1,5–6 |
| Память программ сварки | Нет |
| Количество роликов, шт | 4 |
| Технические характеристики источника | |
| Диапазон сетевого напряжения, В | 320–430 |
| Потребляемая мощность SAW, кВа | 52 |
| Сварочный ток SAW, А | 100–1000 |
| Рабочее напряжение SAW, В | 24–44 |
| Напряжение холостого хода SAW, В | 79 |
| Сварочный ток при ПН, 100%, SAW, А | 1000 |
| Технические характеристики сварочного трактора | |
| Диаметр сварочной проволоки SAW, мм | 2,0; 2,4; 3,0; 3,2; 4,0; 5,0 |
| Емкость барабана проволоки, кг | 30 |
| Объем контейнера флюса, л | 6 |
| Скорость подачи проволоки, см/мин | 30–300 |
| Скорость сварки | 10–150см/ мин; |
| Высота регулировки сварочной головки, мм | 100 |
| Высота регулировки вертикальной колонны, мм | 70 |
| Высота регулировки поперечной балки, мм | 100 |
| Угол поворота поперечной балки вокруг вертикальной колонны, ° | 90 |
| Угол наклона горелки, ° | 45 |
| Внутренний диаметр барабана проволоки, мм | 300 |
| Сварка в лодочку | Нет |
| Съемный пульт управления | Нет |
| Базовые характеристики | |
| Коэффициент мощности | 0,9 |
| КПД, % | 85 |
| Класс изоляции | F |
| Температура эксплуатации, °C | –5…+40 |
| Степень защиты | IP 21 |
| Габаритные размеры источника, мм | 890×400×811 |
| Вес источника, кг | 115 |
| Габаритные размеры трактора, мм | 1030×470×730 |
| Вес трактора, кг | 56 |
| Гарантия, лет | 5 |
| Дополнительные функции SAW | |
| Старт сварки «Протяжкой» | Да |
| Старт сварки «Касанием» | Да |
| Предварительная подача проволоки | Да |
| Автоматический режим сварки без движения каретки | Да |
| Функция «Определение контакта массы» | Да |
| Функция «Заварка кратера» | Нет |
| Функция «Плавный старт» | Да |
| Дополнительные функции MMA | |
| Antistick | Нет |
| Регулируемый Hot Start | Да |
| Регулируемый ток Hot Start | Да |
| Воздушно-дуговая строжка | Да |
| Регулируемый ARC Force | Да |
| Конструктивные решения | |
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT модули |
| Тип управления | Процессорное цифровое |
| Разъем для подключения к станкам ЧПУ | Нет |
| Меню пользователя | Нет |

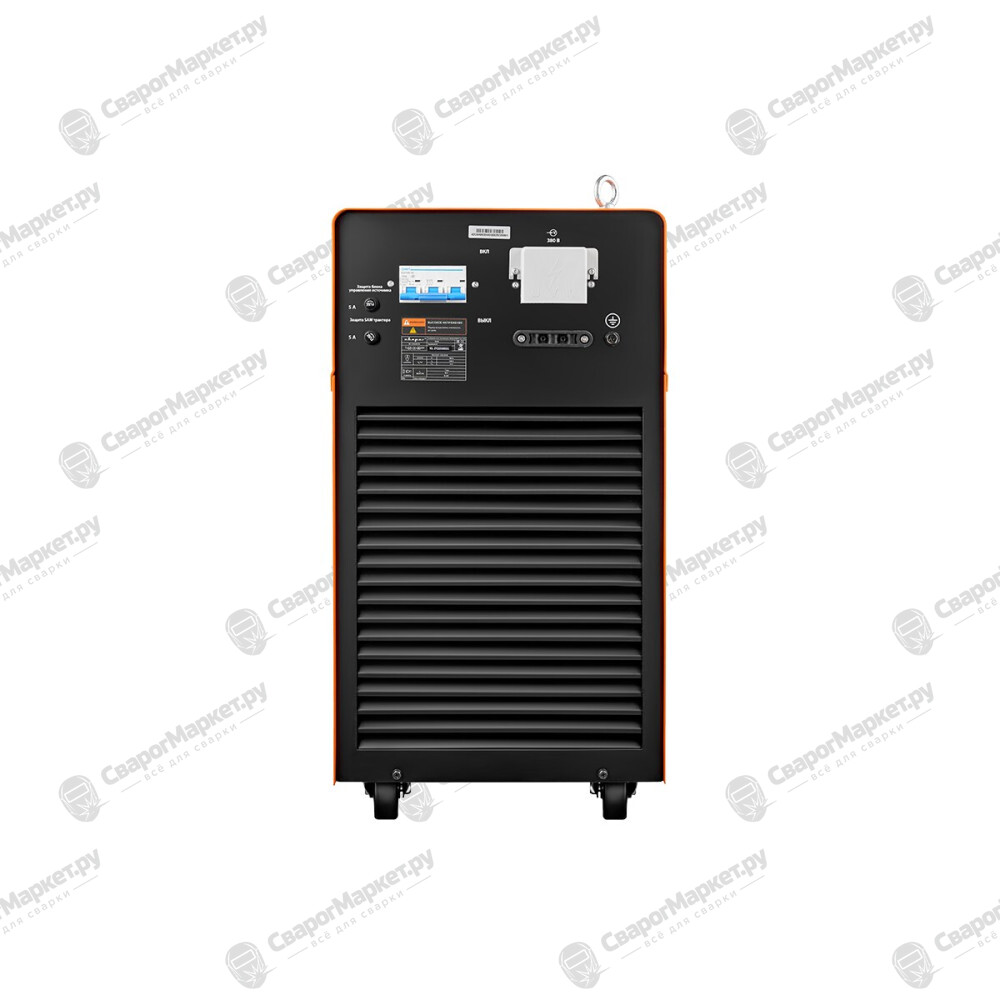

| Панельные соединения | |
| Силовые выходы | Шина под болт М10 |
| Разъем управления | 10 pin |

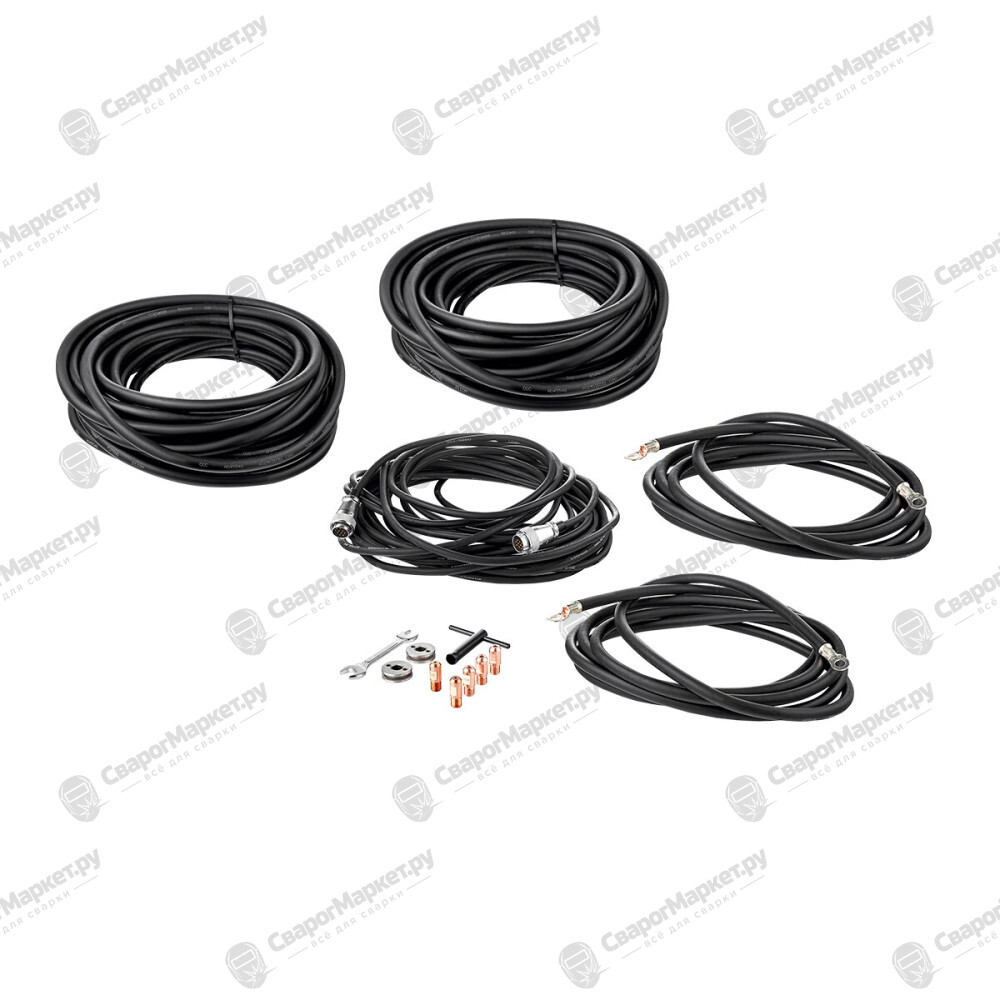

- Инверторный сварочный аппарат – 1 шт.
- Сварочный трактор – 1 шт.
- Кабель управления 15 м – 1 шт.
- Сварочный кабель 15 м – 2 шт.
- Сварочный кабель 5 м – 2 шт.
- Комплект сменных роликов – 2 шт.
- Комплект установленных роликов, 3-4 мм – 1 шт.
- Рельса, 1 м – 2 шт.
- Наконечники сварочные – 5 шт.
- Ключ рожковый – 1 шт.
- Ключ торцевой – 1 шт.
- Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Руководство по эксплуатации STANDART MZ 1000, MZ 1250 — РЭ к аппаратам (PDF, 2,3 МБ)
