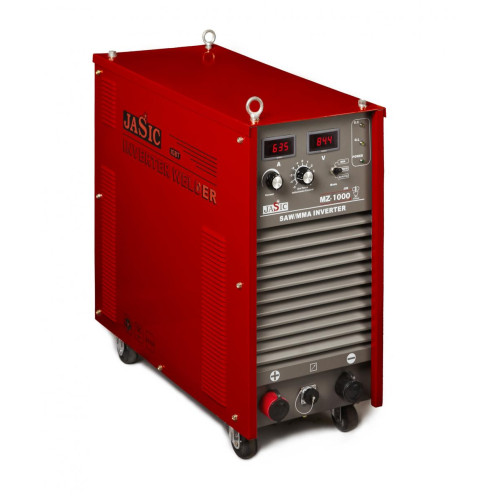

Сварог MZ 1000 (J58)
- Артикул:
- 86903
Сварог MZ 1000 (J58) – это аппарат для автоматической сварки под слоем флюса, отличающийся высокой производительностью и эффективностью в работе. Им можно осуществлять сварку продолжительных швов длиной от нескольких метров и толщиной кромок до 3 см за один проход, при этом швы могут быть как прямолинейными, так и за один проход. Сварка осуществляется методом стык в стык с разделкой кромок или без их разделки, угловых швов наклонных электродом, а также нахлесточным швом; при этом используется стальная электродная проволока.
Аппарат для автоматической сварки Сварог MZ 1000 (J58) состоит из следующих частей:
- Инверторный источник питания;
- Передвижная каретка (трактор);
- Механизм подачи проволоки - установлен на передвижной каретке;
- Кассета с проволокой (30 кг);
- Бункер со сварочным флюсом;
- Блок управления автоматом.
Автоматическая сварка под слоем флюса – это высокопроизводительный способ сварки, который применяется для быстрой и качественной сварки за один проход продолжительных швов длиной от нескольких метров и толщиной свариваемых кромок до 30 мм.
Сварка под флюсом ведется в режиме, где автоматизированы все процессы, включая возбуждение и поддержание горения дуги, подачу проволоки для сварки, перемещение проволоки с заданной скоростью по свариваемым кромкам, защиту дуги и сварочной ванны от воздействия воздуха, прекращение сварки и заварку кратера в конце шва.
Работа на данном сварочном аппарате позволяет обеспечить идеально ровный и гладкий шов за счет равномерной подачи проволоки и сохранения непрерывной скорости сварки. Устройство позволяет добиться значения сварочных токов до 1000 А - это обеспечивает глубокий провар швов, а сварка под слоем расплавленного флюса не дает проникнуть в зону работ пузырькам воздуха, что является гарантией отсутствия пор и других дефектов.
Имеется возможность использовать аппарат для воздушно-дуговой сварки угольным электродом или для ручной дуговой сварки.
Оборудование для подключения: сварочный трактор, обратный кабель, электродержатель.
Срок гарантийного обслуживания аппарата составляет 2 года.
| Режимы сварки | |
| Режим воздушно-дуговой строжки | Да |
| Технические характеристики сварочного трактора | |
| Скорость сварки | 15–72 м/ч |
| Базовые характеристики | |
| Коэффициент мощности | 0,9 |
| Класс изоляции | F |
| Степень защиты | IP 21 |
| Характеристики | |
| Тип оборудования | Аппарат автоматизированной сварки |
| Серия | Standart |
| Типы сварки | SAW |
| Сварка SAW | Да |
| Сварочный ток | 1000 А |
| Сварочный ток MMA (диапазон) | 100–1000 А |
| Сварочный ток MMA (макс.) | 1000 А |
| Сварочный ток SAW (диапазон) | 100–1000 А |
| Сварочный ток SAW (макс.) | 1000 А |
| Потребляемый ток | 79 А |
| Бак для флюса | 6 л |
| Диаметр барабана проволоки (внутренний) | 300 мм |
| Диаметр электрода MMA | 1.5–5.0 мм |
| Диаметр электрода MMA (макс.) | 5.0 мм |
| Диаметр проволоки | 3.0, 5.0 мм |
| Катушка проволоки (емкость) | 30 кг |
| Количество роликов | 4 |
| КПД | 85% |
| Мощность потребляемая | 52 кВA |
| Напряжение входное | 325–435 В |
| Напряжение входное (мин.) | 325 В |
| Напряжение рабочее (диапазон) | 22–44 В |
| Напряжение холостого хода MMA | 83 В |
| Напряжение холостого хода SAW | 83 В |
| Скорость подачи проволоки | 0.6–6.0 м/мин |
| Угол поворота поперечной балки вокруг вертикальной колонны | ±90° |
| Частота питающей сети | 50/60 Гц |
| Регулировка высоты сварочной головки | ±100 мм |
| Регулировка наклона горелки | ±45° |
| Регулировка расстояния вертикальной колонны | ±70 мм |
| Регулировка расстояния поперечной балки | ±100 мм |
| Режим CC/CV | Да |
| Функция «Старт протяжкой» | Да |
| Гарантия | 2 года |
| Вес | 103.00 / 56.00 кг |
| Габаритные размеры | 865x450x820 / 1030x470x730 мм |

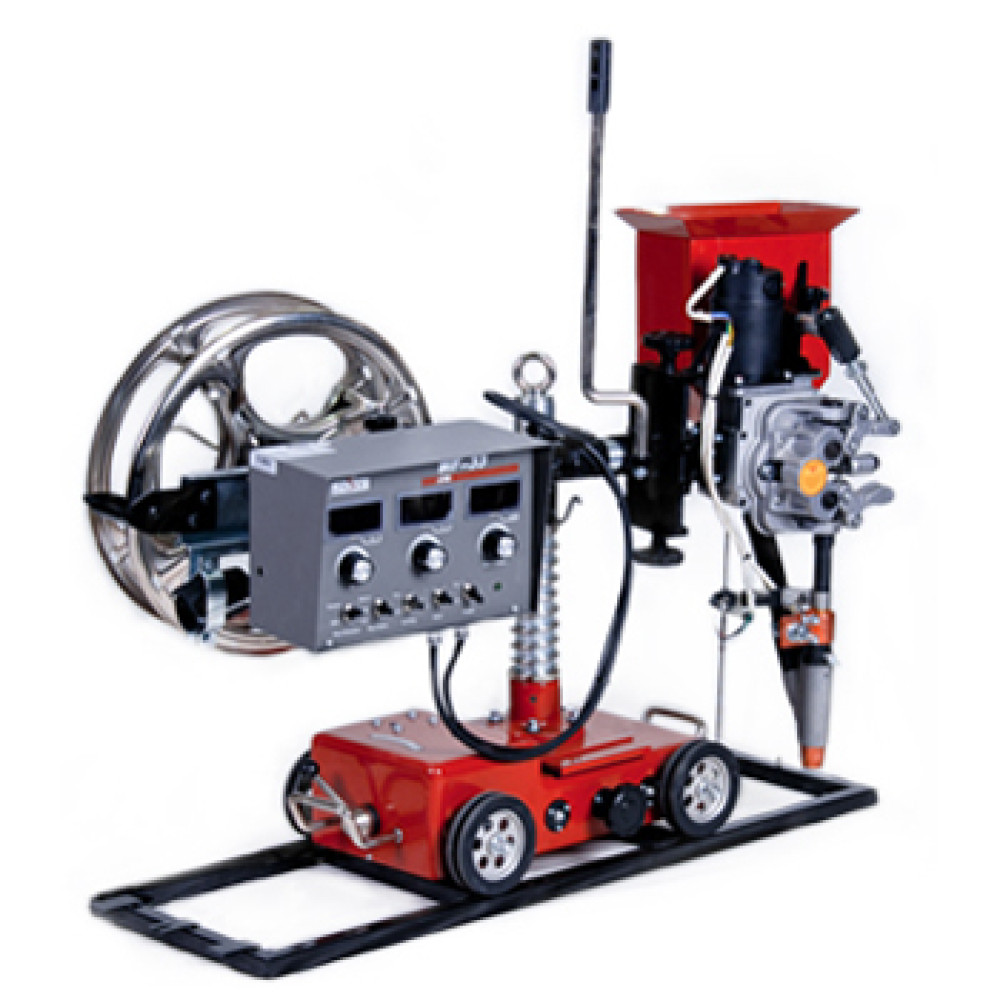

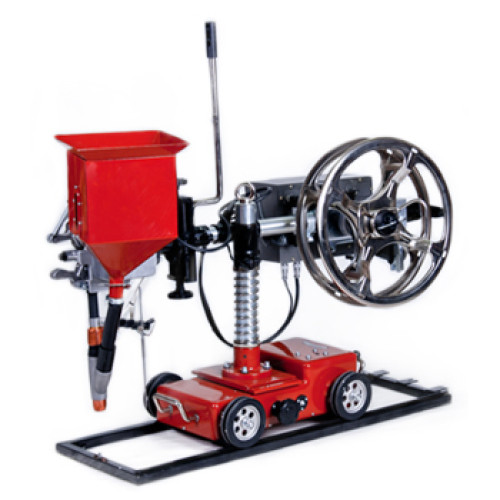

- Сварочный трактор WF-33;
- Источник Сварог MZ 1000 (J58);
- Кабель управления, 15 метров;
- Сварочный кабель 1×70 мм², 5 метров;
- Сварочный кабель 1×70 мм², 15 метров;
- Наконечник сварочный медный (5 шт.);
- Ключ рожковый;
- Ролики сменные 2-2,8 / 1,6-1,6 / 3-4;
- Ключ шестигранный;
- Рельса (2 шт.).
- Инструкция (PDF, 2 МБ)
- Описание (PDF, 948 КБ)
- Паспорт (PDF, 586 КБ)
