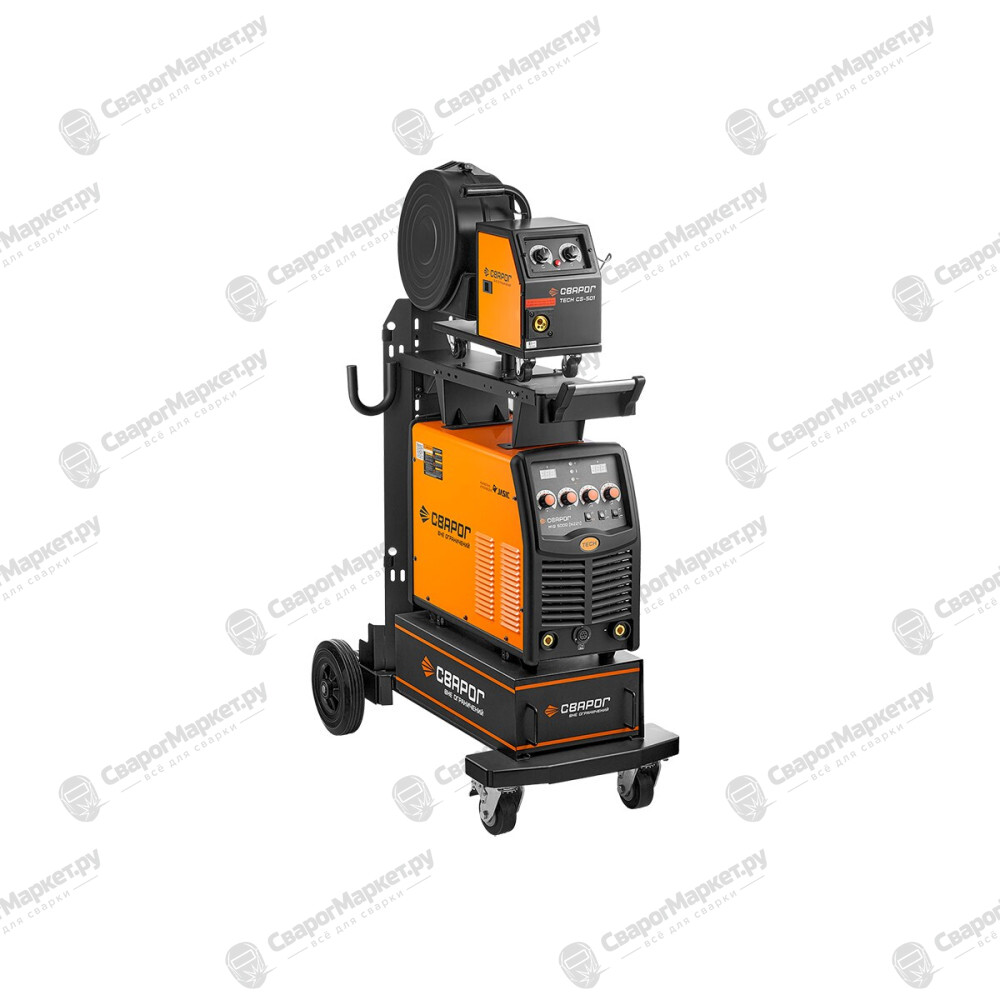

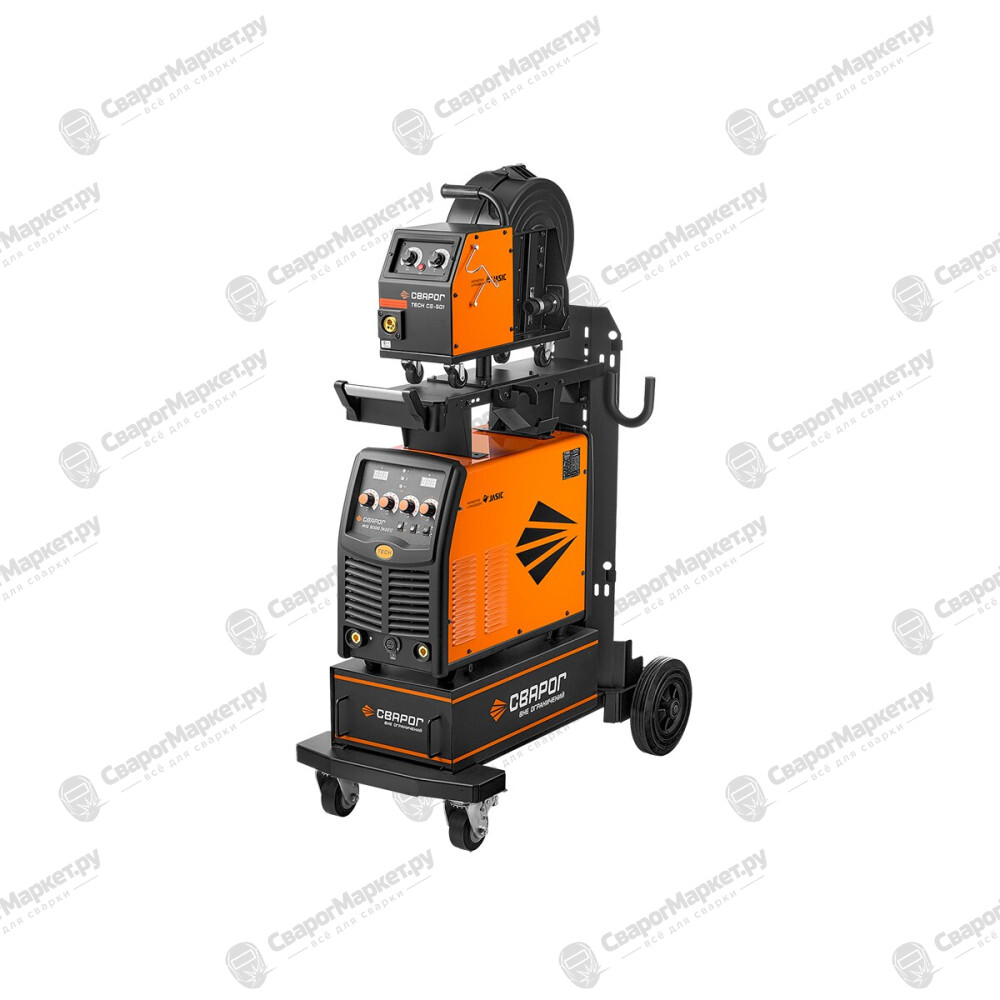

Сварочный полуавтомат Сварог TECH MIG 5000 (N221) (НГ/НК)
- Артикул:
- 102467
- Екатеринбург: в наличии
- Москва: есть, срок поставки 5 рабочих дней
- Санкт-Петербург: есть, срок поставки 7 рабочих дней
- Ростов-на-Дону: есть, срок поставки 10 рабочих дней

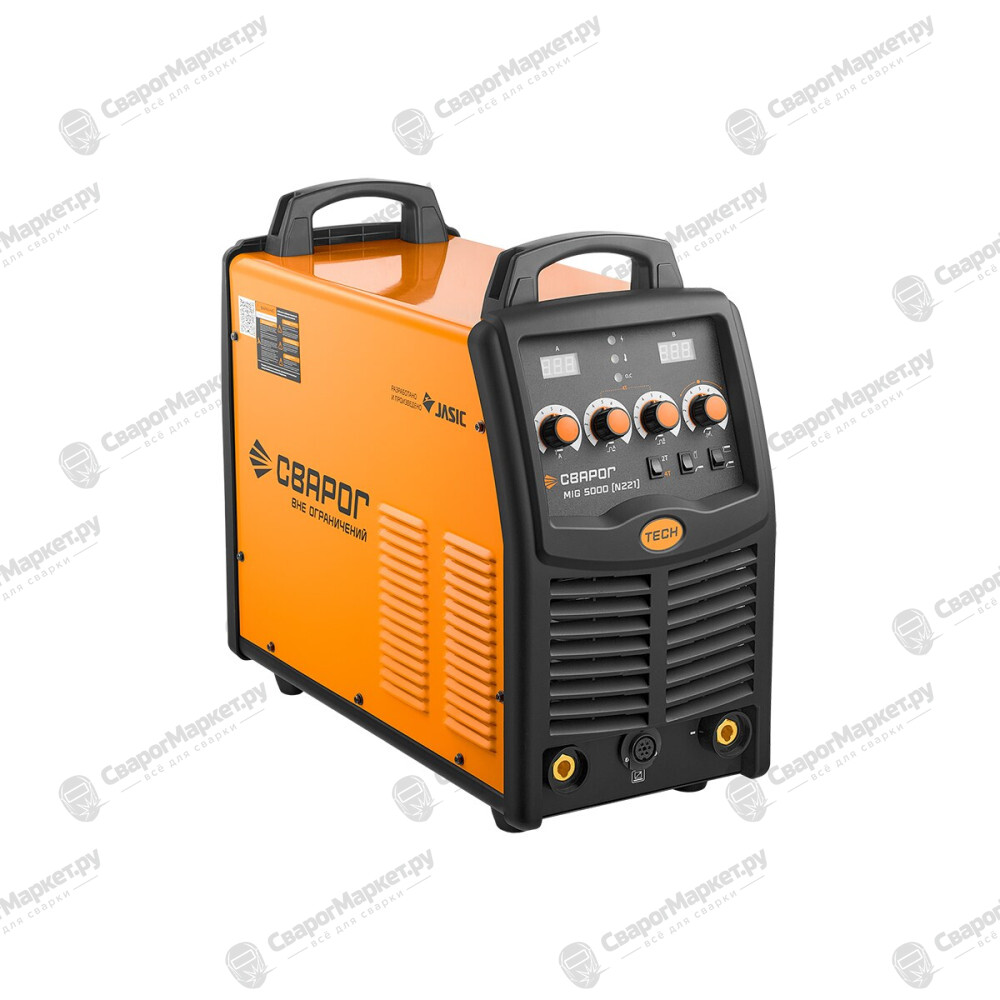

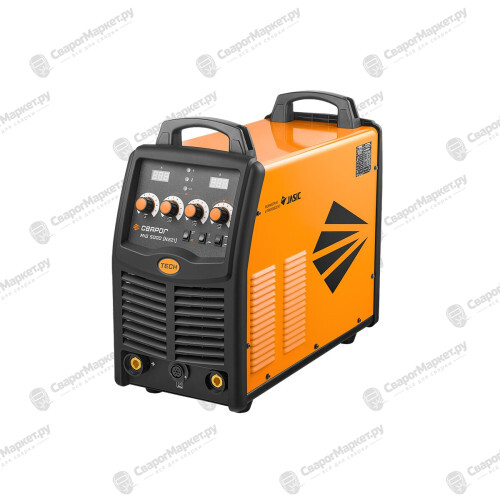

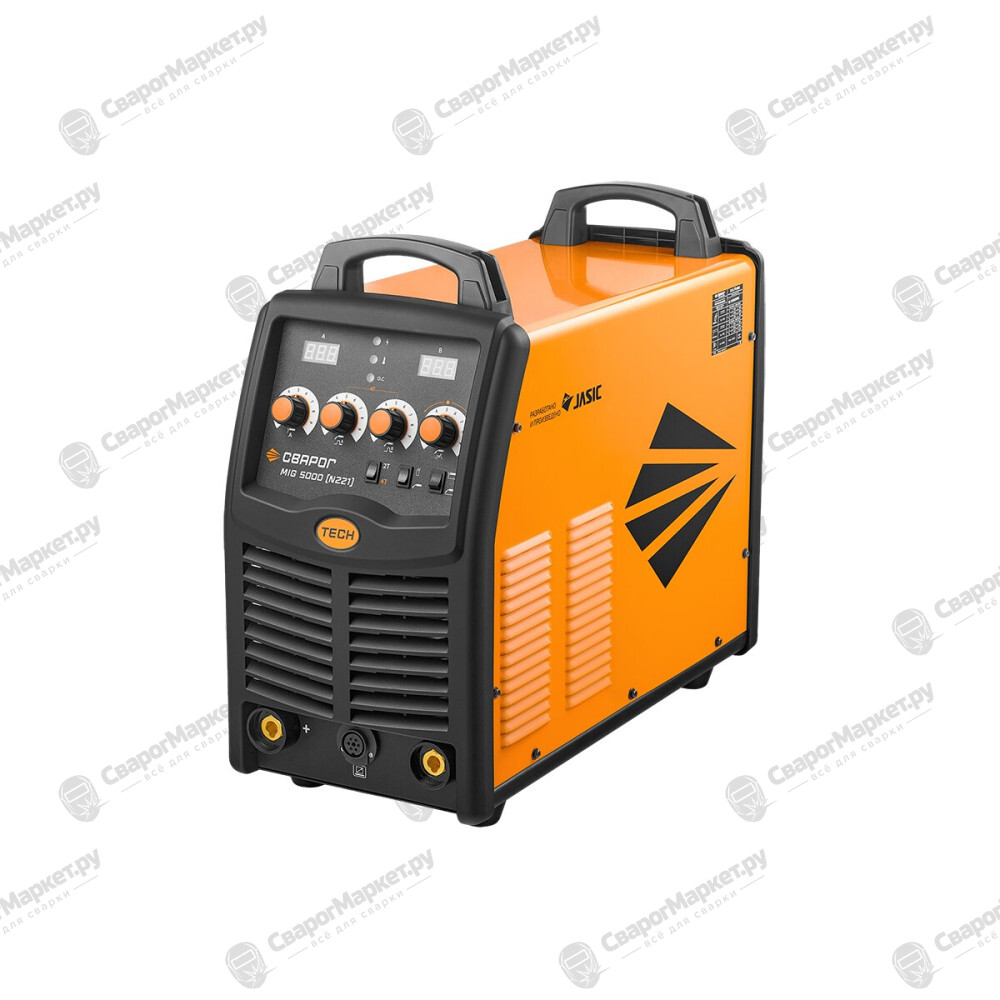

TECH MIG 5000 (N221) — промышленный инверторный сварочный аппарат с выносным механизмом подачи проволоки, предназначенный для полуавтоматической сварки в среде защитных газов и газовых смесей MIG/MAG, сварки порошковой проволокой FCAW и ручной дуговой сварки покрытым электродом MMA.
Аппарат разработан для интенсивной эксплуатации на производстве, строительных площадках, в металлообработке, машиностроении, судоремонте и других отраслях, где требуется стабильная дуга, высокий сварочный ток и надежная работа оборудования в сложных условиях.
Важно: сварочная горелка и кабели удлинения в комплект поставки не входят и приобретаются отдельно из представленного ассортимента.
Сертификат НАКС предоставляется за дополнительную плату.
Эталон надежности и простоты настройки
TECH MIG 5000 (N221) спроектирован с приоритетом надежности и ремонтопригодности. В конструкции отсутствуют сложные процессоры и микроконтроллеры, что повышает устойчивость аппарата к электромагнитным помехам и позволяет использовать его рядом с энергоемким оборудованием: прессами, кранами, крупными станками и другой промышленной техникой.
Для диагностики и обслуживания не требуется специальное программное обеспечение или высококвалифицированный персонал. Это упрощает эксплуатацию аппарата на производстве и снижает требования к сервисному обслуживанию.
Основные преимущества
- Максимальный сварочный ток — 500 А.
- ПН 60% при 40 °C на максимальном токе.
- ПН 100% на токе 380 А для продолжительной работы без остановок.
- Стабильная работа при просадках сети от 320 до 430 В.
- Эксплуатация при температуре до –30 °C.
- Поддержка режимов MIG/MAG, FCAW и MMA.
- Выносной механизм подачи проволоки с возможностью работы на удалении от источника.
- Регулировка индуктивности для настройки характера дуги и снижения разбрызгивания.
- Режимы работы горелки 2T / 4T.
- Функция дожигания проволоки.
- Тестовая продувка газом для настройки расхода при замене баллона.
- Заварка кратера в режиме 4T для качественного завершения сварочного шва.

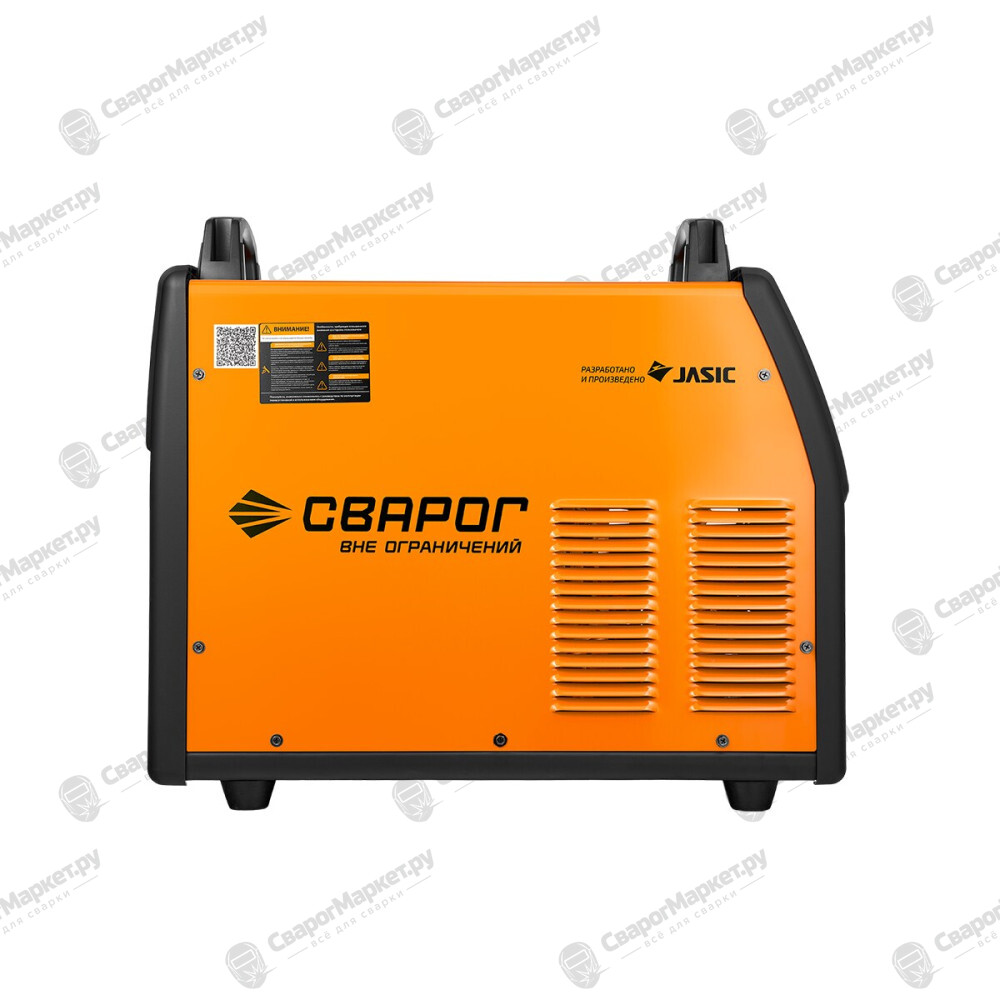

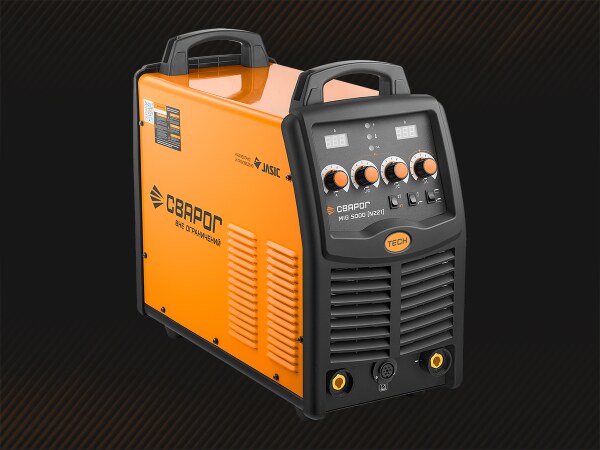

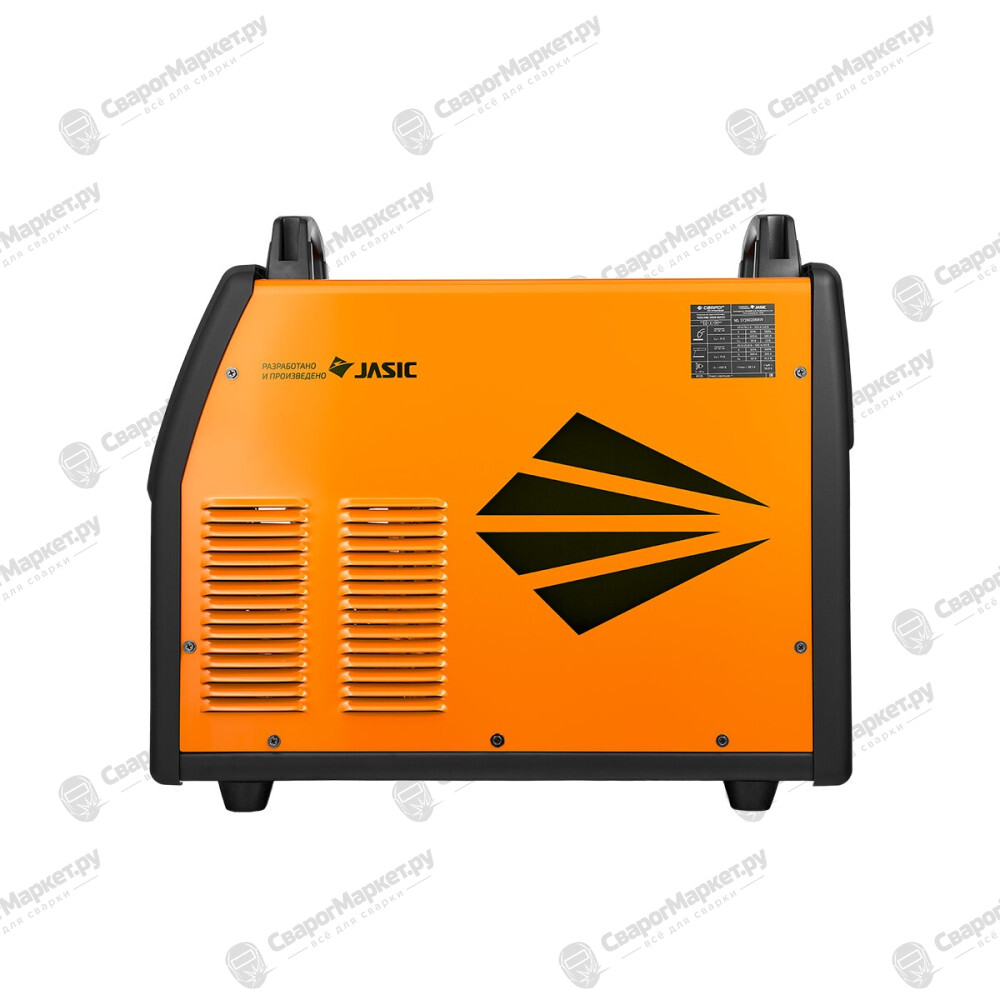

Конструктивные особенности
Корпус аппарата выполнен из металла и рассчитан на эксплуатацию в тяжелых производственных условиях. Увеличенные латунные силовые разъемы обеспечивают надежный контакт без перегрева, а эффективная система вентиляции с туннельным обдувом силовых радиаторов помогает поддерживать стабильную работу даже при высоких нагрузках.

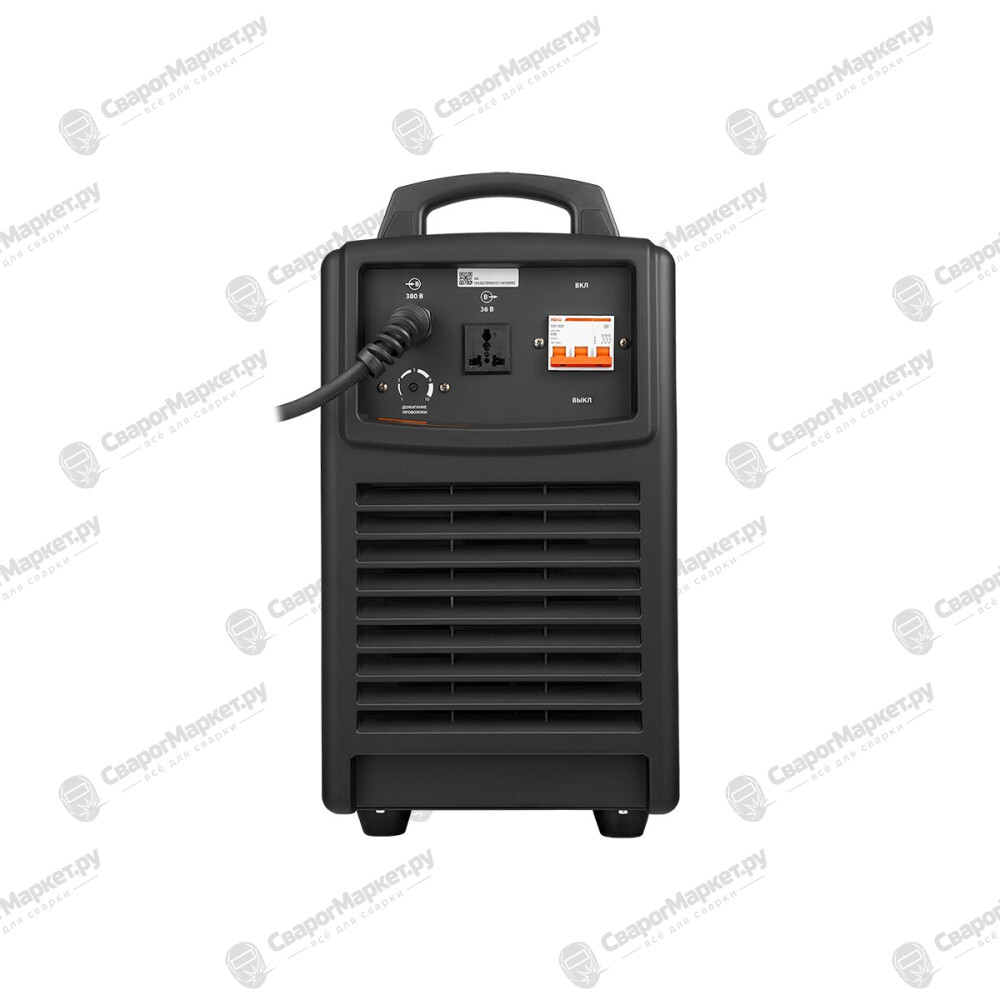

Аппарат оснащен защитой от перегрева и перегрузки по току. Для подключения подогревателя газа предусмотрена розетка 36 В. Увеличенный дроссель способствует более стабильным сварочным параметрам, снижает разбрызгивание металла и помогает повысить качество сварного шва.
Сварочные возможности
TECH MIG 5000 (N221) подходит для работы с широким спектром материалов и толщин.
В режиме MIG/MAG:
- углеродистая сталь — от 0,8 до 10 мм*;
- нержавеющая сталь — от 0,5 до 10 мм*;
- алюминий и его сплавы — от 2 до 10 мм*.
В режиме MMA:
- сварка металла толщиной до 5 мм*.
* За один проход с зазором. При сварке с разделкой кромок или с двух сторон допустимая толщина может быть увеличена.
Поддерживаемые сварочные материалы
Аппарат рассчитан на работу с наиболее востребованными сварочными материалами:
- омедненная сварочная проволока СВ-08, СВ-08Г2С, ER70S-6, CHW-50C6SM и аналоги диаметром 0,8 / 1,0 / 1,2 / 1,6 мм;
- алюминиевая проволока ER4043, ER5356 диаметром 1,0 / 1,2 / 1,6 мм;
- нержавеющая проволока ER308, ER316 диаметром 0,8 / 1,0 / 1,2 / 1,6 мм;
- электроды АНО-4, МР-3, АНО-6, ОК 46, ОЗС-12, УОНИИ-13/55, ЦТ-15, ЦЛ-11, ЦЛ-15, ОЗЛ-6, ОЗА-1, ОЗА-2, ОЗЛ-8 и другие диаметром 2,0 / 3,0 / 3,2 / 4,0 / 5,0 мм.

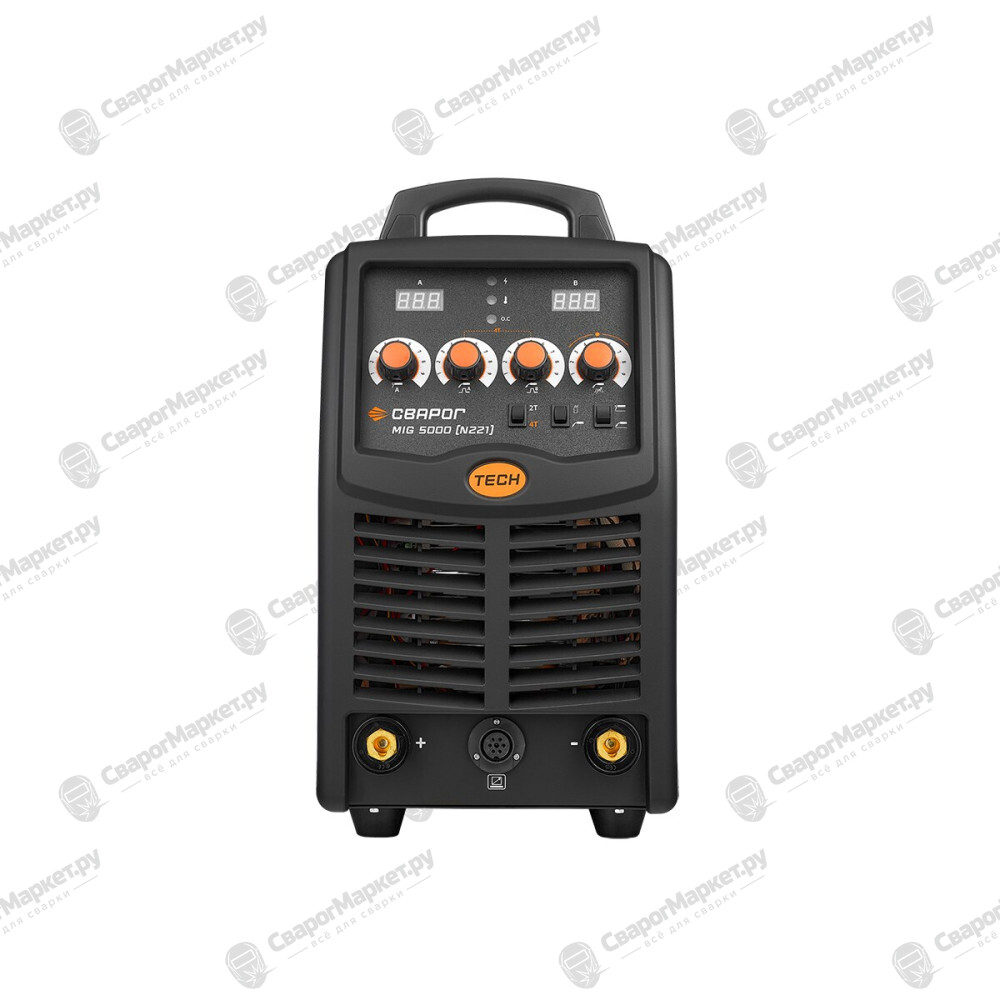

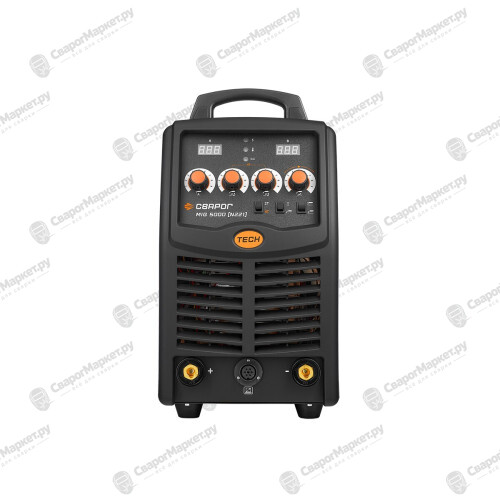

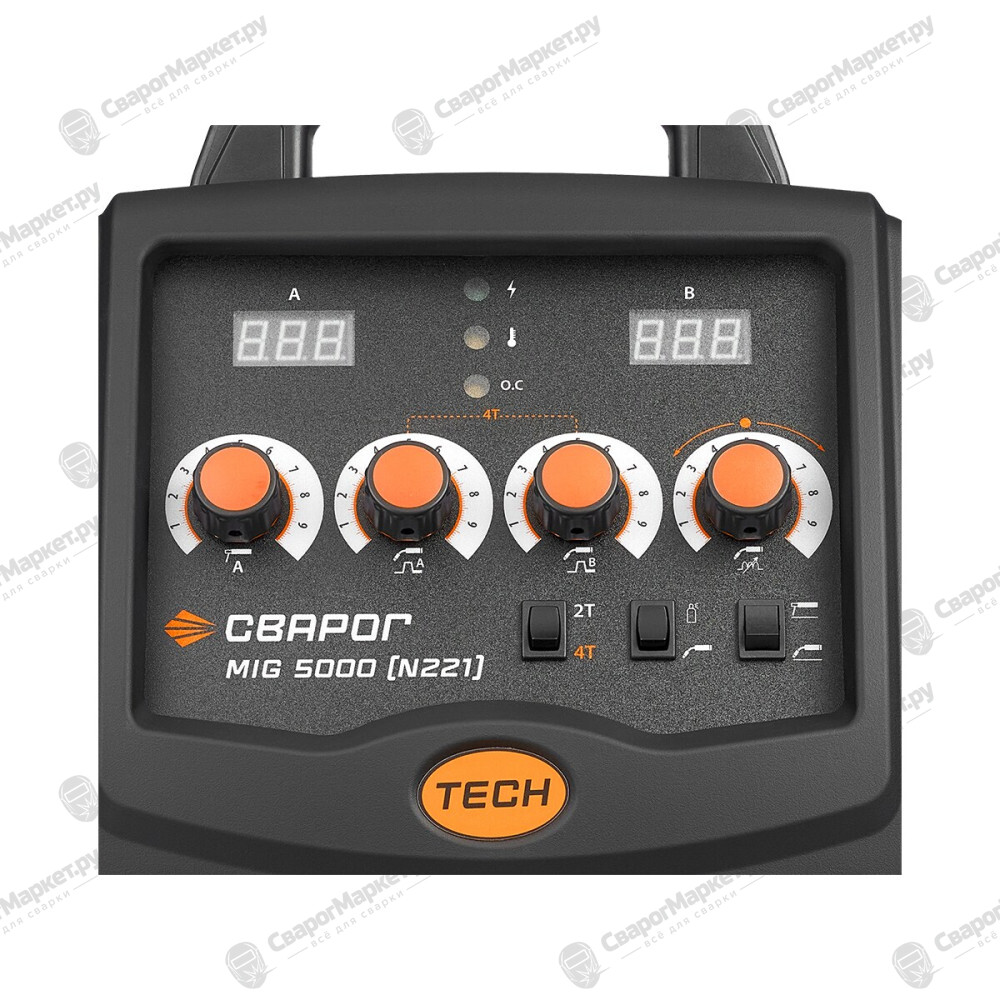

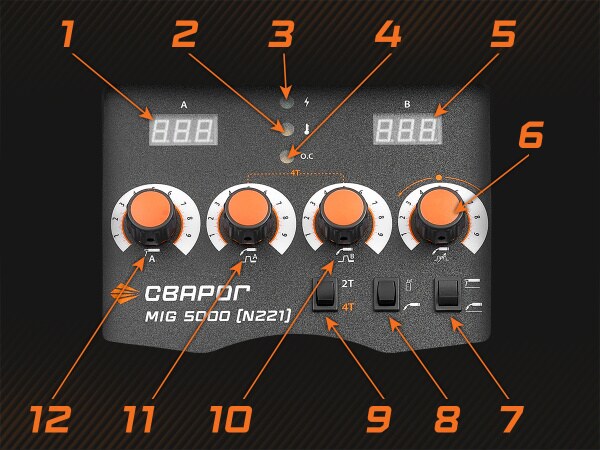

Удобная система управления
- Индикатор сварочного тока.
- Индикатор защиты от перегрузки по току.
- Индикатор перегрева.
- Индикатор питающей сети.
- Индикатор напряжения на дуге.
- Регулятор индуктивности.
- Тумблер переключения режимов сварки MIG/MAG/ММА.
- Тумблер: Продувка газом перед сваркой. Рабочий режим MIG/MAG.
- Тумблер переключения режимов сварочной горелки 2Т/4Т.
- Регулятор напряжения заварки кратера MIG/MAG.
- Регулятор сварочного тока заварки кратера MIG/MAG.
- Регулятор сварочного тока в режиме ММА.

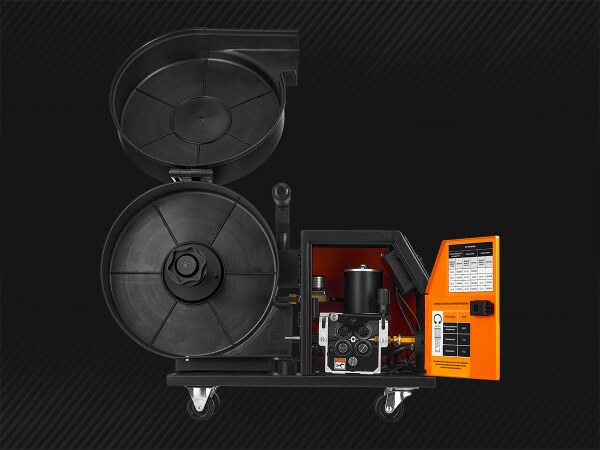

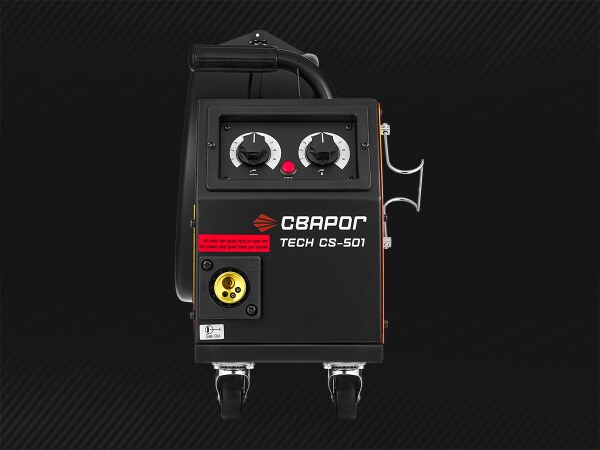

Выносной механизм подачи проволоки
TECH MIG 5000 (N221) комплектуется выносным устройством подачи TECH CS-501. Четырехроликовый стальной механизм обеспечивает стабильную подачу проволоки диаметром от 0,8 до 1,6 мм, в том числе при работе с катушками до 20 кг типов D300 и D200.
Пластиковый кейс защищает катушку от пыли и загрязнений. Стандартный евроразъем обеспечивает совместимость с MIG-горелками различной мощности и длины. Для удобства эксплуатации на корпусе предусмотрен кронштейн для крепления сварочной горелки. Внутри корпуса механизма размещены таблички с артикулами роликов и рекомендациями по усилию зажатия сварочной проволоки, что упрощает настройку и обслуживание.
Механизм подачи сварочной проволоки
- Регулятор подачи сварочной проволоки.
- Кнопка холостого прогона сварочной проволоки.
- Регулятор напряжения.

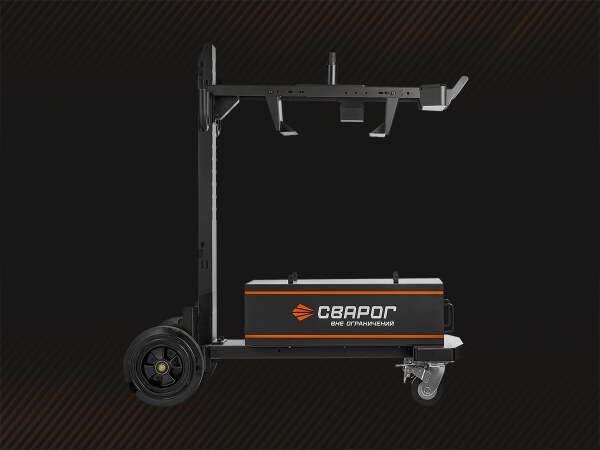

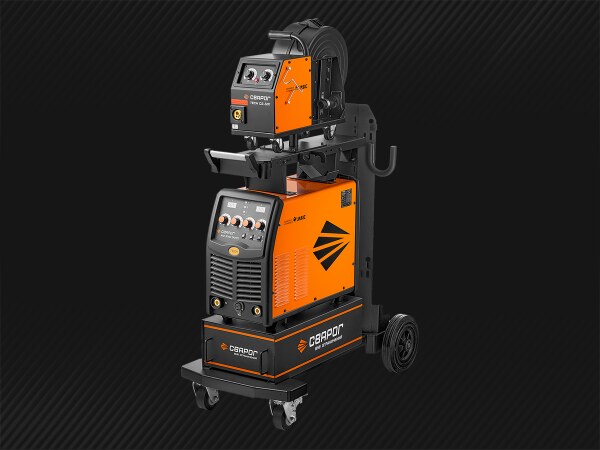

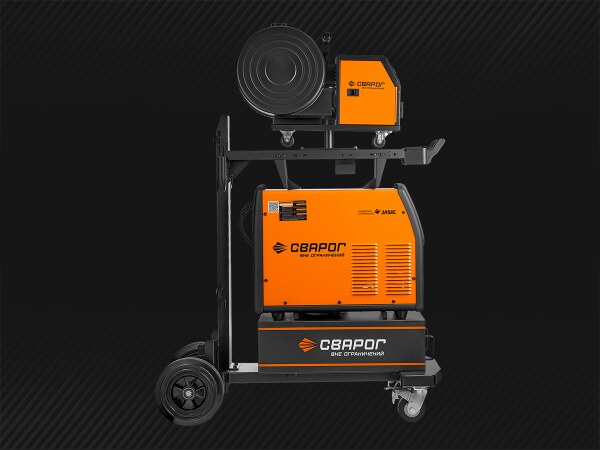

Тележка TR-500
В комплект входит транспортная тележка TR-500, рассчитанная на максимальную нагрузку до 200 кг.
Для удобства эксплуатации предусмотрены кронштейн для сварочной горелки и кронштейн для установки механизма подачи проволоки. Передние поворотные колеса оснащены стопорами, а задние прорезиненные колеса диаметром 250 мм на шариковых подшипниках и стальном валу обеспечивают устойчивое и плавное перемещение по цеху.

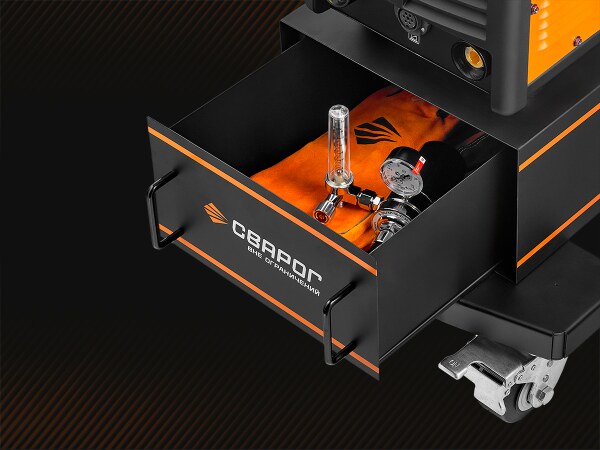

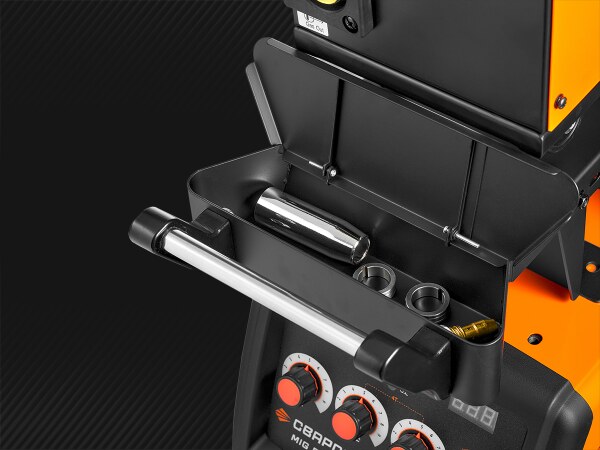

Инструментальный ящик для хранения
Тележка TR-500 комплектуется пустым металлическим инструментальным ящиком для хранения принадлежностей и расходных материалов. Размер ящика: Ш 285 × Д 560 × В 160 мм.
Ящик можно использовать для хранения сварочных наконечников, сопел, роликов, ручного инструмента и других расходных материалов, которые необходимы оператору в процессе работы. Такое решение помогает держать комплектующие под рукой и поддерживать порядок на рабочем месте.
При необходимости инструментальный ящик можно заменить на кулер объемом 4 л.
Отсек для хранения расходных материалов
Тележка TR-500 оснащена отдельным отсеком для хранения расходных материалов и принадлежностей, необходимых в процессе сварки.
В отсеке можно разместить сварочные наконечники, сопла, ролики, ручной инструмент и другие комплектующие, которые должны быть под рукой во время работы. Это упрощает обслуживание оборудования, ускоряет замену расходников и помогает поддерживать порядок на рабочем месте.
Усиленная ходовая часть
Тележка TR-500 оснащена усиленной ходовой частью, рассчитанной на стабильное перемещение оборудования в условиях производственного участка.
Передние поворотные колеса имеют стопоры, которые помогают зафиксировать тележку на месте и исключить ее самопроизвольное движение во время работы или обслуживания.
Задние прорезиненные колеса диаметром 250 мм установлены на шариковых подшипниках и сплошном стальном валу Ø20 мм. Такая конструкция выдерживает высокие нагрузки, повышает устойчивость тележки и обеспечивает плавное перемещение аппарата по цеху.
Для каких задач подходит
TECH MIG 5000 (N221) предназначен для производственных и монтажных задач, где требуется надежное оборудование с высокой нагрузочной способностью:
- тяжелое машиностроение и металлообработка;
- производство металлоконструкций;
- строительные и монтажные работы;
- ремонт грузовой и сельскохозяйственной техники;
- судостроение и судоремонт;
- нефтегазовая и химическая промышленность;
- работы на улице, включая мостовые конструкции, эстакады, опоры ЛЭП и закладные детали.
Аппарат особенно полезен там, где важны стабильная дуга, работа проволокой до 1,6 мм, возможность сварки без газа в режиме FCAW, устойчивость к нестабильной сети и работа на удалении от источника питания.
Важно: Сварочная горелка и кабели удлинения в комплект поставки не входят и приобретаются отдельно из представленного ассортимента.
| Режимы сварки | |
| Режим сварки MIG/MAG DC | Да |
| Режим сварки MIG/MAG Pulse DC | Нет |
| Режим сварки порошковой проволокой | Да |
| Режим сварки TIG DC | Нет |
| Режим сварки MMA DC | Да |
| Режим сварки MIG/MAG D Pulse DC | Нет |
| Технические характеристики | |
| Напряжение питающей сети, В | 380 |
| Рабочий диапазон сетевого напряжения, В | 320–430 |
| Частота питающей сети, Гц | 50 |
| Количество фаз | 3 фазы |
| Потребляемый ток, А | 38,5 |
| Потребляемая мощность MIG, кВА | 24,7 |
| Потребляемая мощность MMA, кВА | 25 |
| Сварочный ток MIG, А | 50–500 |
| Сварочный ток MMA, А | 20–500 |
| Рабочее напряжение MMA, В | 20,8–40,0 |
| Рабочее напряжение MIG, В | 15,0–48,0 |
| Напряжение холостого хода MIG, В | 75 |
| ПН (40°C), % | 60 |
| Напряжение холостого хода MMA/ VRD, В | 75 |
| Сварочный ток при ПН, 100%, MMA, А | 380 |
| Сварочный ток при ПН, 100%, MIG, А | 380 |
| Диаметр сварочной проволоки, мм | 0,8; 1,0; 1,2; 1,6 |
| Диаметр электрода MMA, мм | 1,5–6,0 |
| Скорость подачи проволоки, м/мин | 1,5–18,0 |
| Количество роликов, шт | 4 |
| Максимальный вес катушки, кг | 20 |
| Режимы работы горелки | |
| Режим работы 2Т/4Т | Да |
| Режим программируемый 4Т | Нет |
| Режим прихваток MIG/MAG DC | Нет |
| Базовые характеристики | |
| Коэффициент мощности | 0,93 |
| КПД, % | 85 |
| Класс изоляции | F |
| Температура эксплуатации, °C | –30 …+40 |
| Степень защиты | IP 23S |
| Габаритные размеры источника, мм | 630×295×560 |
| Габаритные размеры подающего механизма, мм | 630×235×450 |
| Вес источника, кг | 39 |
| Габаритные размеры аппарата в сборе, мм | 1100×520×1450 |
| Вес аппарата в сборе, кг | 108,7 |
| Вес подающего механизма, кг | 14,2 |
| Гарантия, лет | 5 |
| Дополнительные функции MIG | |
| Режим Synergy MIG | Нет |
| Смена полярности | Да |
| Сварка алюминия | Нет |
| Регулировка индуктивности | Да |
| Холостой прогон проволоки | Да |
| Тестовая продувка газа | Да |
| Дожигание сварочной проволоки | Да |
| Функция заварки кратера | Да |
| Плавный старт | Нет |
| Полная циклограмма сварки MIG | Нет |
| Дополнительные функции MMA | |
| Antistick | Нет |
| Hot Start | Нет |
| Регулируемый Hot Start | Нет |
| VRD | Нет |
| Воздушно-дуговая строжка | Да |
| Регулируемый ARC Force | Нет |
| Отключаемый VRD | Нет |
| Дополнительные функции TIG | |
| Ток поджига дуги | Нет |
| Регулировка времени спада тока | Нет |
| Конструктивные решения | |
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров сварки | Индикатор |
| Подключение ДУ | Нет |
| Интеллектуальная система охлаждения аппарата | Нет |
| Интеллектуальная система охлаждения горелки | Нет |
| Меню пользователя | Нет |
| Память последнего режима сварки | Нет |
| Розетка 36 В | Да |
| Подающий механизм | Выносной |
| Подключение блока охлаждения | Да |
| Установка тележки | Да |
| Удлинение соединительных кабелей | Да |
| Сброс к заводским настройкам | Нет |
| Подключение горелки типа Spool Gun | Нет |
| Панельные соединения | |
| Силовые панельные соединения | ОКС 70–90 |
| Подключение газа, вход | Штуцер ⌀6 мм |
| Панельные соединения источника | |
| Подключение горелки | Евроадаптер |
| Разъем управления панельный | 7 Pin |
| Характеристики | |
| Подключение беспроводных устройств | Нет |
| Программы MIG сварки | Нет |
- Сварочный аппарат TECH MIG 5000 (N221) – 1 шт.
- Устройство подающее TECH CS-501 – 1 шт.
- Тележка TR-500 – 1 шт.

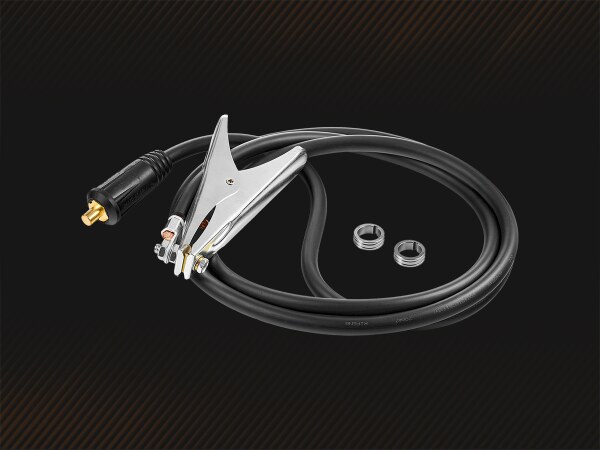

- Клемма заземления в сборе с кабелем 500 А, 3 м – 1 шт.
- Комплект ЗИП: ролик подающий 1,2 / 1,6 – 2 шт.
- Ролик 1,0 / 1,2 – 2 шт., установлены в механизме подачи.
- Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
