Сварочный полуавтомат Сварог TECH MIG 500 P (N36801)

Производитель: Сварог
Артикул: 99244
НАКС
Сварог
Артикул:
99244
658 410 ₽
В наличии
  • Екатеринбург: в наличии, мало
  • Ростов-на-Дону: есть, срок поставки 10 рабочих дней

TECH MIG 500 P (N36801) — инверторный сварочный аппарат для полуавтоматической сварки в среде защитного газа (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (MMA), а также для аргонодуговой сварки неплавящимся электродом (TIG Lift).

Сертификат НАКС предоставляется за дополнительную плату.

Потрясающая продуктивность дуговой сварки

Универсальный промышленный сварочный аппарат на основе инверторной технологии. Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке. Модульная конструкция и широкий ассортимент дополнительных принадлежностей повышают гибкость и эффективность сварочного производства.

Инверторный сварочный аппарат TECH MIG 500 P (36801) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также аргонодуговой сварки неплавящимся электродом (TIG Lift).

TECH MIG 500 P (N36801) – это универсальная промышленная сварочная система, которая подходит для сварки MIG/MAG, DC TIG и MMA, а также строжки. Аппарат позволяет сваривать низкоуглеродистые, нержавеющие, разнородные стали, а также алюминий и его сплавы. Способом сварки TIG Lift можно дополнительно работать с медными, бронзовыми, латунными, титаном, высокоуглеродистыми сталями и сплавами (кроме алюминия и его сплавов).

Отличительными особенностями аппарата являются:

  • Три способа сварки MIG/MAG/MMA/TIG с расширенными настройками управления сварочным процессом
  • Импульсные и синергетические режимы сварки
  • 20 ячеек памяти для сохранения лучших настроек или значений технологической карты
  • Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке
  • Сварочная система TECH MIG 500 P соответствует потребностям и требованиям управления качеством сварки производства по изготовлению металлоконструкций

TECH MIG 500 P работает от питающей сети 380 В

  • TECH MIG 500 P (N36801) имеет прочный металлический корпус

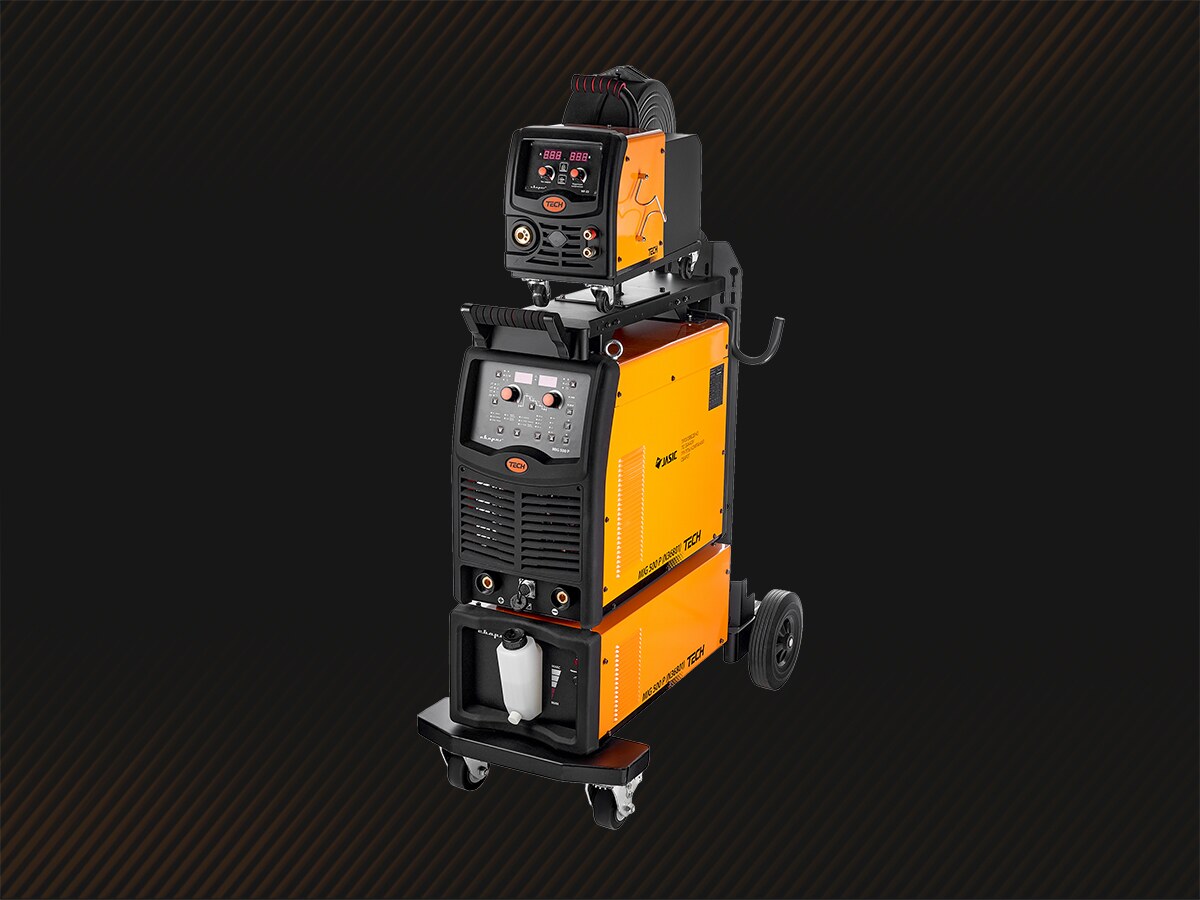

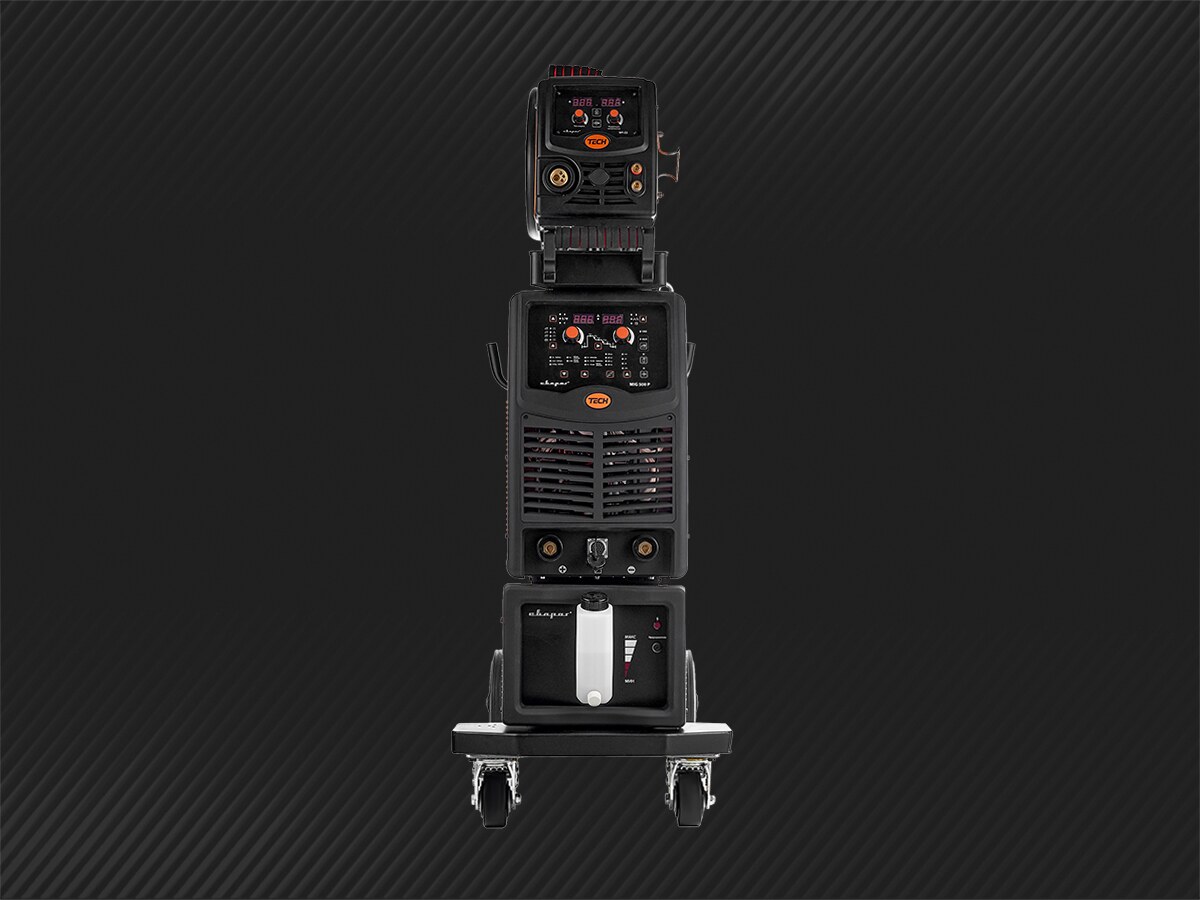

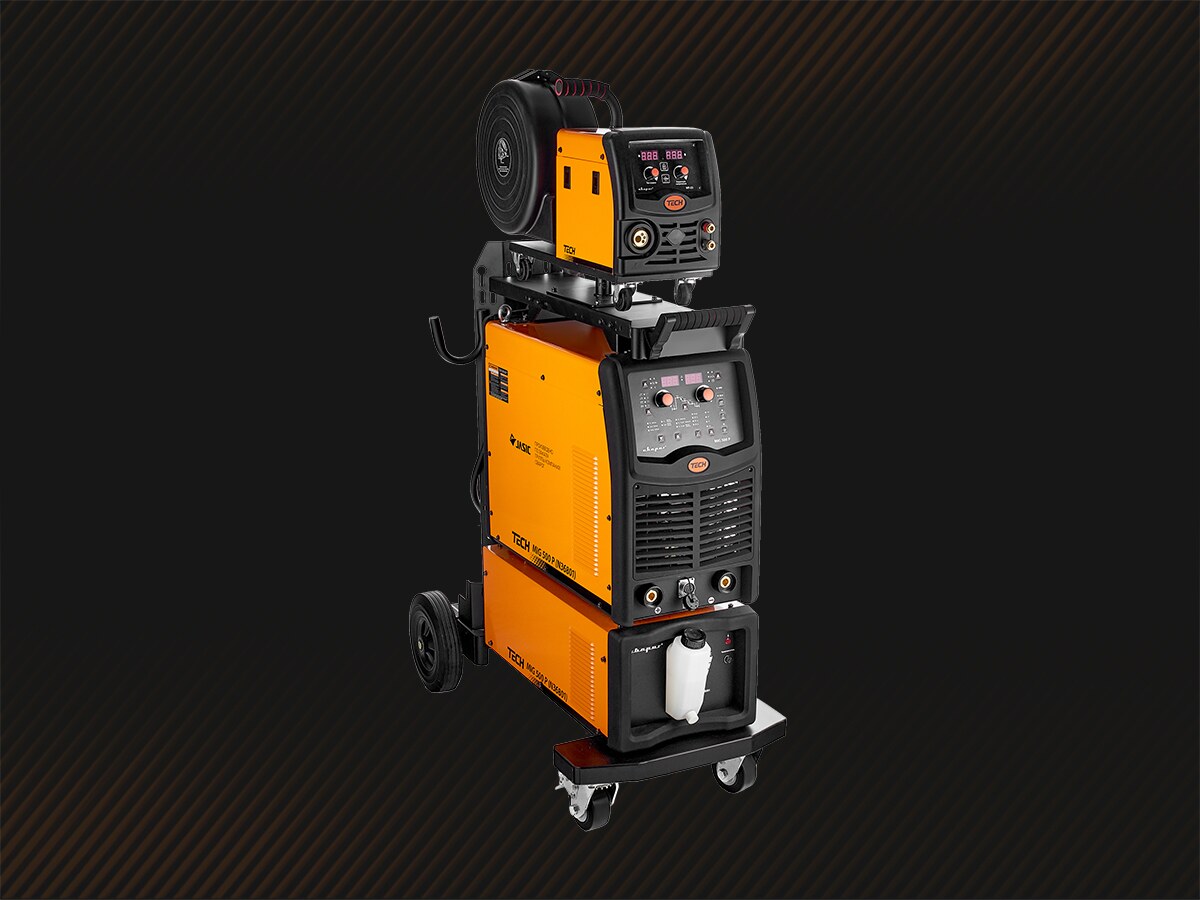

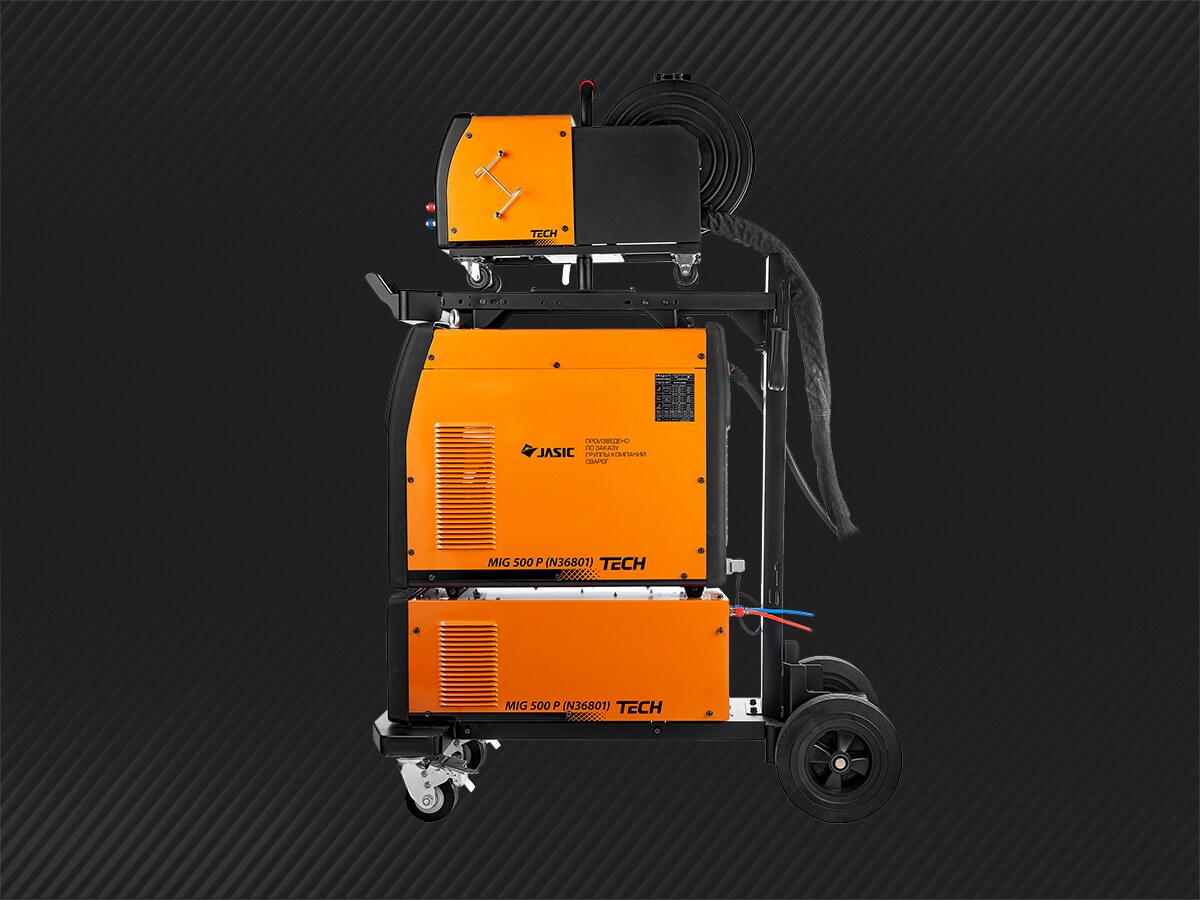

  • Блочная система на прочной тележке: источник сварочного тока, подающее устройство и теплообменник
  • Евроразъём подключения горелки
  • Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются

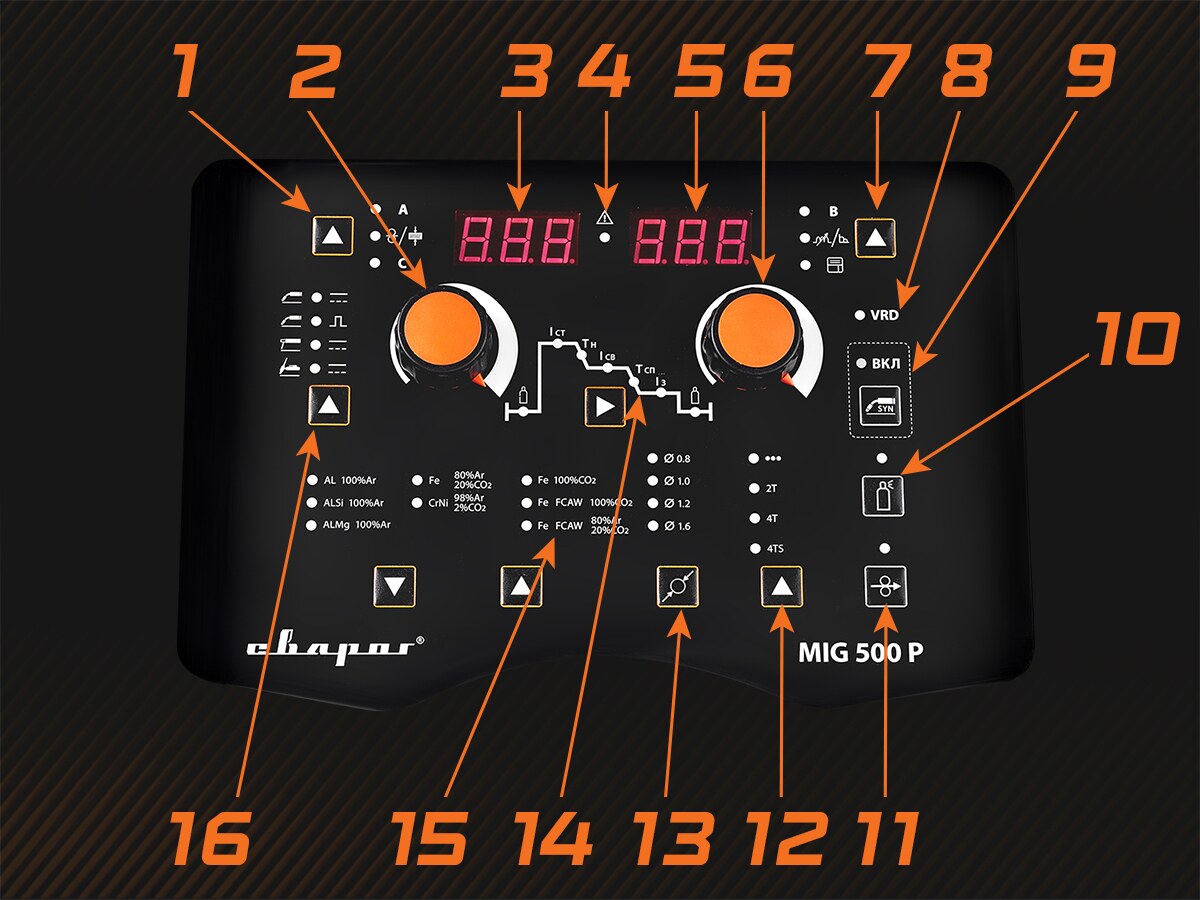

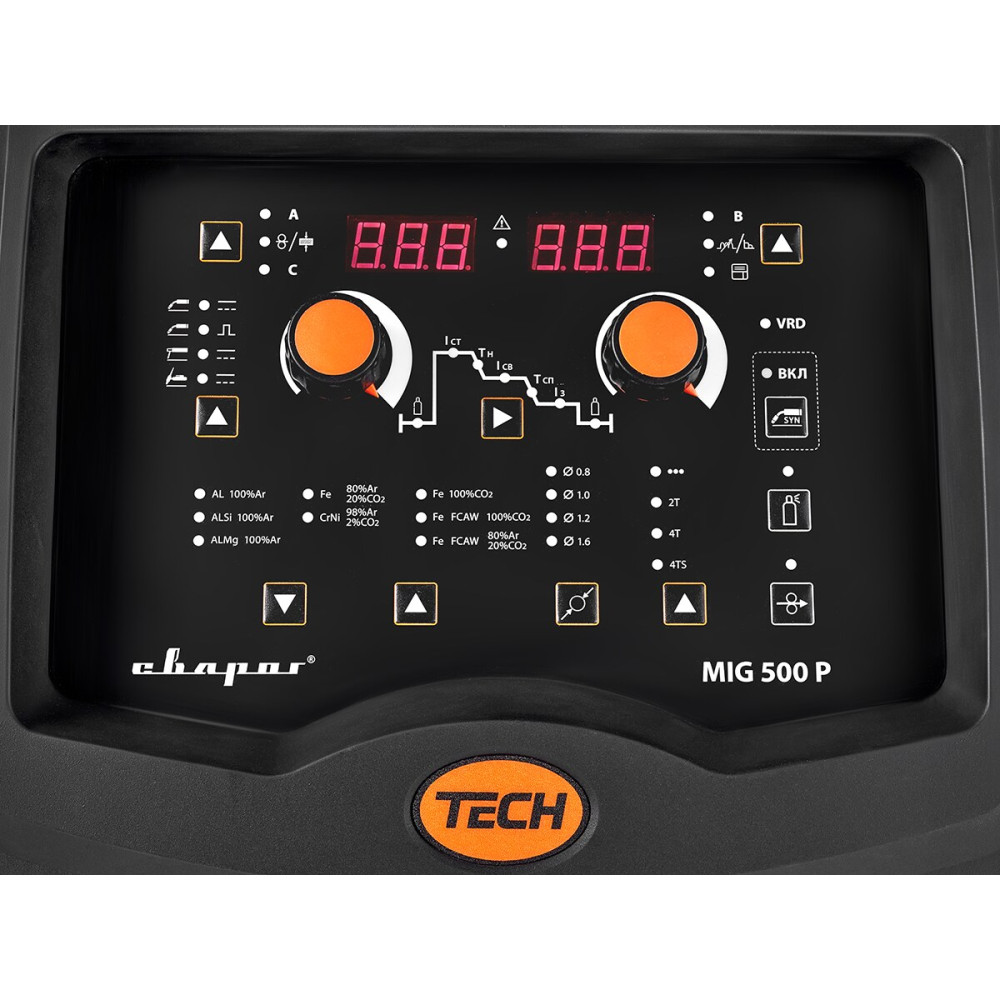

Удобная система управления:

  1. Кнопка выбора параметров сварки
  2. Регулятор параметров
  3. Дисплей левый для отображения параметров сварки
  4. Индикатор ошибки, код ошибки высвечивается на дисплее
  5. Дисплей правый для отображения параметров сварки
  6. Регулятор параметров
  7. Кнопка выбора параметра
  8. Индикатор включения VRD
  9. Кнопка включения синергетического режима с индикатором
  10. Продувка газа с индикатором
  11. Холостой прогон проволоки с индикатором
  12. Выбор режима работы сварочной горелки
  13. Выбор диаметра сварочной проволоки
  14. Циклограмма сварки
  15. Кнопки выбора параметров
  16. Кнопка выбора режима сварки

TECH MIG 500 P (N36801) комплектуется устройством подачи сварочной проволоки и блоком водяного охлаждения

  • Устройство имеет удобную ручку для перемещения механизма, на ось возможна установка катушек с проволокой весом до 20 кг
  • Выносное подающее устройство с возможностью использования удлинителя до 15 м.
  • Удобный евроразъём для подключения сварочной горелки
  • Регулировка холостого прогона проволоки, скорости подачи проволоки и рабочего напряжения
  • На задней панели предусмотрены разъёмы для подключения газа, для подключения управления от источника питания и силовой разъём для подключения источника питания

Бесперебойная устойчивая работа при температуре 40°

  • Аппарат оснащен интеллектуальной системой охлаждения и мощным вентилятором, создающим поток воздуха более 10 м/с. Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы
  • На задней панели расположена розетка 36 В для подключения подогревателя газа и защитный предохранитель, который срабатывает при выходе из строя подогревателя редуктора

Универсальная сварочная система

  • Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке.
  • Модульная конструкция включает источник сварочного тока, блок водяного охлаждения, механизм подачи проволоки, установленные на транспортную тележку. 4-колесная тележка оборудована платформой для установки баллона.
  • Три способа сварки MIG/MAG/MMA/TIG с расширенными настройками управления сварочным процессом
  • Память программ сварки предлагает 20 ячеек памяти для сохранения лучших настроек или значений технологической карты
  • Импульсные и синергетические режимы сварки
  • Долговечность и надежность сварочной установки
  • Сварочная система TECH MIG 500 P сконструирована из металлического корпуса с надежной защитой из формованного пластика для защиты от повреждений при эксплуатации в самых сложных условиях
  • Сварочная система TECH MIG 500 P соответствует любым потребностям и требованиям управления качеством сварки производства по изготовлению металлоконструкций
  • В зависимости от уровня мощности и продолжительности сварки охлаждающие вентиляторы источника питания и кулера включаются при нагреве, выключается после остывания, что снижает потребление электроэнергии и уровень шума
Режимы сварки
Режим сварки MIG/MAG DC Да
Режим сварки MIG/MAG Pulse DC Да
Режим сварки порошковой проволокой Да
Режим сварки TIG DC Да
Режим сварки MMA DC Да
Режим сварки MIG/MAG D Pulse DC Нет
Технические характеристики
Напряжение питающей сети, В 380
Рабочий диапазон сетевого напряжения, В 320–430
Частота питающей сети, Гц 50
Количество фаз 3 фазы
Потребляемый ток, А 37,9
Потребляемая мощность MIG, кВА 24,4
Потребляемая мощность MMA, кВА 27,9
Потребляемая мощность TIG, кВА 18,7
Сварочный ток MIG, А 70–500
Сварочный ток MMA, А 30–500
Сварочный ток TIG, А 30–500
Способ возбуждения дуги Касанием
Рабочее напряжение MMA, В 21,2–40
Рабочее напряжение MIG, В 17,5–39
Рабочее напряжение TIG, В 11,2–30
Напряжение холостого хода MIG, В 96
ПН (40°C), % 60
Напряжение холостого хода MMA/ VRD, В 96/ 15
Напряжение холостого хода TIG, В 96
Сварочный ток при ПН, 100%, MMA, А 360
Сварочный ток при ПН, 100%, MIG, А 360
Сварочный ток при ПН, 100%, TIG, А 360
Диаметр сварочной проволоки, мм 0.8; 1.0; 1.2; 1.6; 2.0 (порошковая)
Диаметр электрода MMA, мм 1,5–6,0
Диаметр электрода TIG, мм 1,6–4,0
Скорость подачи проволоки, м/мин 1,5–23
Количество роликов, шт 4
Максимальный вес катушки, кг 20
Режимы работы горелки
Режим работы 2Т/4Т Да
Режим программируемый 4Т Да
Режим прихваток MIG/MAG DC Да
Базовые характеристики
Коэффициент мощности 0,9
КПД, % 89
Класс изоляции F
Температура эксплуатации, °C —10 …+40
Степень защиты IP 23S
Габаритные размеры источника, мм 710×330×625
Габаритные размеры подающего механизма, мм 665×294×455
Вес источника, кг 59
Габаритные размеры аппарата в сборе, мм 1095×510×1505
Вес аппарата в сборе, кг 137,95
Вес подающего механизма, кг 19,2
Гарантия, лет 5
Дополнительные функции MIG
Режим Synergy MIG Да
Смена полярности Да
Сварка алюминия Да
Регулировка индуктивности Да
Холостой прогон проволоки Да
Тестовая продувка газа Да
Регулируемое время продувки газом до сварки MIG, сек 0–3
Регулируемое время продувки газом после сварки MIG, сек 0–10
Дожигание сварочной проволоки Да
Функция заварки кратера Да
Плавный старт Да
Количество ячеек памяти MIG, шт 20 (на все режимы сварки)
Полная циклограмма сварки MIG Да
Дополнительные функции MMA
Antistick Нет
Hot Start Да
Регулируемый Hot Start Да
VRD Да
Воздушно-дуговая строжка Да
Регулируемый ARC Force Да
Отключаемый VRD Да
Количество ячеек памяти MMA сварки, шт 20 (на все режимы сварки)
Дополнительные функции светофильтра
Количество ячеек памяти, шт 20 (на все режимы сварки)
Дополнительные функции TIG
Количество ячеек памяти TIG сварки, шт 20 (на все режимы сварки)
Тип применяемой горелки Вентильная
Ток поджига дуги Нет
Регулировка времени спада тока Нет
Конструктивные решения
Тип изготовления Комбинированный
Тип транзисторов IGBT модули
Тип управления Процессорное цифровое
Цифровая индикация параметров сварки Индикатор
Подключение ДУ Нет
Интеллектуальная система охлаждения аппарата Да
Интеллектуальная система охлаждения горелки Да
Меню пользователя Да
Память последнего режима сварки Да
Розетка 36 В Да
Подающий механизм Выносной
Подключение блока охлаждения Да
Установка тележки Да
Удлинение соединительных кабелей Да
Сброс к заводским настройкам Да
Подключение горелки типа Spool Gun Нет
Панельные соединения
Силовые панельные соединения ОКС 35–50
Подключение жидкостного охлаждения горелки Б.р.
Подключение газа, вход Штуцер ⌀9 мм
Панельные соединения источника
Подключение горелки Евроадаптер
Разъем управления панельный 16 Pin
Характеристики
Подключение беспроводных устройств Нет
Программы MIG сварки Нет
  1. Инверторный сварочный аппарат – 1 шт.
  2. Механизм подачи проволоки WF—22 (P05101) – 1 шт.
  3. Тележка – 1 шт.
  4. Кулер – 1 шт.
  5. Сварочная горелка в сборе TECH MS 500 , 3 м – 1 шт.
  6. Кабель управления механизма подачи проволоки, 2.2 м – 1 шт.
  7. Силовой кабель механизма подачи проволоки, 2.2 м – 1 шт.
  8. Газовый рукав, 3.5 м – 1 шт.
  9. Рукав для охлаждения, 2.2 м – 2 шт.
  10. Оплетка для соединительных кабелей, 1.5 м – 1 шт.
  11. Клемма заземления в сборе с кабелем 500 А, 3 м – 1 шт.
  12. Фланцевый адаптер для катушки D—200 – 1 шт.
  13. Редуктор с подогревателем, 36 В – 1 шт.
  14. Комплект ЗИП – 1 шт.
  15. Ролик подающий VØ 1.2/1.6 – 2 шт.
  16. Ролик подающий VØ 1.0/1.2 – 2 шт.
  17. Ролик подающий порошок Ø 1.2/1.6 – 2 шт.
  18. Ролик подающий U Ø 1.0/1.2 – 2 шт.
  19. Ролик подающий U 1.2/1.6 – 2 шт.
  20. Ролик прижимной гладкий – 2 шт.
  21. Ролик прижимной с канавкой VØ 1.0/1.2 – 2 шт.
  22. Ролик прижимной с канавкой VØ 1.2/1.6 – 2 шт.-
  23. Ролик подающий U 1.0/1.2 (установлен на аппарате) – 2 шт.
  24. Паспорт – 1 шт.
  25. Руководство по эксплуатации – 1 шт.
