Резак Р3П-02М-У (135°)
Производитель:
Сварог
Артикул:
94158
Подготовка к работе и эксплуатация газового резака Сварог Р3П - 02М
- Артикул:
- 94158
4 580 ₽
В наличии
- Екатеринбург: в наличии
- Москва: есть, срок поставки 5 рабочих дней
- Санкт-Петербург: есть, срок поставки 7 рабочих дней
- Ростов-на-Дону: есть, срок поставки 10 рабочих дней

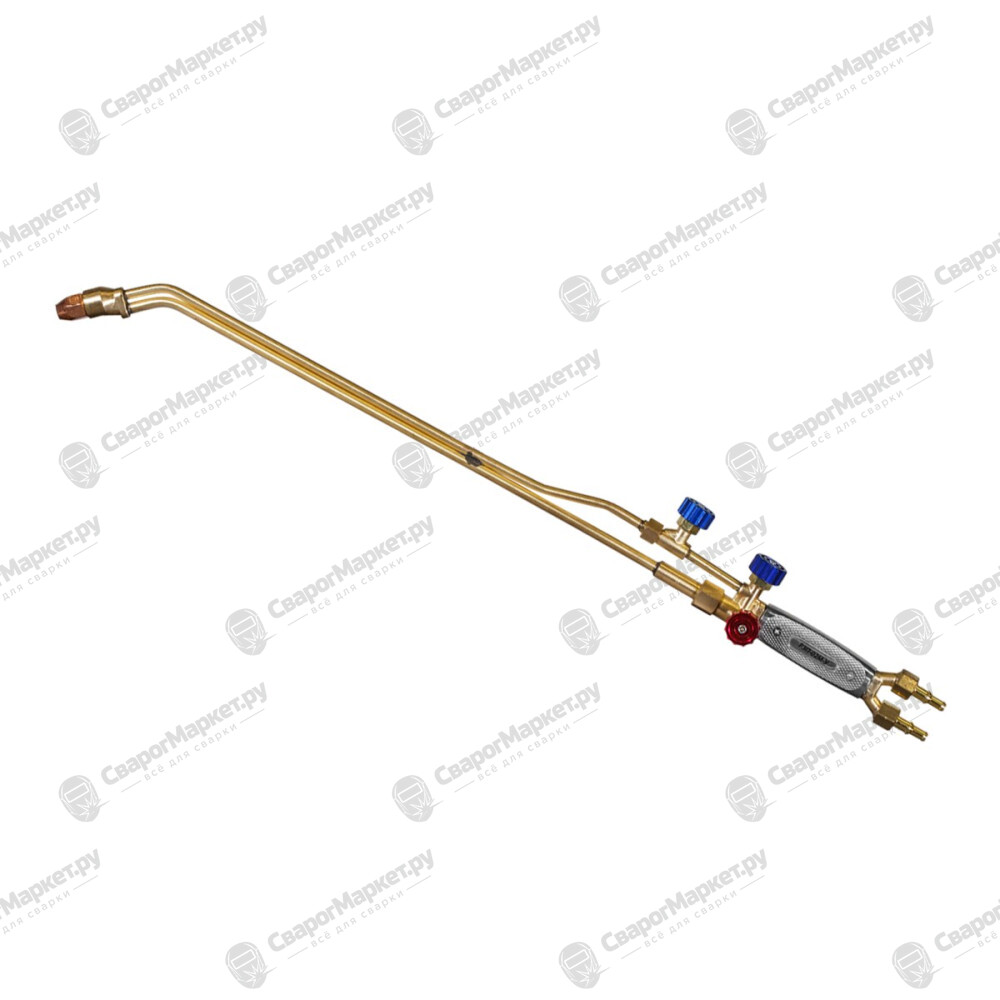

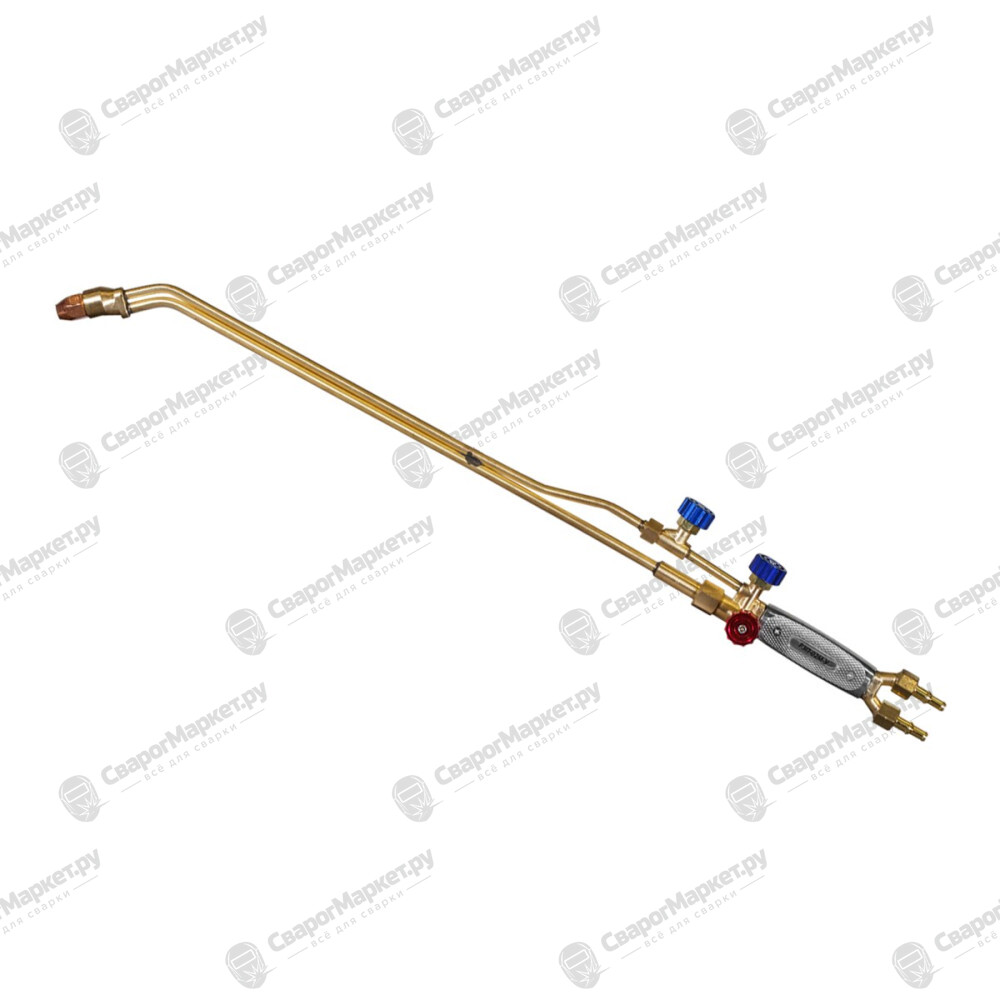

Резак инжекторный пропан кислородный Р3П—02М—У (135°) предназначен для резки, раскроя и разогрева деталей, заготовок, листового и сортового проката из черных металлов.
Максимальная толщина разрезаемой стали резаком - 300 мм.
| Технические характеристики | |
| Тип резака | Инжекторный |
| Угол наклона головки, ° | 135 |
| Горючий газ | Пропан |
| Подача режущего кислорода | Вентильное |
| Максимальная толщина разрезаемой стали, мм | 300 |
| Максимальная толщина разрезаемой стали мундштуками из комплекта, | до 100 |
| Давление на входе кислорода, МПа | 0,35–1,0 |
| Давление на входе горючего газа, МПа | 0,001–0,15 |
| Расход горючего газа, м³/ч | 0,41–0,86 |
| Расход кислорода при работе на горючем газе, м³/ч | 2,9–31,0 |
| Присоединительные размеры — Диаметр ниппеля, мм | 6,3/9,0 |
| Присоединительные размеры — Вход (кислород) | М16х1.5 |
| Присоединительные размеры — Вход (горючий газ) | М16х1.5LH |
| Материал трубок подачи газа | Латунь |
| Диаметр трубок подачи газа | 8.0 внутренний: 6.0 |
| Материал конусной вставки вентилей | Нержавеющая сталь |
| Диаметр трубки подачи газовой смеси | 9.0 внутренний: 7.0 |
| Базовые характеристики | |
| Габаритные размеры, мм | 760×110×55 |
| Вес, кг | 0,86 |
| Гарантия, лет | 2 |
- Резак – 1 шт.
- Паспорт – 1 шт.
Мундштуки наружные:
- №1 А/П (до 100мм), код 94167, предназначен для внутренних мундштуков №1П, 2П, 3П, 4П - в комплекте с резаком – 1 шт.
- №2 А/П (от 100 до 300мм), код 94168, предназначен для внутренних мундштуков №5П и 6П - приобретается отдельно – 1 шт.

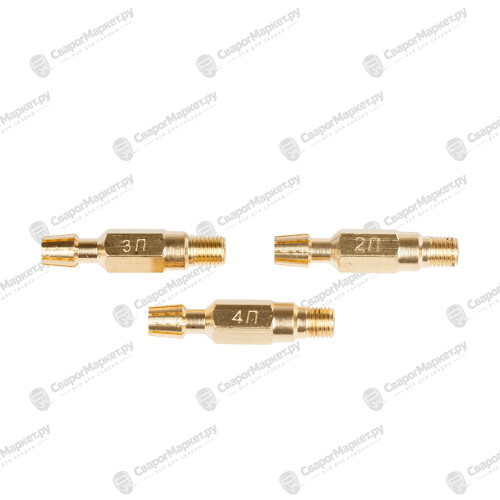

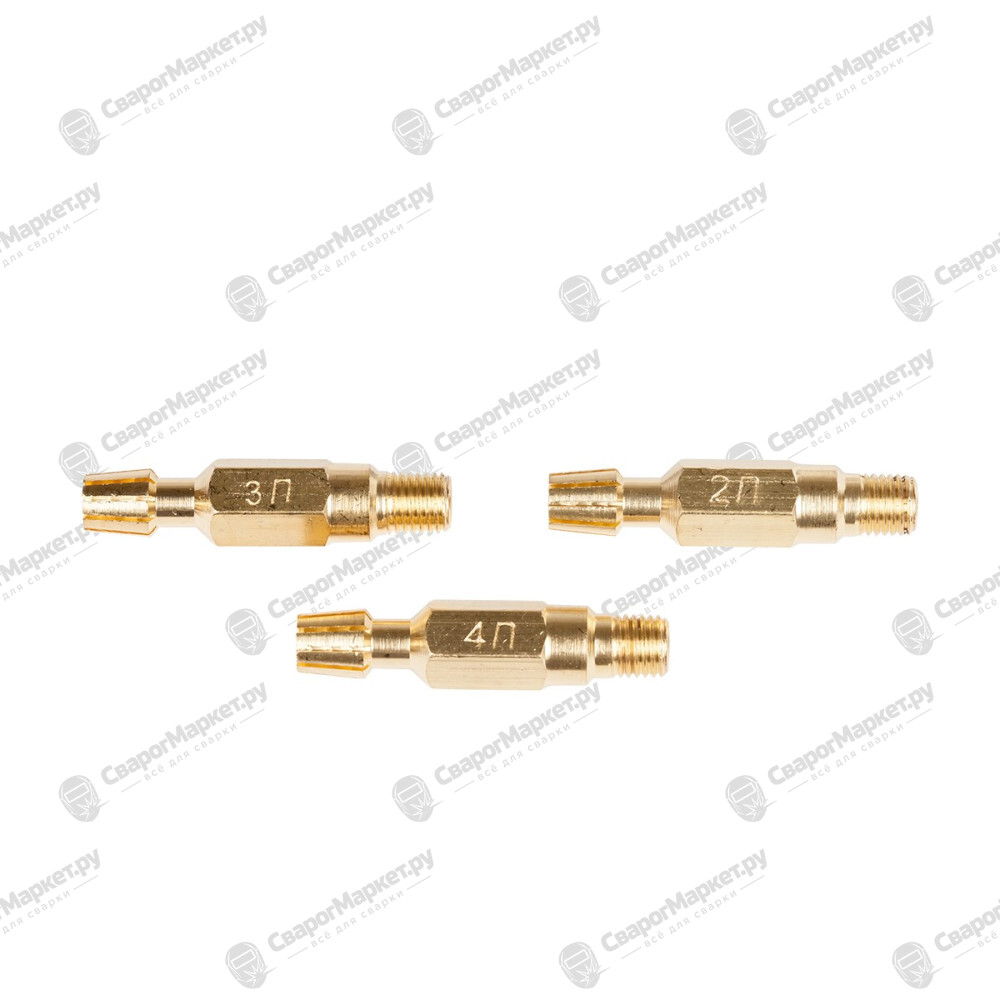

Мундштуки внутренние:
- № 1П: (до 15 мм), код 94161 - в комплекте с резаком – 1 шт.
- № 2П: (15–30 мм), код 94162 - в комплекте с резаком – 1 шт.
- № 3П: (30–50 мм), код 94163 - в комплекте с резаком – 1 шт.
- № 4П: (50–100 мм), код 94164 - в комплекте с резаком – 1 шт.
- № 5П: (100 – 200 мм), код 94165 - не входит в комплект, приобретается отдельно – 1 шт.
- № 6П: (200 – 300 мм), код 94166 - не входит в комплект, приобретается отдельно – 1 шт.
- Руководство по эксплуатации резаки инжекторные для ручной кислородной резки Р3П-02М, Р3П-02М-У, Р2А-02М, Р3П/2А-02М — РЭ к горелкам (PDF, 343 КБ)
- Схема подключений резака для газокислородной резки — Статья (PDF, 3,8 МБ)
Подготовка к работе и эксплуатация газового резака Сварог Р3П - 02М
