Регулятор расхода газа PRO CONTROL двухступенчатый AR/CO2 1Р Mini

Производитель: Сварог
Артикул: 101804
Поверка
Сварог
Артикул:
101804
4 230 ₽
В наличии
  • Екатеринбург: в наличии
  • Москва: есть, срок поставки 5 рабочих дней
  • Санкт-Петербург: есть, срок поставки 7 рабочих дней
  • Ростов-на-Дону: есть, срок поставки 10 рабочих дней

Двухступенчатый регулятор расхода газа PRO CONTROL AR/CO2 1Р Mini с поверенным манометром и одним расходомером — малогабаритная модель в прочном латунном корпусе, предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянного заданного рабочего расхода газа при питании постов и установок в среде защитных газов (углекислый газ, аргон), а также в смежных технологических процессах. Класс точности — 10, Класс точности манометра 2,5.

Оснащён поверенным манометром (срок поверки 2 года) и расходомером. Поставляется в полной комплектации. Гарантия — 2 года.

КЛАССИФИКАЦИЯ (БУКВЕННО-ЦИФРОВОЕ ОБОЗНАЧЕНИЕ) РЕГУЛЯТОРОВ:

  • Редуцируемый газ: «У» – углекислый газ, «АР» – аргон, «У»/«АР» – углекислый газ/аргон.
  • Количество ротаметров (расходомеров): «1P» – 1 ротаметр (расходомер), «2Р» – 2 ротаметра (расходомера).
  • Наличие встроенного подогревателя: «П-220-Р» – 220 вольт с заземлением, «П-36-Р» – 36 вольт.
  • Наибольшая пропускная способность (л/мин): например, «У-30» – 30 л/мин; «АР-40» – 40 л/мин.
  • Обозначение принадлежность серии: «М» – малогабаритный, «5 крупногабаритный» – корпус выполнен из алюминия, «4 крупногабаритный» – корпус выполнен из латуни, «ТECH CONTROL UNI», «PRO CONTROL крупногабаритный, профессиональная линейка» – корпус выполнен из латуни.

Использование регулятора обеспечивает экономию защитного газа до 30%

Функциональные и конструктивные особенности PRO CONTROL AR/CO2 1Р Mini

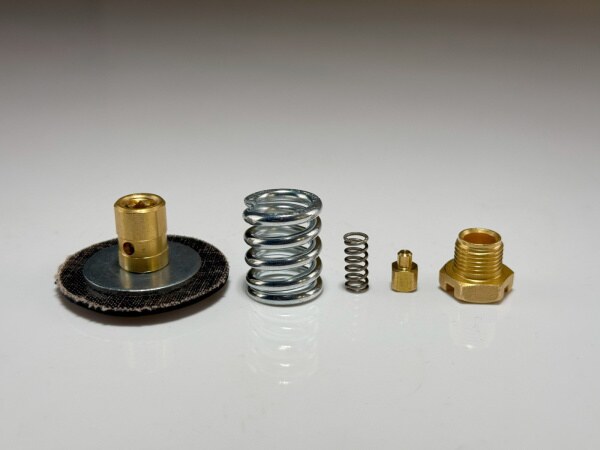

Двухступенчатая система редуцирования (поршень и мембрана) производит последовательное снижение давления защитного газа, обеспечивая как высокое качество технологического процесса, так и высокий результат работ:

  • 1 ступень редуцирования — мембрана. Резина высокого качества армированная, с предохранительным клапаном на 0,6 Мпа.
  • 2 ступень редуцирования — поршень. Латунное исполнение штока с уплотнительными кольцами из резины высокого качества

Преимущества PRO CONTROL AR/CO2 1Р Mini

  • Малогабаритный — компактная модель занимает мало место при транспортировке и хранении
  • Отметка предельно допустимого рабочего давления (риска/красная черта)
  • Участие в сервисной программе «Лёгкий обмен»
  • Манометр является сертифицированным средством измерения и проходит метрологическую поверку
  • Межповерочный интервал манометров — 2 года
  • Более продолжительный срок эксплуатации — корпус выполнен из латуни
  • Высокая прочность и устойчивость к окислению и, как следствие, более долгий срок эксплуатации — благодаря использованию корпуса из латуни
  • Повышение качества сварки за счет оптимизации количества защитного газа
  • Более низкая себестоимость при сохранении высокого качества работ — стабилизация давления газа на выходе, устранение резких колебаний расхода, а также турбулентность в потоке газа.
  • Минимизация объёма излишков газа, скапливающегося в соединительных шлангах.

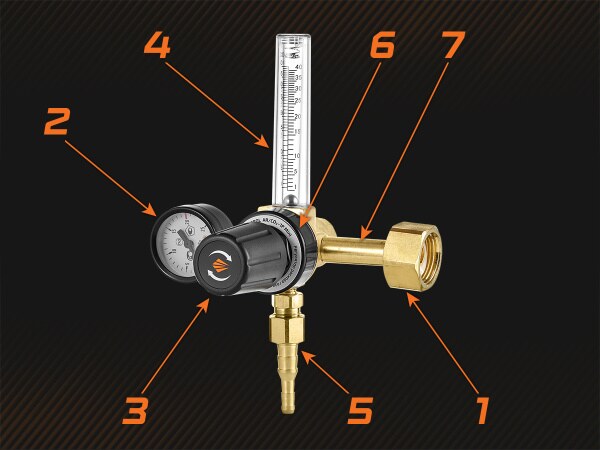

  • Понижение давления газа в регуляторе происходит при двухступенчатом расширении газа. Двухступенчатый регулятор расхода присоединяется к источнику питания газом через входной штуцер (7) накидной гайкой (1) с резьбой G3/4.
  • Далее газ попадает в первую ступень редуцирования — камеру высокого давления. Давление в камере контролируется манометром (2).
  • Затем происходит понижение давления в рабочей камере до заводских установок до 0.35 МПа. Под этим давлением газ поступает во вторую ступень редуцирования.
  • Давление в рабочей камере второй ступени редуцирования устанавливается вращением регулировочного винта (3). Расход газа контролируется ротаметром (4).
  • В корпусе регулятора расхода установлен предохранительный клапан (6), соединенный с рабочей камерой первой ступени редуцирования, и отрегулированный на начало выпуска газа при давлении в интервале 0.6–0.7 МПа. Отбор газа происходит через ниппель универсальный (5).

Регулятор выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации 3 по ГОСТ 1 5150, для работы в интервале температур от —15 до +50 ˚С . Для регуляторов углекислотных — +5 до +50 ̊С

Технические характеристики
Вид газа Углекислотный газ
Номинальное давление газа на входе, МПа 0,35
Наибольшее рабочее давление газа, МПа 0,35
Наибольшее давление газа на входе, МПа 20
Номинальное рабочее давление газа, МПа 0,6
Присоединительные размеры — Вход G3/4
Присоединительные размеры — Выход М16 × 1.5
Присоединительные размеры — Диаметр ниппеля, мм ⌀6/9
Базовые характеристики
Материал корпуса Латунь
Габаритные размеры, мм 200×150×115
Вес, кг 0,7
Гарантия, лет 2
  1. Регулятор расхода газа в собранном виде – 1 шт.
  2. Ниппель универсальный под рукав резиновый Ø6.3 мм или 9,0 мм – 1 шт.
  3. Гайка под ключ S=19 мм – 1 шт.
  4. Прокладка 23×11×3 – 1 шт.
  5. Руководство по эксплуатации – Паспорт на оборудование – 1 шт.
  6. Паспорт и инструкция по эксплуатации для манометра (оборудование с поверкой) – 1 шт.
  7. Сертификат об утверждении типа средств измерений (оборудование с поверкой) – 1 шт.
