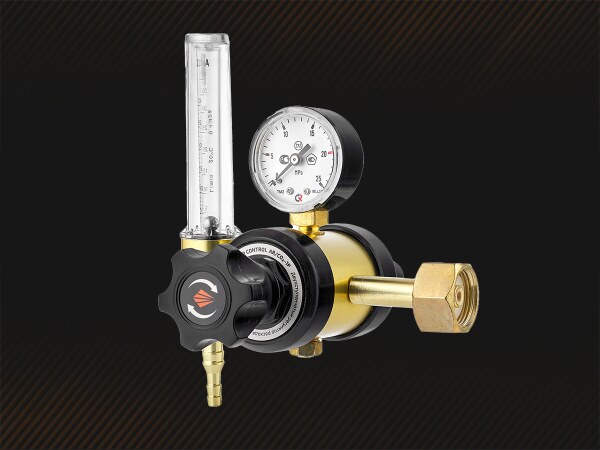

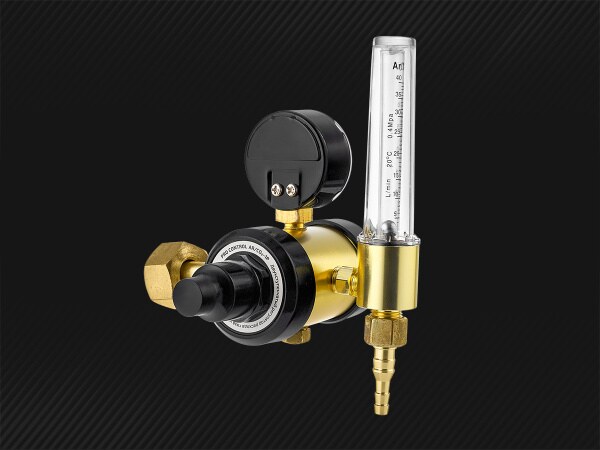

Регулятор расхода газа PRO CONTROL AR/CO2 1Р двухступенчатый

Производитель: Сварог
Артикул: 101741
Поверка
Сварог
Артикул:
101741
4 910 ₽
В наличии
  • Екатеринбург: в наличии, мало
  • Санкт-Петербург: есть, срок поставки 7 рабочих дней
  • Ростов-на-Дону: есть, срок поставки 10 рабочих дней

Двухступенчатый газовый регулятор PRO CONTROL AR/CO2 1Р с поверенным манометром и одним расходомером— крупногабаритная модель в прочном алюминиевом корпусе, предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания стабильного расхода углекислого газа, аргона и их смесей при питании постов и установок в среде защитных газов. Класс точности — 10 , Класс точности манометра 2,5.

Оснащён поверенным манометром (срок поверки 2 года) и расходомером. Изготавливается в соответствии с требованиями ГОСТ Р 54791-2011. Поставляется в полной комплектации. Гарантия — 1 год.

КЛАССИФИКАЦИЯ (БУКВЕННО-ЦИФРОВОЕ ОБОЗНАЧЕНИЕ) РЕГУЛЯТОРОВ:

  • Редуцируемый газ: «У» – углекислый газ, «АР» – аргон, «У»/«АР» – углекислый газ/аргон.
  • Количество ротаметров (расходомеров): «1P» – 1 ротаметр (расходомер), «2Р» – 2 ротаметра (расходомера).
  • Наличие встроенного подогревателя: «П-220-Р» – 220 вольт с заземлением, «П-36-Р» – 36 вольт.
  • Наибольшая пропускная способность (л/мин): например, «У-30» – 30 л/мин; «АР-40» – 40 л/мин.
  • Обозначение принадлежность серии: «М» – малогабаритный, «5 крупногабаритный» – корпус выполнен из алюминия, «4 крупногабаритный» – корпус выполнен из латуни, «ТECH CONTROL UNI», «PRO CONTROL крупногабаритный, профессиональная линейка» – корпус выполнен из латуни.

Использование регулятора обеспечивает экономию защитного газа до 30%

Функциональные и конструктивные особенности PRO CONTROL AR/CO2 1Р

  • Регулятор имеет две ступени редуцирования
  • Поддержание заданного давления и расхода газа постоянным
  • Оптимизация потребления газа без ущерба для качества сварки
  • Повышение качества сварки за счет оптимизации количества защитного газа
  • Стабилизация давления газа на выходе, устранение резких колебаний расхода, а также турбулентность в потоке газа, что положительно сказывается на себестоимости и качестве выполнения сварочных работ
  • Минимизация объёма излишков газа, скапливающегося в соединительных шлангах

Основные преимущества PRO CONTROL AR/CO2 1Р

  • Отметка предельно допустимого рабочего давления (риска/красная черта)
  • Участие в сервисной программе «Лёгкий обмен»
  • Манометр является сертифицированным средством измерения и проходит метрологическую поверку
  • Межповерочный интервал манометров – 2 года

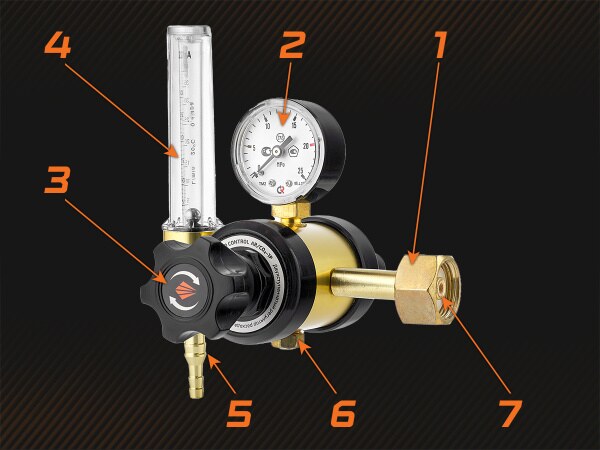

  • Понижение давления газа в регуляторе происходит при двухступенчатом расширении газа. Двухступенчатый регулятор расхода присоединяется к источнику питания газом через входной штуцер (7) накидной гайкой (1) с резьбой G3/4.
  • Далее газ попадает в первую ступень редуцирования — камеру высокого давления. Давление в камере контролируется манометром (2).
  • Затем происходит понижение давления в рабочей камере до заводских установок до 0.35 МПа. Под этим давлением газ поступает во вторую ступень редуцирования.
  • Давление в рабочей камере второй ступени редуцирования устанавливается вращением регулировочного винта (3). Расход газа контролируется ротаметром (4).
  • В корпусе регулятора расхода установлен предохранительный клапан (6), соединенный с рабочей камерой первой ступени редуцирования, и отрегулированный на начало выпуска газа при давлении в интервале 0.6–0.7 МПа. Отбор газа происходит через ниппель универсальный (5).

Регулятор выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации 3 по ГОСТ 1 5150, для работы в интервале температур от —15 до +50 ˚С.

Технические характеристики
Вид газа Аргон; Углекислотный газ
Номинальное давление газа на входе, МПа 20
Наибольшее рабочее давление газа, МПа 0,35
Наибольшая пропускная способность, л/мин 30/40
Давление срабатывания предохранительного клапана, МПа 0,6
Присоединительные размеры — Вход G 3/4
Присоединительные размеры — Выход М16×1.5
Присоединительные размеры Вход: Выход: Диаметр ниппеля: Нипельмм
Присоединительные размеры — Диаметр ниппеля, мм 6,3/9,0
Базовые характеристики
Материал корпуса Алюминий
Типоразмер Крупногабаритный
Габаритные размеры, мм 180×150×156
Вес, кг 0,7
Гарантия, лет 1
  1. Регулятор давления газа в сборе – 1 шт.
  2. Ниппель универсальный – 1 шт.
  3. Гайка под ключ, 19 мм – 1 шт.
  4. Прокладка 23х11х3 – 1 шт.
  5. Руководство по эксплуатации – Паспорт на оборудование – 1 шт.
  6. Паспорт и инструкция по эксплуатации для манометра (оборудование с поверкой) – 1 шт.
  7. Сертификат об утверждении типа средств измерений (оборудование с поверкой) – 1 шт.
