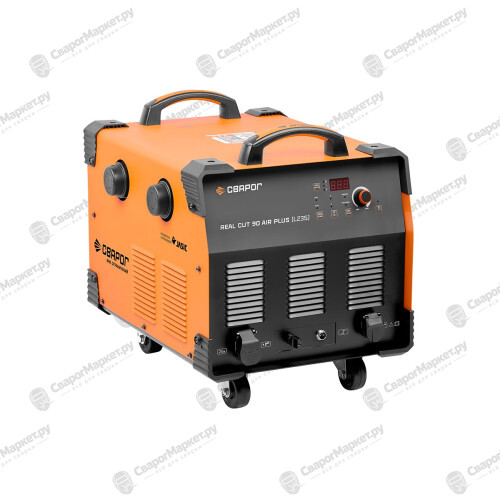

Аппарат плазменной резки Сварог REAL CUT 90 AIR PLUS (L235)
Производитель:
Сварог
Артикул:
100212
REAL CUT 90 Air Plus - автономный промышленный аппарат для воздушно-плазменной резки
- Артикул:
- 100212
154 240 ₽
В наличии
- Екатеринбург: в наличии
- Москва: есть, срок поставки 5 рабочих дней
- Санкт-Петербург: есть, срок поставки 7 рабочих дней
- Ростов-на-Дону: есть, срок поставки 10 рабочих дней

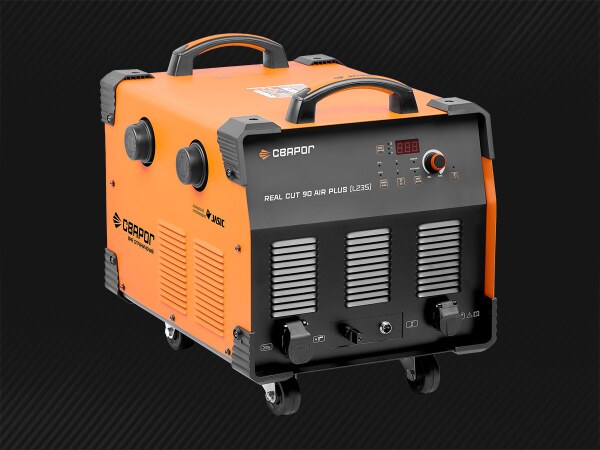

REAL CUT 90 AIR PLUS (L235)— профессиональный инверторный аппарат для воздушно–плазменной резки и раскроя любых токопроводящих металлов до 30 мм.
Отличительными особенностями аппарата являются:
- Возможность выбора компрессора внешнего или внутреннего

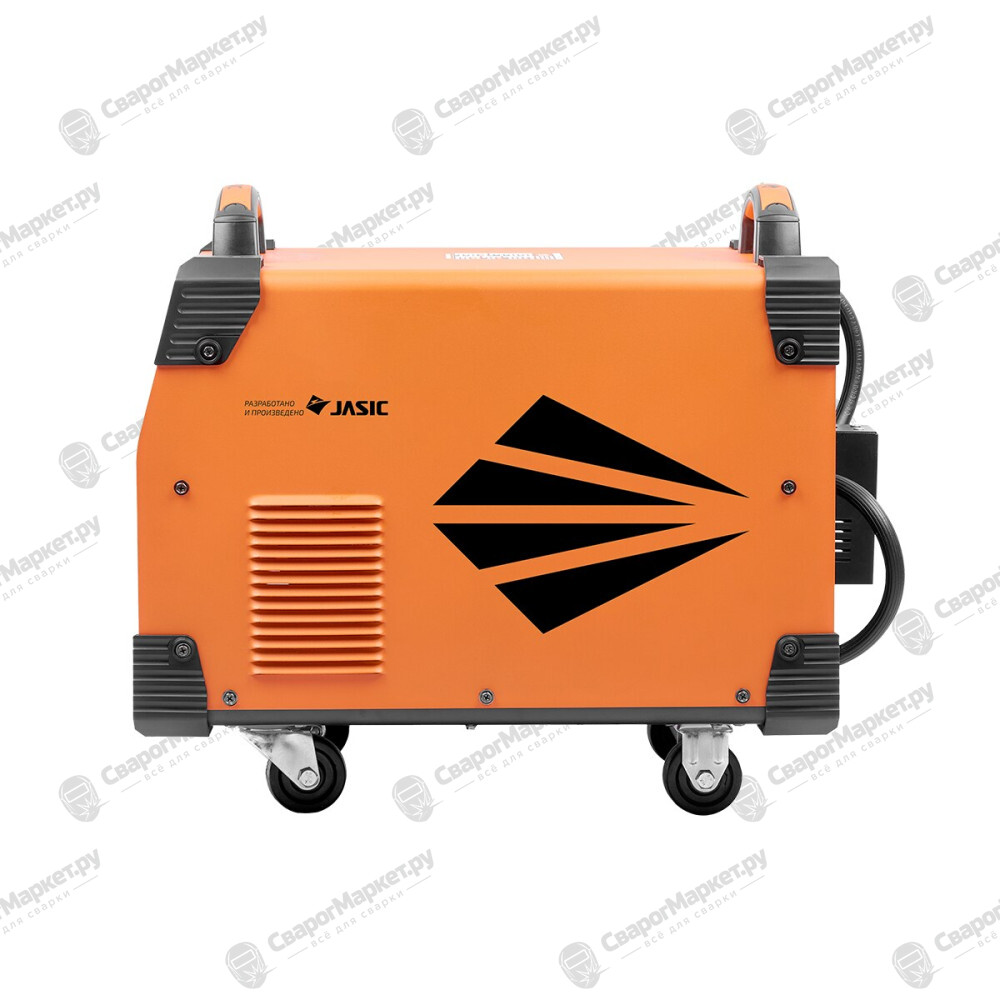

- Удобная и мобильная конструкция за счет ручек и поворотных колес
- Проверка давления газа
- Режимы 2Т/4Т, и Резка сетки
- Защита от перегрева, перегрузки и высокого напряжения сети
- Защита от отсутствия фазы сети
- Сброс к заводским настройкам
Высокая производительность:
- Благодаря номиналу тока 80 А REAL CUT 90 Air Plus может резать сталь до 30 мм. При толщинах до 15 мм аппарат может осуществлять резку непрерывно
- В зависимости от тока реза температура плазменной дуги аппарата от 16 000 до 45 000 °С
- За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.
Конструктивные особенности REAL CUT 90 Air Plus
- Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
- Управление осуществляется с помощью процессора, который оптимизирует алгоритм его работы. За счет этого улучшен процесс поджига, стабильность и плотность плазменной дуги
- Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод
- Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы

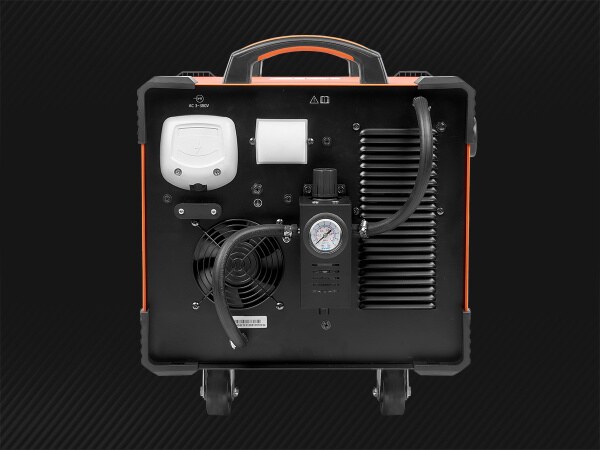

- Фильтр-регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки

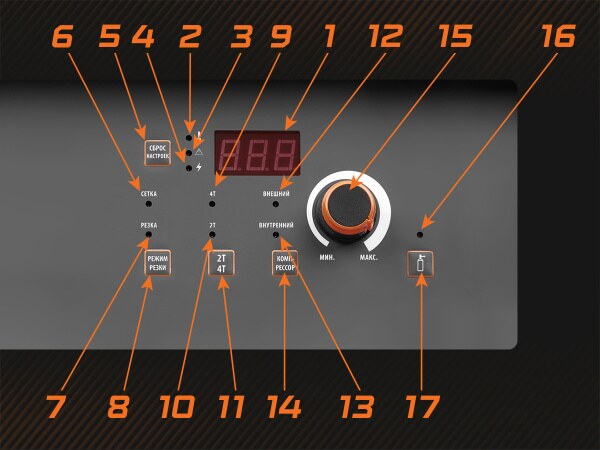

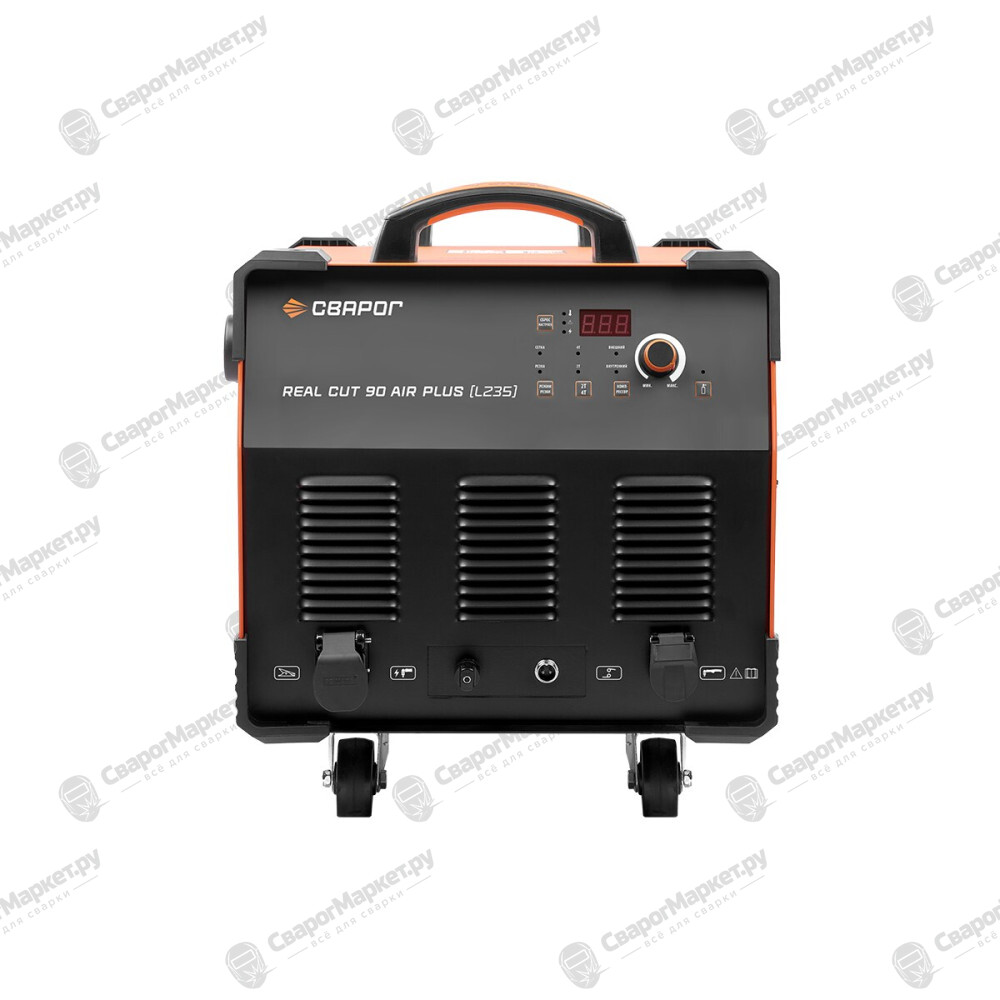

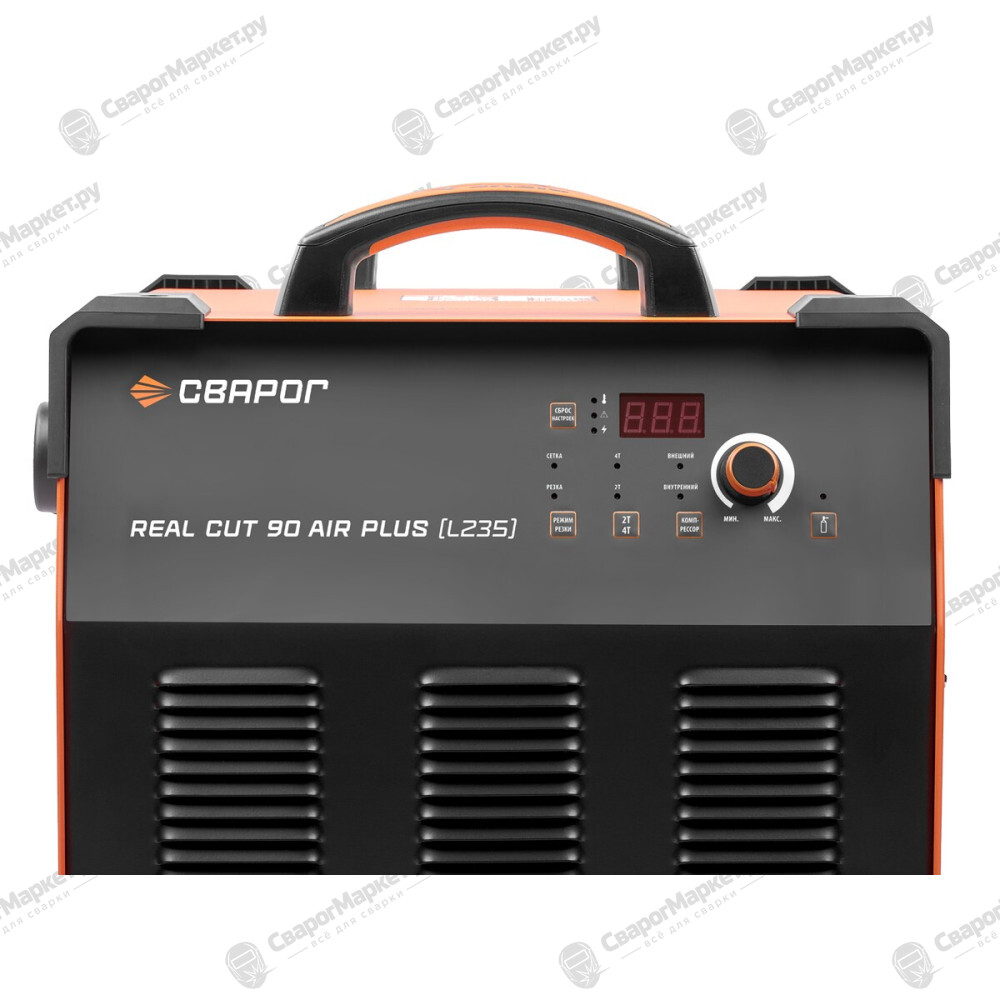

Аппарат REAL CUT 90 Air Plus имеет классическую систему управления:
- Индикатор тока реза.
- Индикатор перегрева загорается при превышении ПН аппарата
- В аппарате предусмотрен сигнальный индикатор: при нарушении работы аппарата на дисплее
загорается ошибка - Индикатор сети
- Кнопка сброса аппарата к заводским настройкам
- Индикатор режима «Сетка» загорается при переключении в режим
- Индикатор режима «Резка » загорается при переключении в режим
- Кнопка выборов режимов резки
- Кнопка переключения режима 2T/4T
- Индикатор режима работы 2T/4T
- Кнопка выбора режима работы плазмотрона
- Индикатор выбора внешнего компрессора информирует о необходимости подключать газовый рукав от отдельно стоящего компрессора к фильтру -регулятору
- Индикатор выбора внутреннего компрессора информирует о работе аппарата от внутреннего компрессора
- Кнопка выбора компрессора: главной особенностью REAL CUT 90 Air Plus является наличие встроенного компрессора и возможность работы с аппаратом от внешнего компрессора
- Регулятор тока реза позволяет выбирать ток реза в зависимости от толщины разрезаемого металла
- Индикатор продувки загорается при нажатии кнопки проверки газа
- Кнопка проверки газа для установки рабочего давления газа
REAL CUT 90 Air Plus имеет встроенный компрессор, а также возможность подключения внешнего компрессора

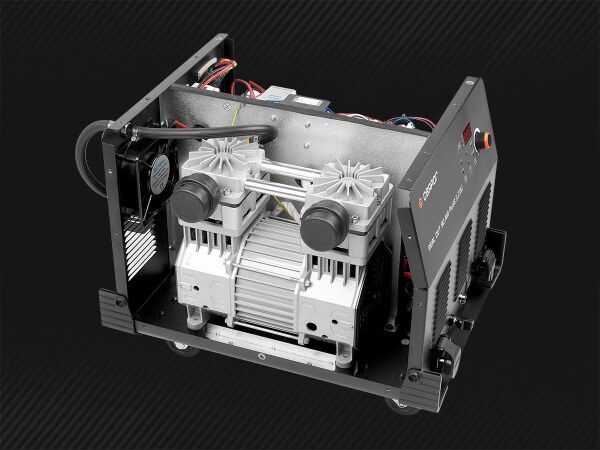

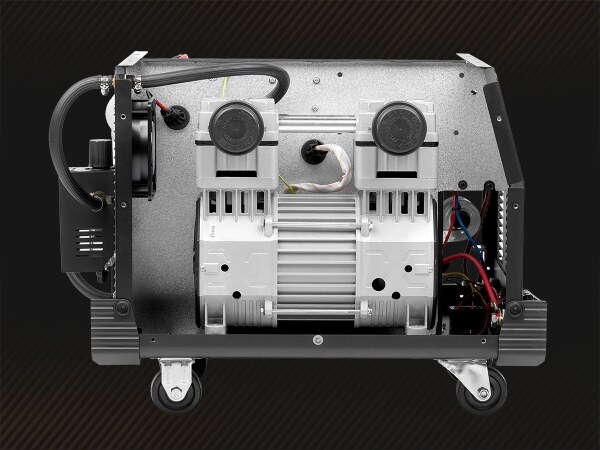

В REAL CUT 90 Air Plus установлен безмасляный двухпоршневой компрессор:
- Отсутствие масла упрощает обслуживание и снижает уровень затрат
- Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
- Отсутствие ресивера исключает образование конденсата, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
- Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
- Низкий уровень шума
Особенности компрессора
- Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр. Мощность мотора – 1680 Вт, вес – 17 кг, медная обмотка мотора привода, алюминиевый радиатор статора мотора, для лучшего отвода тепла
- Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
- Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
- Реле контроля фаз и защита компрессора от неправильного вращения мотора
Область применения:
- Производство металлоконструкций
- Строительно-монтажные работы
- Машиностроение и мостостроение
- Частные мастерские, кузнечное производство
- Автосервисы, тюнинговые ателье
| Режимы резки | |
| Режим резки CUT | Да |
| Режим резки сетки | Да |
| Технические характеристики | |
| Напряжение питающей сети, В | 380 |
| Рабочий диапазон сетевого напряжения, В | 320–430 |
| Частота питающей сети, Гц | 50 |
| Количество фаз | 3 фазы |
| Потребляемый ток, А | 23 |
| Потребляемая мощность, кВА | 15 |
| Ток реза, А | 20–80 |
| Ток реза при ПН, 100%, А | 50 |
| Рабочее напряжение, В | 88–112 |
| Максимальная толщина разрезаемого металла, мм | 30 |
| Способ возбуждения дуги CUT | Высокочастотный |
| Скорость подачи сжатого воздуха, л/мин | 250 |
| Номинальное давление компрессора, Мпа | внут.: 0.42; внеш.: 0.5 |
| ПН (40°C), % | 60 |
| Напряжение холостого хода, В | 300 |
| Режимы работы горелки | |
| Режим работы 2Т/4Т | Да |
| Базовые характеристики | |
| Коэффициент мощности | 0,7 |
| КПД, % | 85 |
| Класс изоляции | H |
| Температура эксплуатации, °C | 0 …+40 |
| Габаритные размеры, мм | 590×414×491 |
| Степень защиты | IP 23S |
| Вес, кг | 55 |
| Гарантия, лет | 5 |
| Дополнительные функции CUT | |
| Регулировка давления | Да |
| Проверка давления рабочей дуги | Да |
| Проверка давления дежурной дуги | Нет |
| Дежурная дуга плазмотрона | Да |
| Конструктивные решения | |
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT транзисторы |
| Тип управления | Аналоговое |
| Цифровая индикация параметров резки | Индикатор |
| Подключение ДУ | Нет |
| Подключение к станкам ЧПУ | Нет |
| Интеллектуальная система охлаждения аппарата | Да |
| Встроенный фильтр регулятор с манометром | Да |
| Встроенный компрессор | Да |
| Панельные соединения | |
| Разъем плазмотрона | 3/8 G |
| Разъем управления для ЧПУ | Нет |
| Разъем клеммы заземления | ОКС 35–50 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |

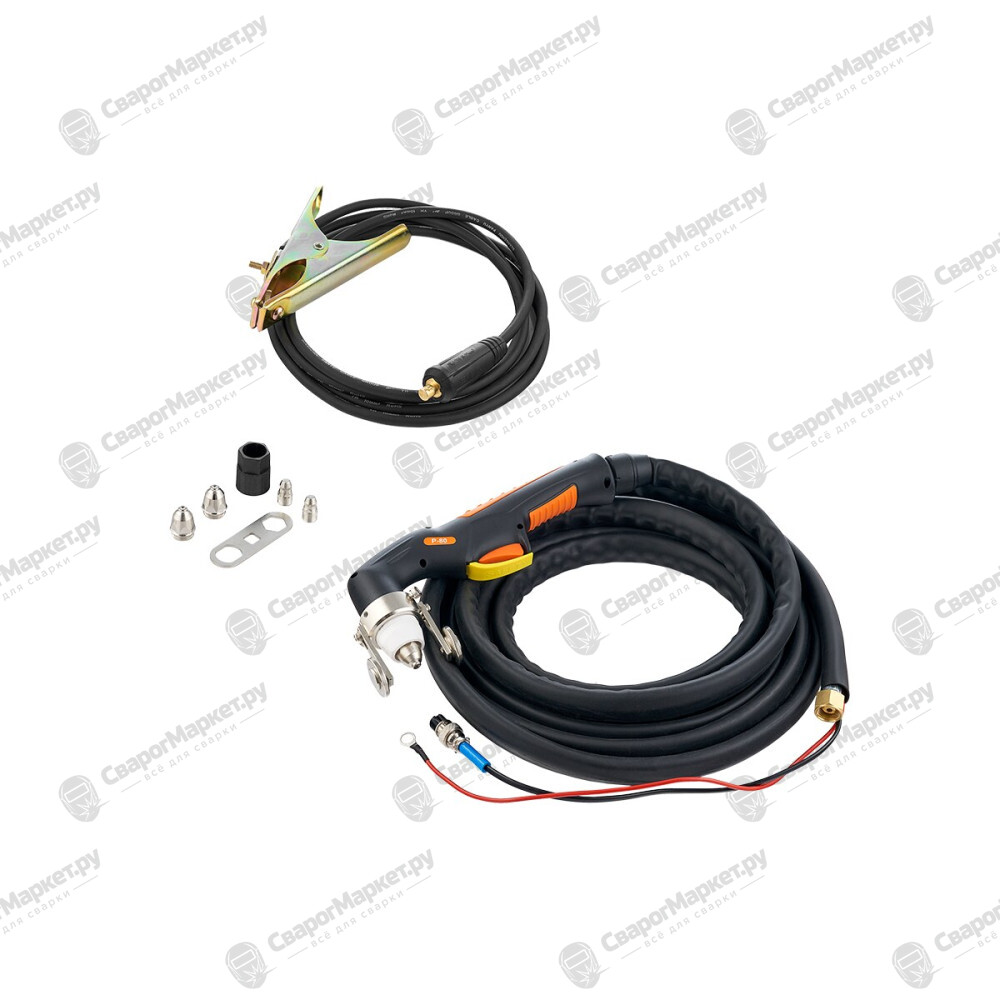

- Инверторный аппарат для воздушно–плазменной резки – 1 шт.
- Плазменный резак P80(3/8 G) в сборе, 5 м – 1 шт.
- Клемма заземления в сборе 300 А, 3 м – 1 шт.
- Комплект ЗИП – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Паспорт – 1 шт.
- Руководство по эксплуатации REAL CUT 90 AIR PLUS (L235) — РЭ к аппаратам (PDF, 4,3 МБ)
- Инструкция по переделке евроразъёма плазмотрона на 3/8 G — Подключение горелок к аппаратам (PDF, 243 КБ)
