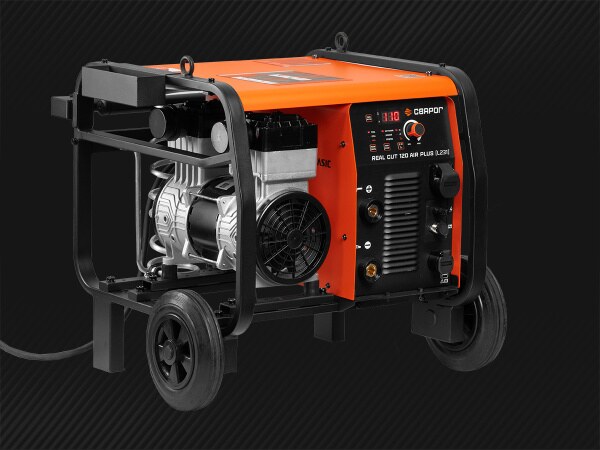

Аппарат плазменной резки Сварог REAL CUT 120 AIR PLUS (L231)

Производитель: Сварог
Артикул: 101273
Сварог
Артикул:
101273
213 880 ₽
В наличии
  • Екатеринбург: в наличии
  • Москва: есть, срок поставки 5 рабочих дней
  • Санкт-Петербург: есть, срок поставки 7 рабочих дней
  • Ростов-на-Дону: есть, срок поставки 10 рабочих дней

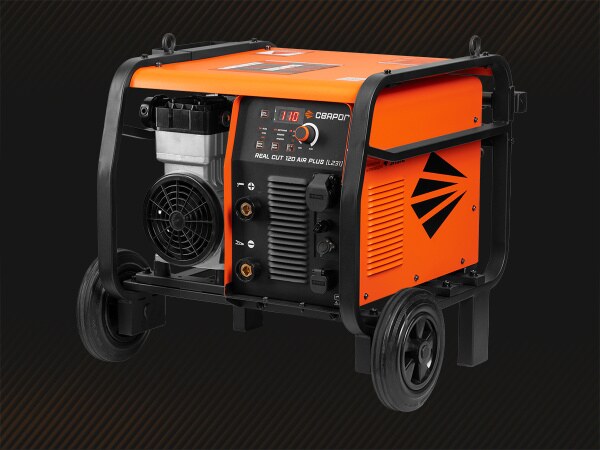

REAL CUT 120 AIR PLUS (L231)— профессиональный инверторный аппарат для воздушно–плазменной резки и раскроя любых токопроводящих металлов до 40 мм.

2 в 1: сварка и резка в одном аппарате

Отличительные особенности REAL CUT 120 AIR PLUS (L231)

  • Встроенный безмасляный двухпоршневой компрессор для эффективных работ по резке
  • Режим сварки ММА для работы с электродами до 6 мм
  • Повышенная прочность и проходимость инвертора для работы в производственных условиях
  • Возможность выбора компрессора внешнего или внутреннего
  • Уникальная конструкция аппарата
  • Воздушно-плазменная резка и ручная дуговая сварка MMA
  • Увеличенный срок эксплуатации плазмотрона благодаря встроенному спиральному охладителю воздуха
  • Рама оснащена складными ручками для удобной транспортировки аппарата, а благодаря колесам большого диаметра аппарат можно перемещать даже по пересеченной местности

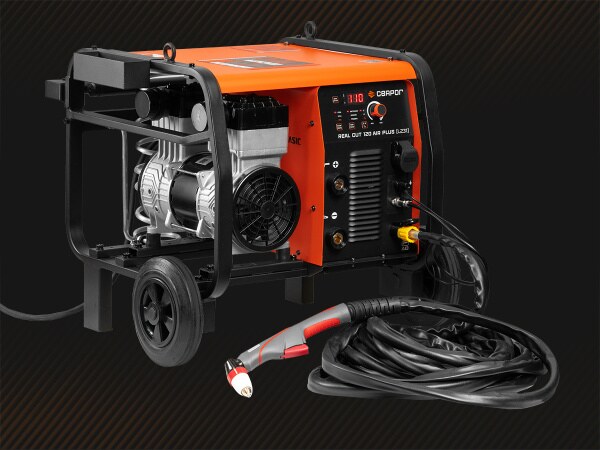

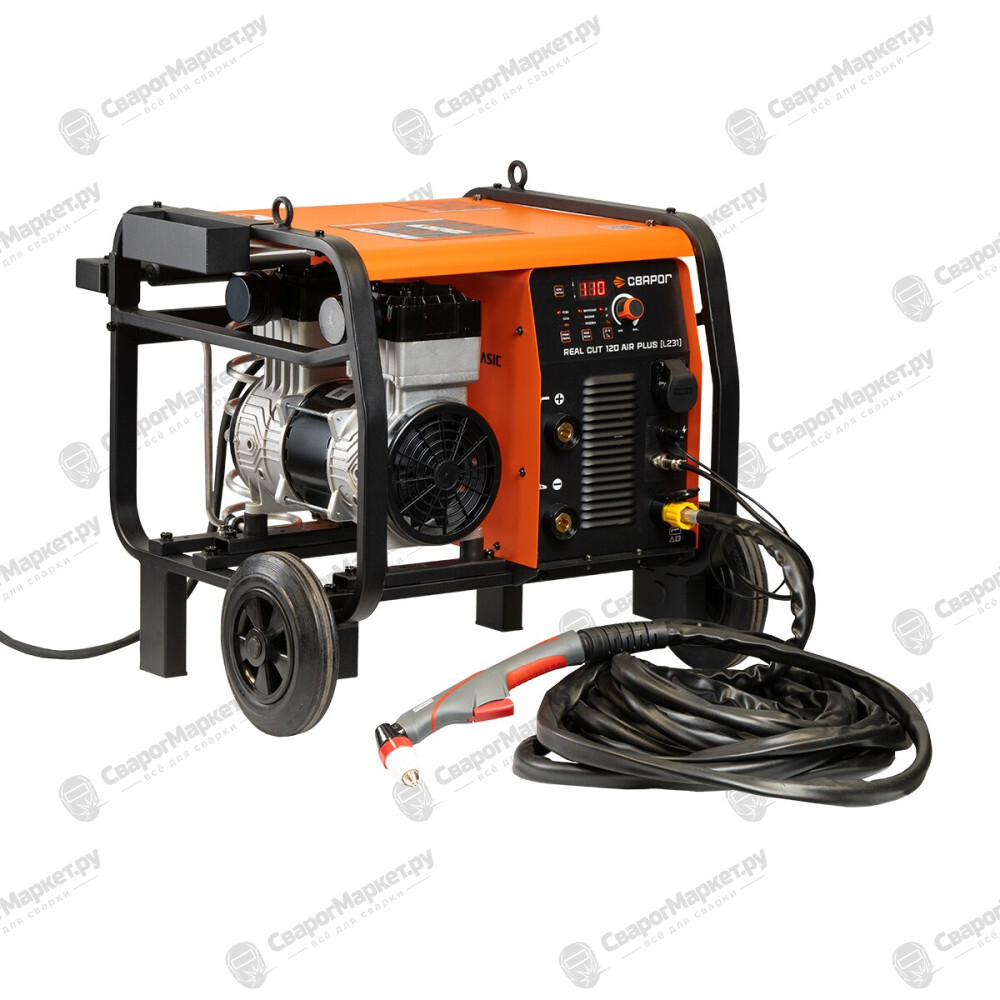

В комплекте поставки REAL CUT 120 AIR PLUS (L231) предусмотрен плазменный резак P80 на 10 метров

Функциональные особенности REAL CUT 120 AIR PLUS (L231)

  • Режим сварки ММА с регулируемыми Arc Force, HotStar и Antistick для ММА сварки
  • Режим работы плазмотрона 2т/4т
  • Возможность работы от внешнего компрессора
  • Режим резки сетки
  • Возможность включения встроенного компрессора для продувки либо подключения к пневмо -инструменту с производительностью до 150 л/мин.
  • Дежурная дуга плазмотрона
  • Сброс настроек к заводским параметрам

Высокая производительность:

  • Благодаря номиналу тока 110 А REAL CUT 120 AIR PLUS может резать сталь до 40 мм. При толщинах до 25 мм аппарат может осуществлять резку непрерывно
  • За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.

Конструктивные особенности REAL CUT 120 AIR PLUS (L231)

  • Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором, а также установке защитных резиновых кожухов на соединительных проводах.. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
  • Платы управления покрыты слоем защитного лака, продлевающим срок эксплуатации.
  • Раздельная компоновка плат позволяет легко обслуживать и производить диагностику оборудования.
  • Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Эта функция особенно востребована, когда работы производятся в небольших помещениях, или, если в местах проведения работ есть металлические стены.
  • Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума.
  • Фильтр—регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки
  • Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод

Для разъемов подключения плазменного резака предусмотрена защита от попадания в них пыли и влаги

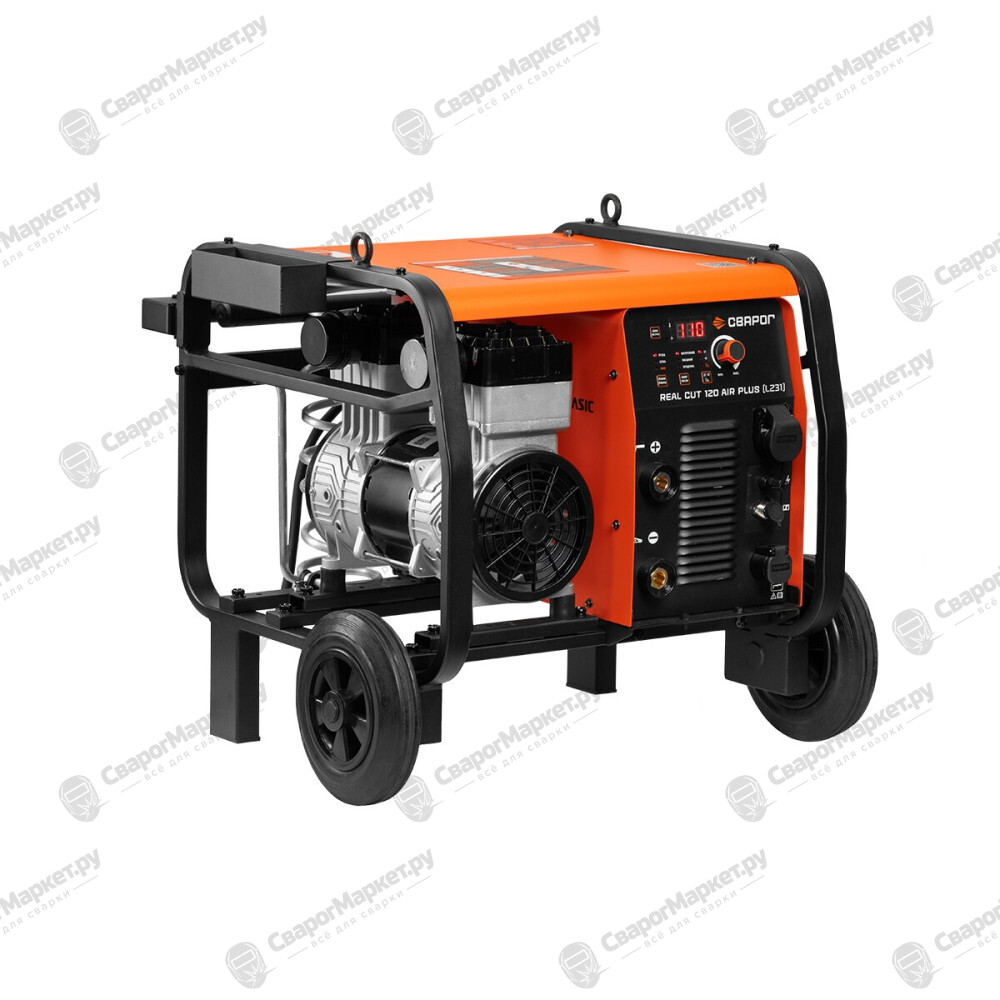

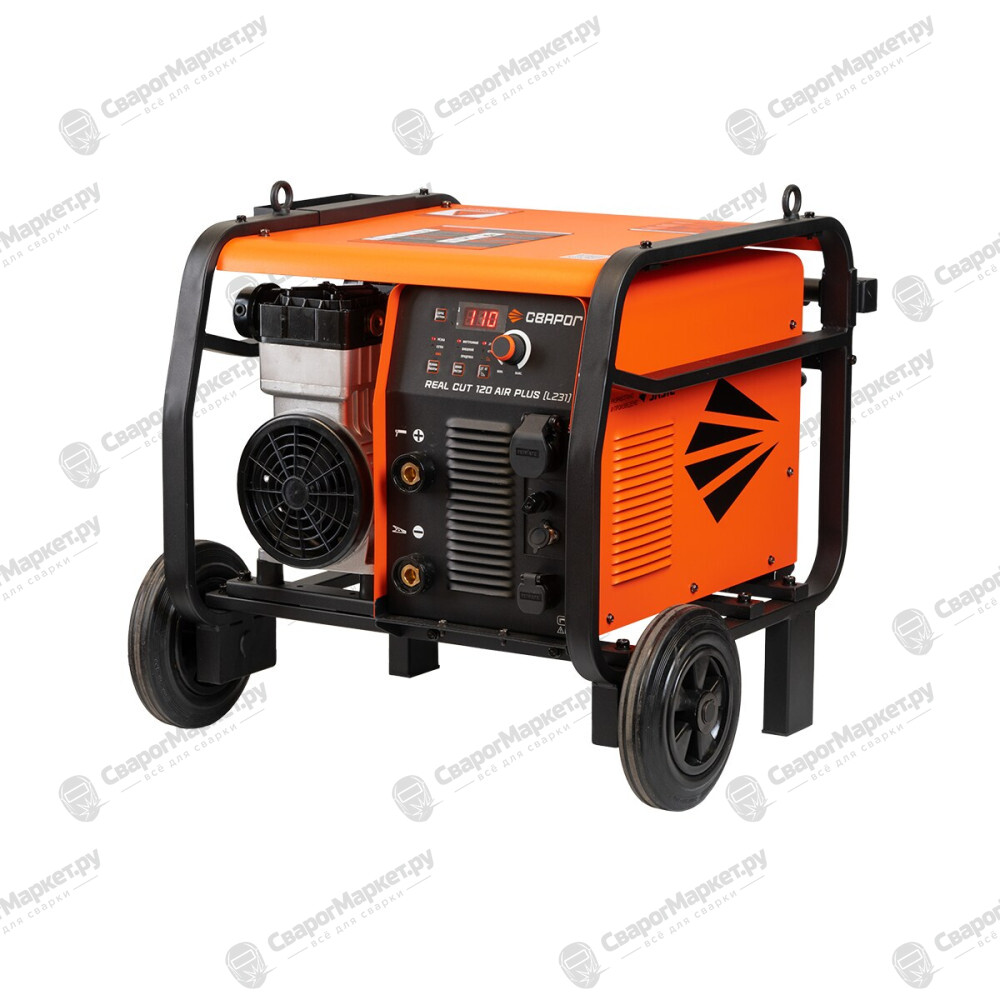

  • Аппарат и компрессор помещены в стальную раму, которая защищает от случайных боковых ударов
  • Стальной козырёк предотвращает возникновение случайных повреждений в результате падения строительного мусора

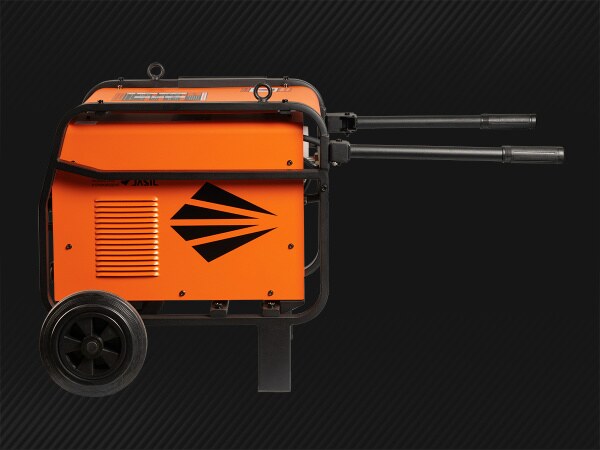

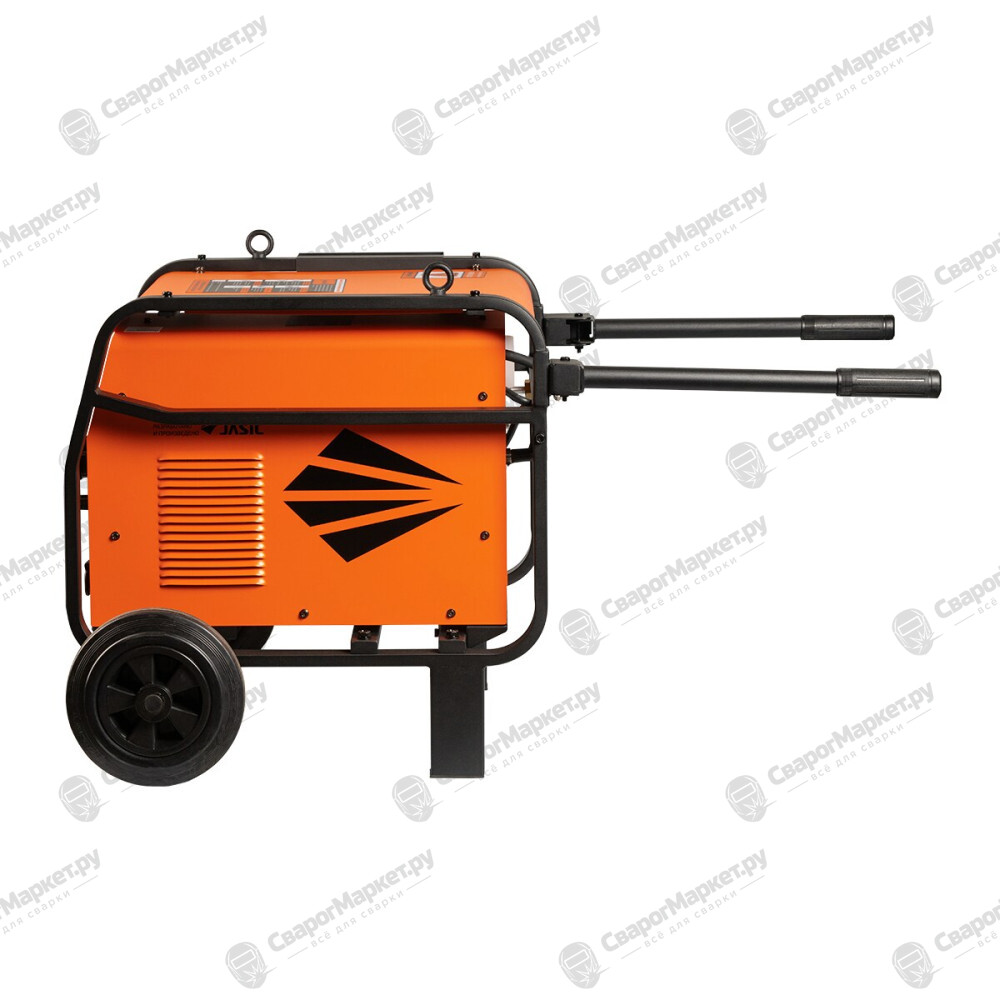

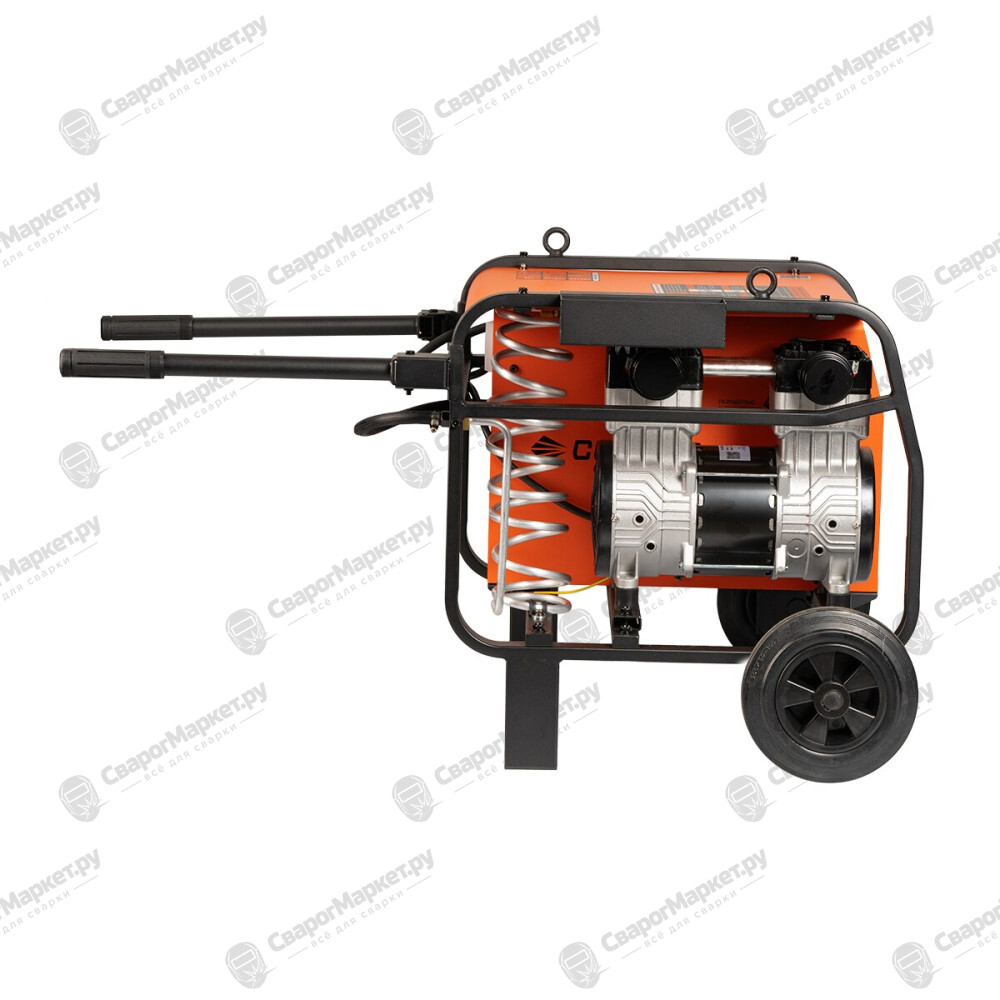

  • Рама оснащена складными ручками для удобной транспортировки аппарата
  • Колеса большого диаметра обеспечивают высокую манёвренность в производственных условиях

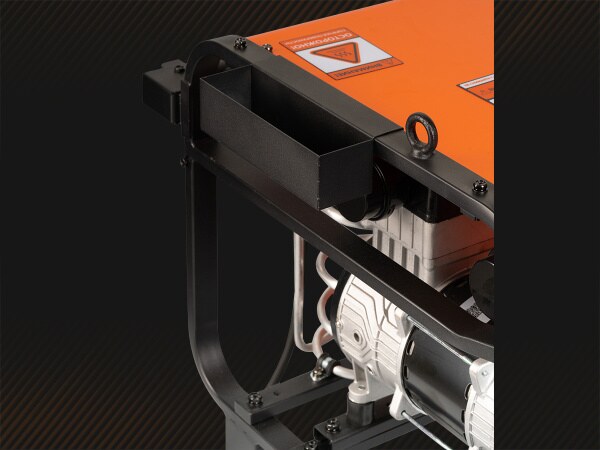

  • Предусмотрен отсек для хранения расходных материалов плазмотрона и других мелочей
  • Рым-болты для транспортировки

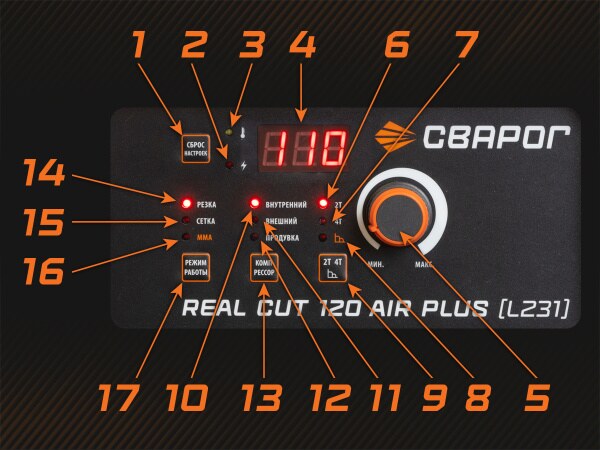

Управление осуществляется с помощью процессора, который оптимизирует алгоритм его работы. За счет этого улучшен процесс поджига, стабильность и плотность плазменной дуги

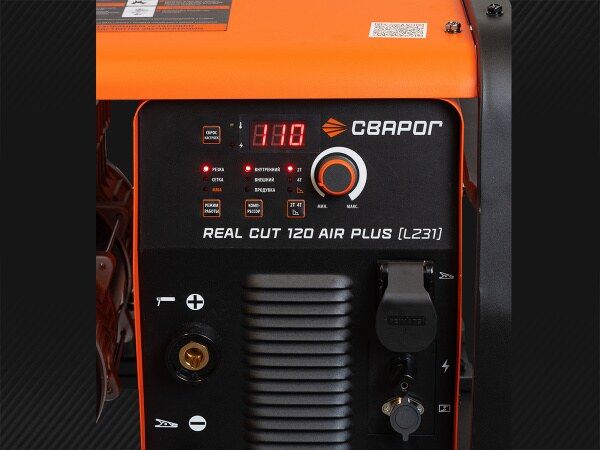

1. Сброс к заводским настройкам.

2. 3.4. — Индикаторы сети, перегрева, силы тока

5. Настройки параметров осуществляются бесступенчато с помощью удобного прорезиненного регулятора

6. / 7. / 8. Индикаторы режимов плазматрона 2Т/4Т , Arc Force в режиме ММА , загорается при переключении в режим

9 Кнопка выбора режимов

10./ 11. Индикатор выбора внутреннего/внешнего компрессора

12. Индикатор работы компрессора

13. Кнопка выбора режима компрессора: главной особенностью REAL CUT 90 Air Plus является наличие встроенного компрессора и возможность работы с аппаратом от внешнего компрессора

14. / 15. / 16 Индикатор режима «Резка» /«Сетка» /Индикатор режима ММА

17. Кнопка выборов режимов резки

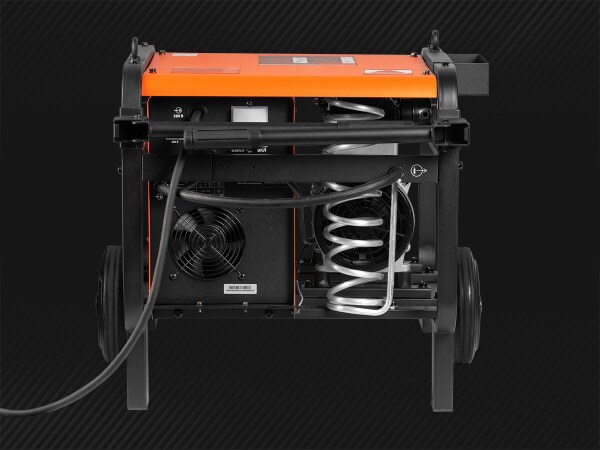

REAL CUT 120 AIR PLUS (L231) имеет встроенный компрессор, а также возможность подключения внешнего компрессора

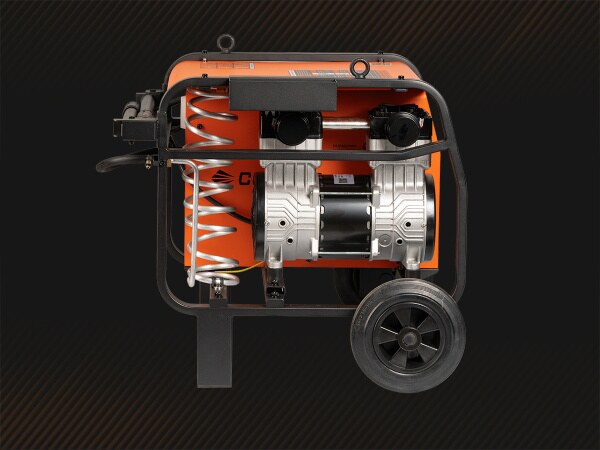

В REAL CUT 120 AIR PLUS (L231) установлен безмасляный двухпоршневой компрессор:

  • Отсутствие масла упрощает обслуживание и снижает уровень затрат
  • Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
  • Отсутствие ресивера исключает образование конденсата, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
  • Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
  • Низкий уровень шума
  • Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр.
  • Мотор компрессора - 380 В 1,5 кВт с медными обмотками мотора привода.
  • Алюминиевый радиатор статора мотора, для лучшего отвода тепла
  • Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
  • Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
  • Реле контроля фаз и защита компрессора от неправильного вращения мотора

Область применения:

  • Производство металлоконструкций
  • Строительно-монтажные работы
  • Машиностроение и мостостроение
  • Частные мастерские, кузнечное производство
  • Автосервисы, тюнинговые атель
Режимы резки
Режим резки CUT Да
Режим резки сетки Да
Режим сварки ММА Да
Технические характеристики
Напряжение питающей сети, В 380
Рабочий диапазон сетевого напряжения, В 320–430
Частота питающей сети, Гц 50
Количество фаз 3 фазы
Потребляемый ток, А 30,6
Потребляемый ток ММА, А 19,2
Потребляемая мощность ММА, кВА 12,6
Потребляемая мощность, кВА 20,1
Ток реза, А 20–110
Ток реза при ПН, 100%, А 78
Рабочее напряжение, В 88–124
Максимальная толщина разрезаемого металла, мм 40
Сварочный ток ММА, А 50–250
Способ возбуждения дуги CUT Высокочастотный
Сварочный ток ММА при ПН 100%, А 190
Скорость подачи сжатого воздуха, л/мин 250
Номинальное давление компрессора, Мпа 0.5 (внут.)/ 0.5 (внеш.)
ПН (40°C), % 60
Напряжение холостого хода, В 300
Напряжение холостого хода ММА, В 81
Режимы работы горелки
Режим работы 2Т/4Т Да
Базовые характеристики
Коэффициент мощности 0,7
КПД, % 85
Класс изоляции H
Температура эксплуатации, °C 0 …+40
Габаритные размеры, мм 690×690×650
Степень защиты IP 21S
Вес, кг 61
Гарантия, лет 5
Дополнительные функции CUT
Регулировка давления Да
Проверка давления рабочей дуги Да
Проверка давления дежурной дуги Нет
Дежурная дуга плазмотрона Да
Дополнительные функции MMA
Antistick Да
Конструктивные решения
Тип изготовления Комбинированный
Тип транзисторов IGBT транзисторы
Тип управления Аналоговое
Цифровая индикация параметров резки Индикатор
Подключение ДУ Нет
Подключение к станкам ЧПУ Нет
Интеллектуальная система охлаждения аппарата Да
Встроенный фильтр регулятор с манометром Нет
Встроенный компрессор Да
Панельные соединения
Разъем плазмотрона 3/8 G
Разъем управления для ЧПУ Нет
Разъем клеммы заземления ОКС 35–50
Подключение сжатого воздуха Штуцер ⌀9 мм
  1. Инверторный аппарат для воздушно–плазменной резки – 1 шт.
  2. Плазменный резак P80 в сборе, 10 м – 1 шт.
  3. Клемма заземления в сборе 200 А, 3 м – 1 шт.
  4. Комплект ЗИП – 1 шт.
  5. Руководство по эксплуатации – 1 шт.
  6. Паспорт – 1 шт.
Новинка Сварог: аппарат плазменной резки REAL CUT 120 AIR PLUS (L231)

Запасные части для этой модели:

ФотоНазваниеАртикулНаличиеЦена
Вентилятор DC 24В 120х120х38 0.90A (500 мм) Вентилятор DC 24В 120х120х38 0.90A (500 мм) 10096033 Под заказ 3 390 ₽
Колесо заднее (N258) Колесо заднее (N258) 10016535 Под заказ 1 702 ₽
Компрессор для CUT120 (L231) Компрессор для CUT120 (L231) 10095680 Под заказ 20 764 ₽
Накладка на лицевую панель REAL CUT120 AIR PLUS (L231) Накладка на лицевую панель REAL CUT120 AIR PLUS (L231) 51005418 Под заказ 1 666 ₽
Трансформатор L231-32/A0 Трансформатор L231-32/A0 10096466 Под заказ 8 839 ₽
Трансформатор L231-33/A0 Трансформатор L231-33/A0 10095673 Под заказ 4 196 ₽
Трансформатор L231-34/A1 Трансформатор L231-34/A1 10096362 Под заказ 1 633 ₽
