Аппарат аргонодуговой сварки Сварог REAL TIG 500 P AC/DC (E312)
Производитель:
Сварог
Артикул:
100605
- Артикул:
- 100605
464 840 ₽
В наличии
- Екатеринбург: в наличии, мало
- Москва: есть, срок поставки 5 рабочих дней
- Санкт-Петербург: есть, срок поставки 7 рабочих дней
- Ростов-на-Дону: есть, срок поставки 10 рабочих дней

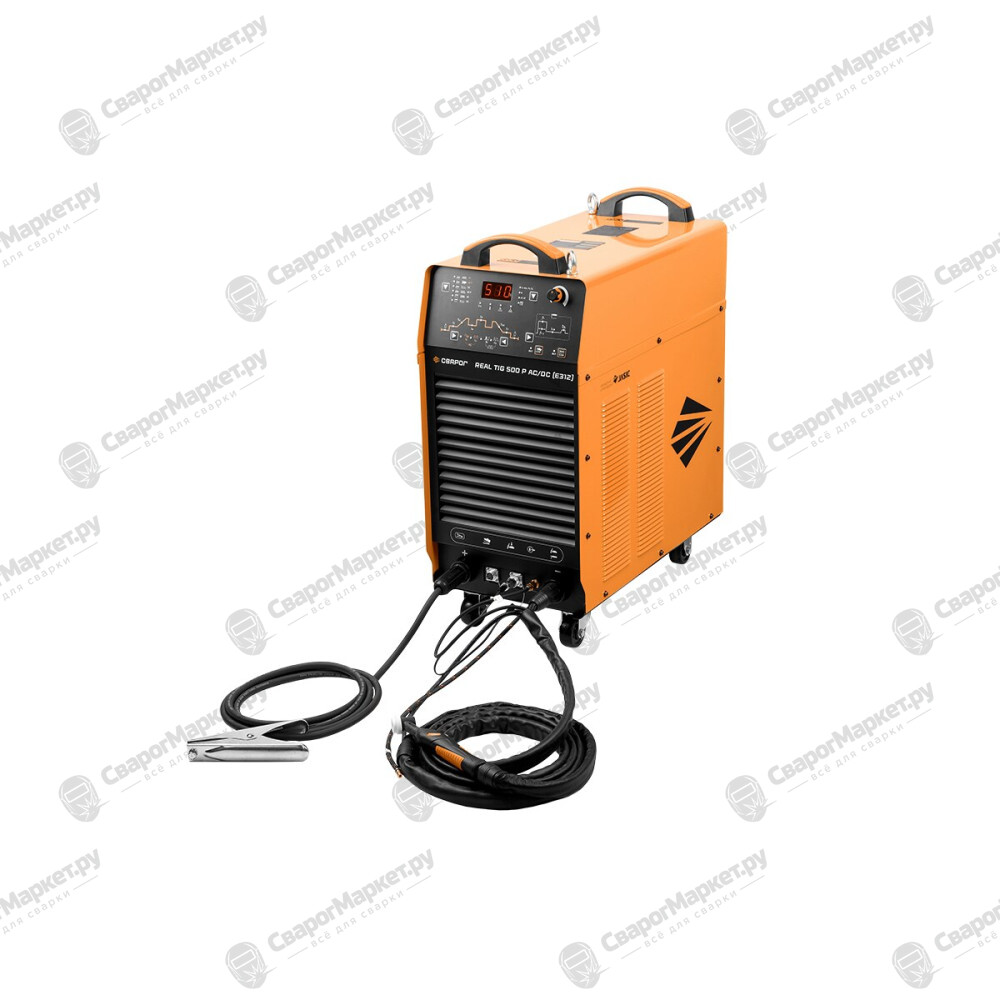

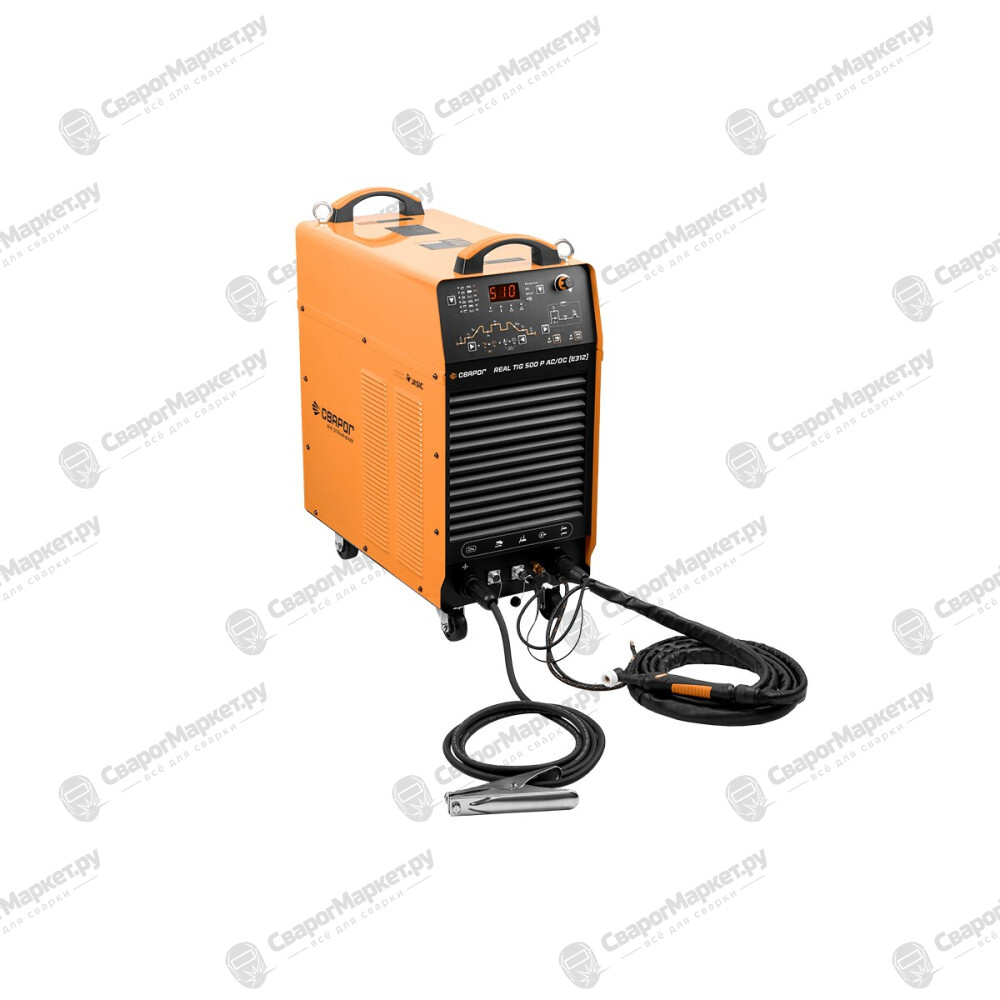

REAL TIG 500 P AC/DC (Е312) — это промышленный многофункциональный сварочный аппарат для аргонодуговой сварки (TIG DC, TIG AC, TIG AC/DC PULSE) и ручной дуговой сварки покрытым электродом (ММА DC, ММА AC)
Аппарат удобен в применении и надежн в процессе эксплуатации
Аппарат сваривает низкоуглеродистые, легированные, нержавеющие, медные, латунные, разнородные стали и сплавы, а также титан, алюминий и его сплавы. Применение импульсных режимов для TIG сварки делает сварочный процесс более контролируемым и, как следствие, упрощает процесс сварки.
Параметры для TIG сварки:
- Высокочастотный поджиг дуги TIG DC и TIG DC импульсный режим
- TIG AC и TIG AC импульсный режим
- Полная циклограмма сварки
- Регулируемая частота переменного тока
- Сила сварочного тока от 10 А
- Индикация и предустановка параметров сварки
- Память программ сварки: по 5 ячеек на каждый режим сварки
Параметры для MMA сварки:
- MMA DC и АC
- Регулируемые время и ток Hot Start
- Регулируемый ARC Force
- Воздушно–дуговая строжка

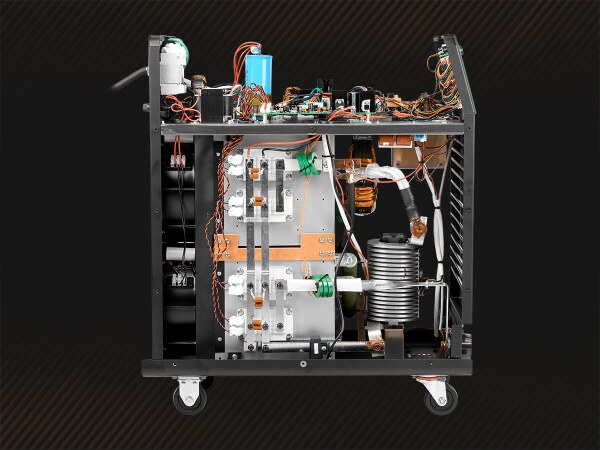

Конструктивные особенности REAL TIG 500 P AC/DC :
- Повышенная пылезащищенность благодаря раздельному исполнению силовой части и плат управления позволяет работать в сильно запыленных или тяжелых промышленных условиях
- Силовая часть построена на IGBT модулях, такое решение применяется для техники работающей при больших и длительных нагрузках
- Дроссель увеличенных размеров улучшает сварочные параметры, стабильность горения и мягкость дуги на переменном и постоянном токе для TIG и MMA сварки.

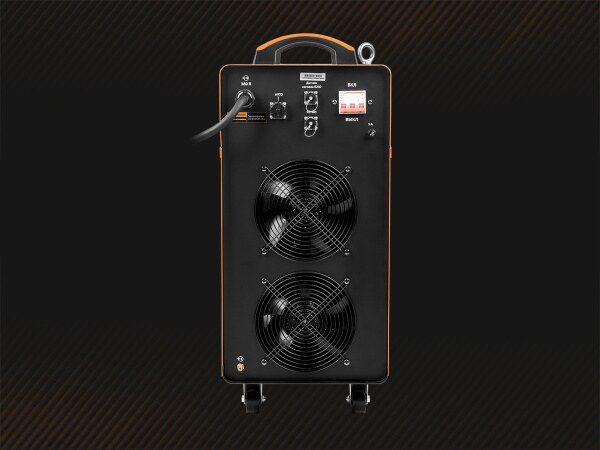

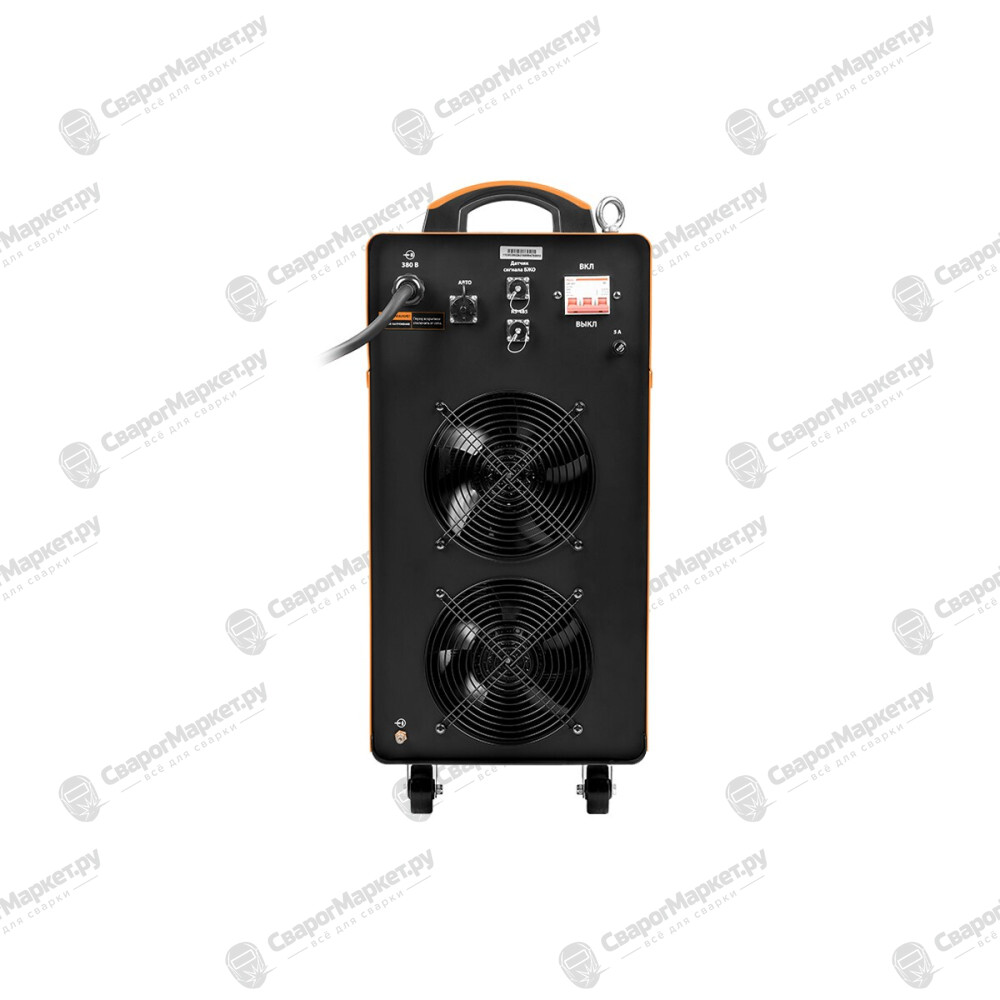

- Производительная система охлаждения обеспечивает бесперебойную работу на токах 390 А.
- Применение классической системы крепления проводников к силовой части облегчает обслуживание узлов аппарата
- Наличие транспортных колес и рым-болтов для такелажных работ делают оборудование мобильным

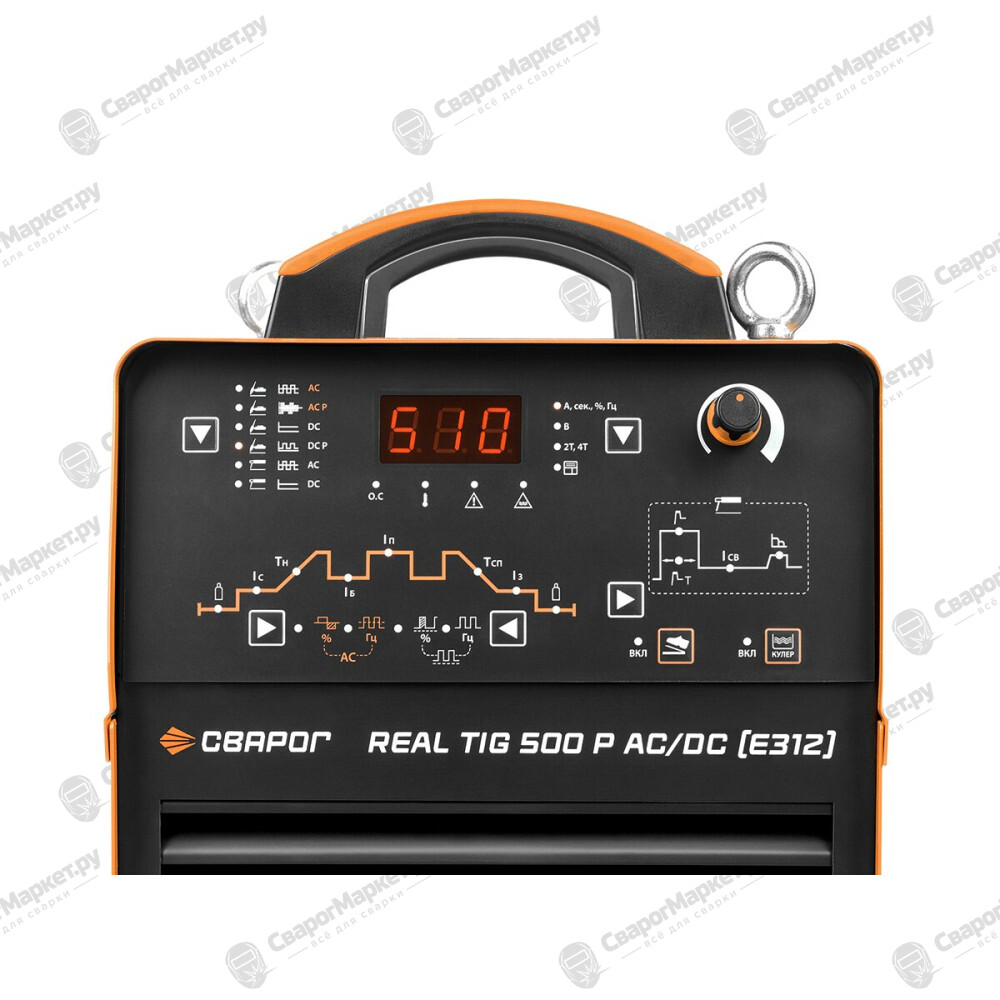

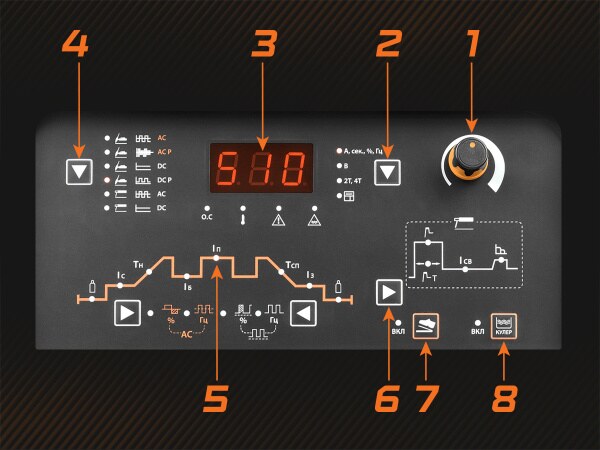

Аппарат REAL TIG 500 P AC/DC имеет удобную систему управления:
- Регулятор параметров TIG и MMA
- Выбор параметров сварки: ток, баланс полярности, 2Т и 4Т режимы сварки, режимы сварочной горелки, память программ сварки
- Индикатор параметров сварки и ошибок в работе аппарата
- Выбор режима сварки
- Циклограмма параметров сваркиTIG
- Циклограмма параметров сварки MMA
- Кнопка выключения педали с индикатором
- Кнопка выключения блока жидкостного охлаждения

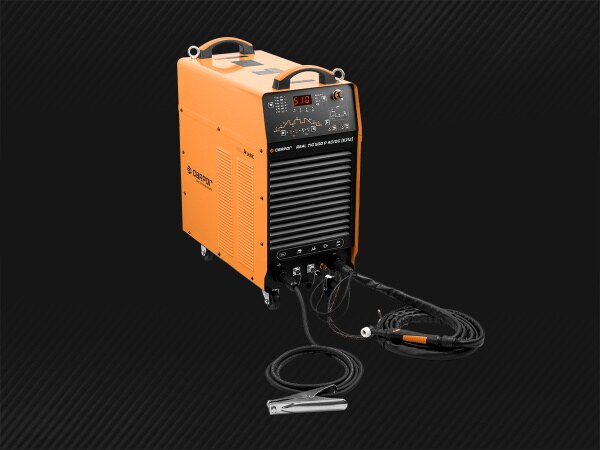

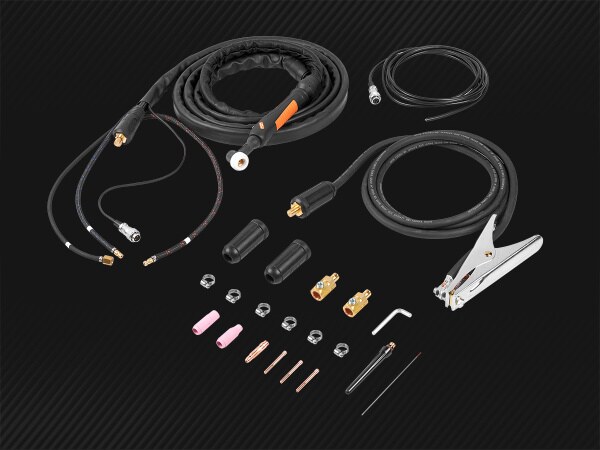

Сварочная горелка TECH TS 18 в сборе (4 м) —1 шт.
Клемма заземления 500 А в сборе с кабелем (3 м) — 1 шт.
Комплект ЗИП — 1 шт.
Паспорт и Руководство по эксплуатации — 1 шт
Области применения: тяжелое станко- и машиностроение, авиа- и ракетостроение, судостроение, атомная промышленность, а также металлургическая, нефтедобывающая и химическая промышленность, ремонт и техническое обслуживание узлов и агрегатов. Подойдет для работ, где есть требования аттестации по системе НАКС.
| Режимы сварки | |
| Режим сварки TIG AC/DC | Да |
| Режим сварки TIG DC | Да |
| Режим сварки MMA DC | Да |
| Режим сварки TIG DC Pulse | Да |
| Режим сварки TIG AC/DC Pulse | Да |
| Режим сварки TIG COLD DC | Нет |
| Режим сварки TIG MIX | Нет |
| Режим сварки TIG MIX со сменой формы волны | Нет |
| Режим сварки TIG АС со сменой формы волны | Нет |
| Режим сварки MMA AC | Да |
| Технические характеристики | |
| Напряжение питающей сети, В | 380 |
| Рабочий диапазон сетевого напряжения, В | 320–430 |
| Частота питающей сети, Гц | 50 |
| Количество фаз | 3 фазы |
| Потребляемый ток, А | 31,6 |
| Потребляемая мощность MMA, кВА | 19,9 |
| Потребляемая мощность TIG, кВА | 20,7 |
| Сварочный ток MMA, А | 10–400 |
| Сварочный ток TIG, А | 10–500 |
| Способ возбуждения дуги | Высокочастотный |
| Рабочее напряжение MMA, В | 20,4–36 |
| Рабочее напряжение TIG, В | 10,2–30 |
| ПН (40°C), % | 60 |
| Напряжение холостого хода MMA/ VRD, В | 68 |
| Напряжение холостого хода TIG, В | 68 |
| Сварочный ток при ПН, 100%, MMA, А | 310 |
| Сварочный ток при ПН, 100%, TIG, А | 390 |
| Диаметр электрода MMA, мм | 1,5–6,0 |
| Диаметр электрода TIG, мм | 1,0–4,0 |
| Память программ сварки | Да |
| Режимы работы горелки | |
| Режим работы 2T/4T | Да |
| Режим сварки SPOT | Да |
| Режим повтора | Да |
| Базовые характеристики | |
| Коэффициент мощности | 0,85 |
| КПД, % | 85 |
| Класс изоляции | F |
| Температура эксплуатации, °C | —10…+40 |
| Габаритные размеры, мм | 650×340×783 |
| Степень защиты | IP 21S |
| Вес, кг | 65 |
| Гарантия, лет | 5 |
| Дополнительные функции MMA | |
| Antistick | Нет |
| Hot Start | Да |
| Регулируемый Hot Start | Да |
| VRD | Нет |
| Регулируемый ARC Force | Да |
| Отключаемый VRD | Нет |
| Количество ячеек памяти MMA сварки, шт | 10 |
| Память программ MMA сварки | Да |
| Воздушно–дуговая строжка | Да |
| Дополнительные функции TIG | |
| Тестовая продувка газом до сварки | Нет |
| Регулируемое время продувки газом до сварки, сек | 0–15 |
| Регулируемое время продувки газом после сварки, сек | 2–20 |
| Тестовая продувка газом после сварки | Нет |
| Электрохимическая пассивация | Нет |
| Регулировка времени нарастания тока | Да |
| Регулировка времени спада тока | Да |
| Регулировка баланса полярности AC | Да |
| Регулируемая частота AC, Гц | 5–70 |
| Полная циклограмма TIG сварки | Да |
| Память программ TIG сварки | Да |
| Регулируемая частота импульсов, Гц | 0,5–200 |
| Количество ячеек памяти TIG, шт | 20 |
| Программы Tig сварки | Нет |
| Конструктивные решения | |
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT модули |
| Тип управления | Процессорное цифровое |
| Цифровая индикация параметров сварки | Индикатор |
| Подключение ДУ | Пульт; Педаль |
| Интеллектуальная система охлаждения аппарата | Нет |
| Интеллектуальная система охлаждения горелки | Нет |
| Меню пользователя | Нет |
| Память последнего режима сварки | Да |
| Подключение блока охлаждения | Да |
| Подключение горелки с управлением | Нет/ |
| Установка тележки | Нет |
| Сброс к заводским настройкам | Нет |
| Панельные соединения | |
| Силовой разъём горелки | ОКС 35–50 |
| Силовые панельные соединения | ОКС 35–50 |
| Разъем управления горелки | 2 Pin |
| Подключение газа к горелке | Гайка М10 |
| Подключение газа, вход | Штуцер ⌀9 мм |
| Характеристики | |
| Подключение беспроводных устройств | Нет |
- Сварочная горелка TECH SUPER TS 18 в сборе (4 м) – 1 шт.
- Клемма заземления 500 А в сборе с кабелем (3 м) – 1 шт.
- Комплект ЗИП – 1 шт. Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Руководство по эксплуатации к REAL TIG 500 P ACDC (Е312) — РЭ к аппаратам (PDF, 5,9 МБ)
